光束发散角与束腰换算器
高斯光束束腰直径与远场发散角双向换算，计算任意位置的光斑大小，快速了解激光光束传播特性
📐 光束发散角与束腰换算器
输入已知参数，自动换算所有高斯光束参数，并可计算指定距离处的光斑大小
M²
📍 额外：计算指定距离处的光斑直径
💡 提示：θ = λM²/(πw₀)，束腰越小发散角越大，两者成反比

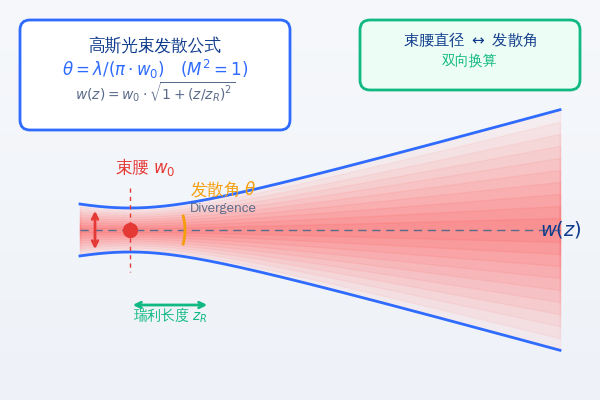

高斯光束核心公式
掌握束腰与发散角的换算关系
光束传播的三个区域
不同传播区域的光束特性截然不同
近场区 (z < 0.5 z_R)
Near Field
光束近似准直
在瑞利长度的一半范围内，光束半径增大不超过15%，可近似认为光束是准直的。此区域内波前接近平面。
过渡区 (0.5z_R ~ 2z_R)
Transition Region
光束开始发散
从准直到发散的过渡区域。在z = z_R处，光束半径增大为束腰的√2倍（约41%），这是瑞利长度的定义。
远场区 (z >> z_R)
Far Field
光束线性发散
光束半径与传播距离成正比，w(z) ≈ θ·z。此区域内光束呈锥形扩散，发散角完全决定光斑大小。
常见误区
避开这些光束发散角的理解误区
“发散角越小的激光越好”
不一定。发散角小意味着束腰大，聚焦光斑就大——这是测不准关系决定的。如果您需要小光斑加工（如精密打标），聚焦后的小光斑必然有较大发散角（短焦深）。准直和聚焦是一对矛盾，按需选择即可。
“全角”和”半角”搞混
公式 θ = λM²/(πw₀) 中的θ是半角（光轴到光束边缘的角度）。但很多激光器规格书中标注的发散角是”全角”（2θ）。差一倍！使用前务必确认定义。典型光纤激光全角发散角约6-7mrad，对应半角3-3.5mrad。
用”准直”描述零发散
不存在零发散的光束！即使是完美的平行光，经过衍射也会发散。”准直”只是发散角很小的近似说法。一个2mm直径的1064nm光束，发散角约0.34mrad，传播100米后光斑扩大到约34mm——这已经是”很准直”的光束了。
“光束直径”定义混乱
光束直径有多种定义：1/e²、FWHM、D4σ、90%能量包含等。最常用的是1/e²直径（强度降到最大值1/e²处的宽度）。FWHM直径 = 0.5887 × 1/e²直径。不同定义下同一光束的”直径”可能差近一倍！
计算示例
通过实际案例学习发散角与束腰换算
激光笔能照多远？
出光孔径 Ø = 1 mm
M² ≈ 1.1
- 束腰半径：w₀ = 0.5 mm = 500 μm
- 远场发散角（半角）：θ = 532×10⁻⁹ × 1.1 / (π × 500×10⁻⁶) = 0.372 mrad
- 全角发散：2θ = 0.744 mrad
- 瑞利长度：z_R = π × (500×10⁻⁶)² / (532×10⁻⁹/1.1) = 1.62 m
- 100米处光斑直径：w(100m) ≈ 2θ·z = 0.744×10⁻³ × 100 = 74.4 mm
从发散角反推光纤激光束腰
全角发散角 2θ = 6 mrad
M² = 1.2
- 半角发散：θ = 6/2 = 3 mrad = 0.003 rad
- 束腰半径：w₀ = λM²/(πθ) = 1064×10⁻⁹ × 1.2 / (π × 0.003) = 135 μm
- 束腰直径：2w₀ = 270 μm = 0.27 mm
- 瑞利长度：z_R = π × (135×10⁻⁶)² × 1.2 / 1064×10⁻⁹ = 64.6 mm
