🔗 光纤耦合效率计算器

输入光束参数和光纤参数，计算理论耦合效率、耦合损耗及对准偏差的影响

波长 λ

光束束腰直径 2w₀

M² 光束质量

M²

光纤模场直径 MFD

光纤数值孔径 NA

NA

横向偏移 Δx

角度偏差 Δθ

轴向错位 Δz

💡 提示：最大耦合效率发生在光束束腰直径等于光纤模场直径，且严格对准的情况下

计算结果

FIBER REFERENCE

常见单模光纤参数

标准单模光纤的模场直径和数值孔径参考值

光纤类型	适用波长	模场直径 (MFD)	数值孔径 (NA)	典型应用
SM SMF-28	1310/1550 nm	9.2 μm @1310nm 10.4 μm @1550nm	0.14	光纤通信、光纤激光器
HI HI1060	980/1064 nm	6.2 μm @980nm 6.6 μm @1064nm	0.14	光纤激光器、放大器
PM 保偏光纤 (PM)	780/1064/1550 nm	5.2~10.5 μm （视型号而定）	0.11~0.14	干涉测量、光纤传感
MM 多模光纤	可见光~红外	50/62.5/105 μm （纤芯直径）	0.22	高功率传输、照明
LMA LMA大模场光纤	1064 nm	20~30 μm （模场直径）	0.06~0.08	高功率光纤激光器

CORE FORMULAS

耦合效率核心公式

高斯光束与单模光纤耦合的理论基础

1

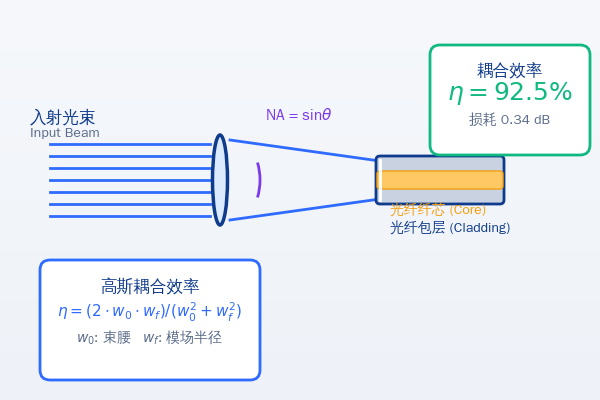

最佳匹配耦合效率

η = (4w₀·w_f) / (w₀² + w_f²)

条件：同轴对准、等相位（束腰在端面）。w₀是光束束腰半径，w_f是光纤模场半径。当w₀=w_f时，η=100%（理想情况）。

2

横向偏移损耗

η(Δx) = η₀ · exp(-2Δx²/w_eff²)

定义：横向偏移Δx导致的耦合效率下降。w_eff = √(w₀² + w_f²)。偏移量越接近有效模场半径，损耗越大。

3

角度偏差损耗

η(Δθ) = η₀ · exp(-(π·w_eff·Δθ/λ)²)

定义：入射角度偏差Δθ导致的损耗。角度偏差等效于波矢失配，在远场形成相位差。小角度时近似为高斯衰减。

4

轴向错位损耗

η(Δz) = η₀ / (1 + (Δz/z_R)²)

定义：束腰位置偏离光纤端面Δz导致的损耗。z_R是光束瑞利长度。轴向偏移对耦合效率的影响通常小于横向偏移。

5

耦合损耗 (dB)

Loss = -10·log₁₀(η)

含义：用分贝表示的耦合损耗。η=50%对应3dB损耗，η=10%对应10dB损耗，η=1%对应20dB损耗。

6

模场直径与NA关系

MFD ≈ 2·λ/(π·NA)

近似：单模光纤的模场直径与数值孔径的关系。V参数（归一化频率）≈ 2.405 时为单模截止条件。

ALIGNMENT TOLERANCE

对准误差对耦合效率的影响

三类对准误差的敏感度分析

🔴 横向偏移 — 最敏感

横向（垂直光轴方向）偏移是对耦合效率影响最大的误差源。对单模光纤（MFD≈10μm），1μm的偏移就会导致约2%的效率下降，2μm偏移约8%，5μm偏移可达40%损耗。精密光纤耦合需要纳米级的横向对准精度。

🟡 角度偏差 — 中等敏感

角度偏差的敏感度取决于模场大小和波长。对SMF-28@1550nm，1°（约17mrad）的角度偏差会导致约3dB（50%）的损耗。小MFD光纤对角度误差更敏感。实际系统中通常用透镜准直+聚焦的方式减小角度误差影响。

🟢 轴向错位 — 最不敏感

轴向（沿光轴方向）偏移的影响通常最小。只要束腰位置在瑞利长度范围内，效率下降就不明显。MFD=10μm@1550nm的系统瑞利长度约500μm，意味着轴向偏移100μm仅导致约4%的效率下降。

⚠️ 三种误差的叠加

实际系统中三种误差同时存在，综合耦合效率约为各分项效率的乘积（一阶近似）。例如：横向偏移损失10%（η=0.9），角度偏差损失15%（η=0.85），轴向错位损失5%（η=0.95），总效率 ≈ 0.9 × 0.85 × 0.95 ≈ 72.7%。精密对准系统通常能做到80%以上的耦合效率。

TIPS & TECHNIQUES

提高光纤耦合效率的方法

实用工程技巧，让您获得最佳耦合效果

1

模场匹配

Mode Field Matching

最关键因素

选择合适的聚焦透镜，使聚焦后的束腰直径恰好等于光纤模场直径。可选择非球面透镜、渐变折射率透镜（GRIN）或物镜。

经验：光束直径D、焦距f、波长λ，束腰d₀=4λf/(πD)。选择合适的f使d₀≈MFD。

2

精密对准

Precision Alignment

纳米级精度

使用六维调整架（三维平动+三维转动）进行精确定位。主动对准（实时监测耦合功率）比被动对准精度高得多。

建议：先粗对准找到耦合信号，再细调X/Y/角度达到最大值，最后优化Z轴。

3

光纤端面处理

Fiber End Face

避免端面反射

确保光纤端面切割平整、清洁。必要时使用角度抛光（APC，8°角）减少菲涅尔反射，或镀增透膜。

注意：未镀膜的光纤端面约有4%反射（约0.18dB损耗），APC接头回损可达到-60dB以上。

4

光束质量

Beam Quality M²

M²越接近1越好

单模光纤只能激励基模，光束中高阶模的能量无法耦合进单模光纤。M²越大，耦合效率越低。

估算：M²=1.2时光纤耦合效率上限约85%，M²=2时约50%。使用空间滤波器可改善光束质量。

5

NA匹配

NA Matching

避免角度失配

入射光束的发散角必须小于光纤的数值孔径（NA），否则大角度的光线无法被光纤波导约束，从包层泄漏。

公式：光束发散角 θ = λ/(π·w₀)，需满足 sin(θ) < NA_fiber。小MFD光纤NA通常较大。

6

光纤耦合器

Fiber Coupler

一体化方案

商用光纤耦合器将透镜和光纤集成为一体，出厂前已精密对准，使用时只需调整输入光束即可。

常见类型：单模光纤耦合器、保偏光纤耦合器、空间光-光纤耦合器、自由空间隔离器+耦合器。

EXAMPLES

计算示例

通过实际案例学习光纤耦合效率计算

1

1064nm激光耦合进HI1060光纤

已知条件

波长 λ = 1064 nm
聚焦后束腰 2w₀ = 6.6 μm
M² = 1.1
光纤MFD 6.6 μm
横向偏移 Δx = 0.5 μm

最佳匹配效率（尺寸匹配）：η₀ = 4·3.3·3.3 / (3.3² + 3.3²) = 100%（理想对准）
有效模场半径：w_eff = √(3.3² + 3.3²) = 4.67 μm
横向偏移影响：η_x = exp(-2×0.5²/4.67²) = exp(-0.023) = 0.977 = 97.7%
M²修正：实际耦合效率约为 η × (1/M²) = 97.7% × (1/1.1) ≈ 88.8%
耦合损耗：Loss = -10·log₁₀(0.888) = 0.52 dB

理论耦合效率

88.8%

耦合损耗

0.52 dB

瑞利长度

32 μm
