⚡ 激光损伤阈值计算器

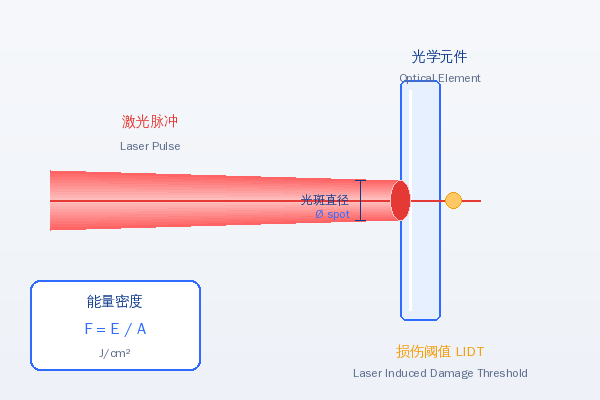

输入激光参数，计算能量密度和功率密度，判断是否超过常见光学元件的损伤阈值

波长 λ

脉宽 τ

重复频率 f

平均功率 P_avg

单脉冲能量 E_p

光斑直径 Ø

光斑形状

💡 提示：高斯光束峰值能量密度是平均值的2倍，损伤通常发生在峰值位置

计算结果

LIDT REFERENCE

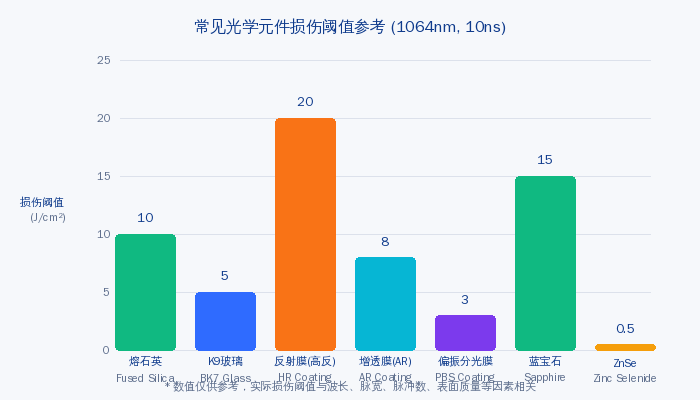

常见光学元件损伤阈值

1064nm波长、10ns脉宽条件下的典型损伤阈值参考值

SiO₂

熔石英 (Fused Silica)

紫外-红外高透

~10 J/cm² @ 1064nm, 10ns

高纯度合成石英玻璃，是高功率激光系统中最常用的光学材料。具有极低的吸收和优异的光学均匀性。

应用：高功率激光窗口、透镜、分光镜、波长片基片。紫外到近红外全波段透过。

K9

K9 玻璃 (BK7)

硼硅酸盐冕玻璃

~5 J/cm² @ 1064nm, 10ns

最常用的光学玻璃，性价比高。由于含有杂质，损伤阈值低于熔石英。

应用：中低功率激光系统、可见光光学、成像透镜、棱镜。350nm-2.5μm透过。

HR

高反射膜 (HR)

dielectric coating

~2-20 J/cm² @ 1064nm, 10ns

多层介质膜反射镜，损伤阈值因膜系设计和制备工艺差异很大。激光损伤通常从膜层开始。

注意：反射镜LIDT通常比透射元件高，但S波和P波损伤阈值不同。入射角越大，S波LIDT越高。

AR

增透膜 (AR)

Anti-Reflection

~5-15 J/cm² @ 1064nm, 10ns

单层或多层增透膜，用于降低光学表面反射。膜层数越少，损伤阈值通常越高。

注意：AR膜的损伤阈值通常低于裸基板，因为膜层材料和界面缺陷是损伤起始点。

PBS

偏振分光膜 (PBS)

Polarizing Beam Splitter

~2-5 J/cm² @ 1064nm, 10ns

用于分离S波和P波的偏振分光膜，膜系结构复杂，通常损伤阈值相对较低。

注意：PBS偏振片的S波损伤阈值高于P波，使用时注意偏振方向与最大耐受阈值的匹配。

ZnSe

硒化锌 (ZnSe)

中红外材料

~0.5 J/cm² @ 10.6μm, CW

CO₂激光最常用的光学材料，中红外透过率高。但导热率较低，连续功率密度受限。

应用：CO₂激光透镜、窗口、分光片。0.5μm-22μm超宽透过范围。

CORE FORMULAS

LIDT核心计算公式

掌握能量密度与功率密度计算方法，准确评估激光损伤风险

1

脉冲能量密度（通量）

F = E_p / A

单位：J/cm²
含义：单位面积上的脉冲能量，是脉冲激光器损伤阈值的常用参数。E_p为单脉冲能量，A为光斑面积。

2

功率密度（强度）

I = P_avg / A

单位：W/cm²
含义：单位面积上的平均功率，是连续激光器损伤阈值的常用参数。P_avg为平均功率。

3

峰值功率密度

I_peak = F / τ

单位：W/cm²
含义：脉冲期间的峰值功率密度。τ为脉宽。超短脉冲（fs）损伤由峰值强度决定。

4

高斯光斑面积

A = π (d/2)²

注意：高斯光束的1/e²直径对应包含86.5%能量的区域。峰值能量密度是平均的2倍：F_peak = 2F_avg。

5

脉宽修正定律

LIDT(τ) ∝ √τ

适用：ns-μs范围。脉宽越长，损伤阈值越高（热累积效应）。如1ns到100ns，LIDT约增大10倍。

6

波长修正

LIDT ∝ λ

近似：长波长LIDT更高。如1064nm的LIDT约为532nm的2倍（同脉宽条件下）。

DAMAGE MECHANISMS

激光损伤的主要机制

不同脉宽范围的激光损伤机制截然不同

🔵 超短脉冲（fs）— 多光子电离

飞秒激光脉宽远小于电子-声子弛豫时间，能量直接传递给电子。通过多光子电离和隧穿电离直接破坏化学键。损伤阈值低，与脉宽几乎无关，由峰值强度决定（通常 ~10¹³ W/cm²量级）。

🔴 纳秒脉冲 — 热损伤

ns脉冲的损伤主要是热效应：激光能量被吸收后转化为热能，导致局部温度升高、熔化甚至汽化。损伤阈值与脉宽的平方根成正比（√τ定律）。这是工业激光器最常见的损伤机制。

🟡 连续激光 — 热变形/热破裂

CW激光损伤主要是持续热累积导致的。温度梯度产生的热应力超过材料强度极限时发生破裂。大功率CO₂激光的ZnSe透镜热透镜效应也是常见问题。损伤阈值通常用功率密度（W/cm²）表示。

⚠️ 高重复频率脉冲 — 累积效应

高重频脉冲（如MHz）即使单个脉冲能量低于LIDT，也可能因热累积造成损伤。当重复频率足够高时，脉冲间隔小于热扩散时间，热量来不及散失，温度逐脉冲累积。这种情况下需同时考虑平均功率密度和单脉冲能量密度。

COMMON MISCONCEPTIONS

常见误区

避开这些LIDT理解误区，保障光学系统安全运行

“平均功率低于额定值就安全”

错误！脉冲激光的峰值功率密度才是损伤的关键。一个100W、10ns、10kHz的激光器，单脉冲能量10mJ，若光斑100μm，峰值功率密度可达1.27×10⁹ W/cm²，远超CW损伤阈值。脉冲激光必须同时检查能量密度（J/cm²）和峰值功率密度。

用平均功率/光斑面积算损伤

脉冲激光器不能用平均功率计算损伤！必须用单脉冲能量 ÷ 光斑面积得到能量密度（J/cm²），再除以脉宽得到峰值功率密度。厂家给出的LIDT（如10J/cm²@10ns）是脉冲能量密度参数，对应的是单脉冲，不是平均。

LIDT是绝对值，低于就安全

LIDT是统计值而非绝对值！损伤是概率性事件，与表面缺陷、膜层质量、脉冲数等强相关。通常给出的是1-on-1（单脉冲）LIDT，N-on-N（多脉冲）LIDT会更低。设计时建议留至少2-3倍安全裕量。

“高斯光束取平均能量密度”

危险错误！高斯光束中心强度是边缘的数倍，损伤总是先发生在峰值位置。高斯光束的峰值能量密度 F_peak = 2 × F_avg（平均）。计算时必须使用峰值密度与LIDT对比，否则可能得出”安全”但实际已损伤的错误结论。

不同脉宽可以直接比较LIDT

不行！LIDT必须标明测试脉宽。ns脉冲的LIDT（J/cm²）远高于fs脉冲，但峰值功率密度远低于fs。粗略估算：ns范围（1ns~1μs）内，LIDT ∝ √τ。从10ns到100ns，LIDT约增大√10≈3.2倍。

膜层和基板LIDT一样

镀膜元件的损伤阈值通常低于裸基板！膜层界面、节瘤缺陷、吸收层是损伤起始点。AR膜、PBS膜尤其要注意。高反膜（HR）LIDT相对较高，但也取决于膜系设计和制备工艺。选用高功率光学元件时，务必确认膜层LIDT。

CALCULATION EXAMPLES

计算示例

通过实际案例学习LIDT计算方法

1

光纤激光打标的安全裕量评估

已知条件

波长 λ = 1064 nm
平均功率 P = 50 W
脉宽 τ = 100 ns
重频 f = 100 kHz
光斑直径 Ø = 50 μm

单脉冲能量：E_p = P/f = 50W / 100kHz = 0.5 mJ
光斑面积（1/e²）：A = π·(d/2)² = π × (25×10⁻⁴cm)² = 1.96×10⁻⁵ cm²
平均能量密度：F_avg = E_p/A = 0.5×10⁻³J / 1.96×10⁻⁵cm² = 25.5 J/cm²
峰值能量密度（高斯）：F_peak = 2 × F_avg = 51 J/cm²
峰值功率密度：I_peak = F_peak/τ = 51 J/cm² / 100×10⁻⁹s = 5.1×10⁸ W/cm²

⚠️
结论：峰值能量密度51 J/cm²，远超熔石英损伤阈值（~10 J/cm²），有严重损伤风险！

2

CO₂连续激光透镜功率密度计算

已知条件

波长 λ = 10.6 μm
功率 P = 500 W (CW)
光斑直径 Ø = 20 mm

光斑面积：A = π·(1cm)² = 3.14 cm²
平均功率密度：I_avg = P/A = 500W / 3.14cm² ≈ 159 W/cm²
峰值功率密度（高斯）：I_peak = 2 × I_avg = 318 W/cm²

✓
结论：ZnSe透镜CW损伤阈值通常>1 kW/cm²，峰值318 W/cm²有足够安全裕量，可安全使用。
