光学分辨率计算器
计算瑞利判据分辨率、阿贝衍射极限与艾里斑直径，深入理解光学系统分辨能力的物理极限
🔬 光学分辨率计算器
输入波长和光学系统参数，计算瑞利判据分辨率、阿贝极限和艾里斑大小
NA
💡 提示：分辨率是光学系统能分辨的最小间距，受衍射极限限制，无法通过”无限放大”突破

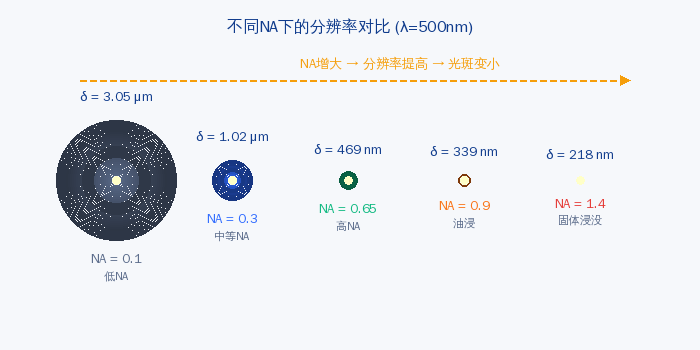

不同数值孔径的分辨率对比
NA越大，分辨率越高，艾里斑越小
分辨率核心公式
三个重要的分辨率判据，各有适用场景
衍射与分辨率的物理本质
为什么光学系统存在分辨率极限？
🔵 衍射：波动光学的必然结果

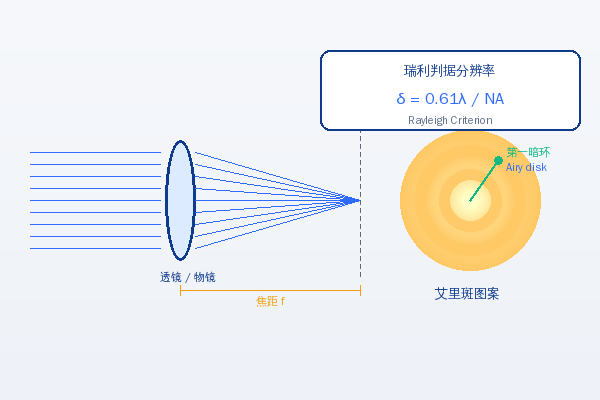

光作为电磁波，通过有限大小的孔径时会发生衍射。一个完美的点光源经过透镜后，在像面上不是一个点，而是一个衍射斑（艾里斑）。这是波动的本性决定的，与透镜加工质量无关——再完美的透镜也无法得到比衍射极限更小的光斑。
💜 分辨率与放大率的关系
放大率不等于分辨率！很多人以为”倍率越高看得越细”，这是错误的。分辨率由NA和波长决定（衍射极限），超过衍射极限的放大是”空放大”——图像变大了，但细节不会更清晰。显微镜的”有效放大率”范围约为 500NA ~ 1000NA。
🟢 提高分辨率的方法
从公式 δ = 0.61λ/NA 可知，提高分辨率有两条路：
1. 减小波长λ：如从可见光→紫外→X射线，这也是为什么光刻机用EUV（13.5nm）。
2. 增大NA：使用更大孔径的透镜、或使用高折射率介质（如水浸、油浸物镜）。
⚠️ 超分辨技术
传统光学显微镜分辨率受衍射限制（~200nm），但超分辨显微技术（如STED、PALM、STORM）可以突破衍射极限，达到几十纳米分辨率。这些技术利用荧光分子的开关特性，不是传统意义上的”光学分辨率”，而是通过计算重建实现。
艾里斑与衍射环
圆孔衍射的光强分布特征
中央亮斑 (艾里斑)
Airy Disk
能量占比：83.8%
点光源衍射图样的中央亮盘，半径 r = 0.61λ/NA，直径 d = 1.22λ/NA。大部分光能量集中在此区域。
第一亮环
1st Bright Ring
能量占比：7.2%
艾里斑外的第一个环形亮带，峰值强度仅为中心峰值的1.75%。位置约为1.64λ/NA（半径）。
第一暗环
1st Dark Ring
半径：0.61λ/NA
中央亮斑与第一亮环之间的暗环，光强为零。瑞利判据即基于”一个光斑中心在另一个第一暗环处”的定义。
常见误区
避开这些分辨率理解误区
“像素越高，分辨率越高”
相机像素数量决定的是采样密度，不是光学分辨率。如果光学系统的分辨率极限是1μm，用0.5μm像素和0.2μm像素的相机效果一样（奈奎斯特采样后）。光学分辨率由NA和波长决定，像素只是把光学图像数字化。
“无限放大就能看到更细”
完全错误！超过衍射极限的放大叫“空放大”(empty magnification)，只是把光斑放大变模糊，不会增加任何细节。就像把一张低分辨率图片拉大，不会变清晰。显微镜有效放大率约为 500NA ~ 1000NA。
分辨率和F数成正比？
艾里斑直径 d = 2.44λ·(f/#)。F数越大（光圈越小），衍射越严重，分辨率越差。摄影中为了获得最大分辨率，通常不会用最小光圈（衍射效应），而是用镜头的”最佳光圈”（一般f/5.6-f/8）。
“NA越大镜头越好”
NA大分辨率高，但也有代价：工作距离短（NA0.9的物镜工作距离可能只有0.2mm）、视场小、景深极浅、成本高。实际选型要根据应用场景平衡，不是NA越大越好。
计算示例
通过实际案例理解分辨率计算
100×油浸物镜的分辨率
数值孔径 NA = 1.4
介质 浸油 (n=1.518)
- 瑞利判据分辨率：δ = 0.61×550nm / 1.4 = 239.6 nm ≈ 0.24 μm
- 阿贝极限：δ_Abbe = 550nm / (2×1.4) = 196.4 nm ≈ 0.20 μm
- 艾里斑直径：d_Airy = 1.22×550nm / 1.4 = 479.3 nm ≈ 0.48 μm
- 有效放大率范围：500×1.4 ~ 1000×1.4 = 700× ~ 1400×
激光打标机聚焦光斑大小估算
聚焦透镜焦距 f = 160 mm
入射光束直径 D = 10 mm
- F数：f/# = f/D = 160/10 = 16
- 数值孔径（近似）：NA ≈ 1/(2·f/#) = 1/32 ≈ 0.03125（小孔径时近似有效）
- 衍射极限光斑直径：d = 2.44λ·f/# = 2.44×1064nm×16 = 41.5 μm
- 实际光斑：考虑M²因子（M²=1.2），d_real = 41.5×1.2 ≈ 50 μm
