产品概述

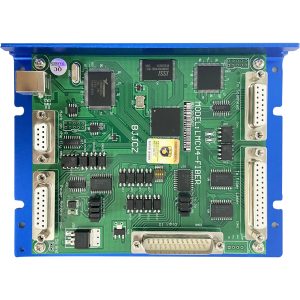

金橙子 LMCV4-DIGIT 是北京金橙子科技股份有限公司推出的新一代数字化激光打标控制卡，是LMCV4系列的数字信号输出版本。该卡采用XY2-100数字振镜协议，可直接驱动数字振镜，省去传统DA转换环节，信号传输精度更高、抗干扰能力更强，特别适合高精度、高速度的激光标刻应用场景。

LMCV4-DIGIT 兼容 EZCAD2 专业激光标刻软件（版本14.11及以上），支持 CO₂激光器、紫外激光器、绿光激光器等多种激光器类型，广泛兼容 Synrad、JPT、IPG、Coherent 等国际主流激光器品牌。板卡集成ReMark缓存重复标刻功能与飞行标刻功能，内置加密芯片无需外接加密狗，为工业产线自动化标刻提供稳定可靠的控制方案。

作为国内激光打标控制领域的标杆产品，金橙子打标卡凭借成熟的软件生态、稳定的硬件性能和极高的性价比，在国内激光设备制造商中拥有最广泛的市场覆盖率。LMCV4-DIGIT 在继承金橙子经典产品可靠性优势的基础上，通过数字化接口实现了信号质量的本质提升，是新一代高精度激光标刻设备的理想控制核心。

核心特点

🔷 XY2-100数字振镜协议直连数字振镜

LMCV4-DIGIT 采用工业标准 XY2-100 数字通信协议输出振镜控制信号，可直接连接数字振镜（如 SCANLAB digital系列、Cambridge Technology XT系列等），无需中间DA转换板。数字信号传输具有零模拟漂移、抗电磁干扰、长期稳定性优异等突出优势，从信号源头上消除了模拟信号易受温度和电磁环境影响的固有缺陷，确保标刻精度在长时间运行中保持一致。

🔷 广泛的激光器兼容性

LMCV4-DIGIT 通过 CON2（DB25）激光控制接口输出多路模拟/数字激光控制信号，可驱动包括 CO₂射频激光器（Synrad系列、相干Coherent Diamond系列）、紫外激光器（JPT UV系列、华日 HV系列）、绿光激光器（IPG绿光系列、华日绿光系列）、光纤激光器（IPG YLP系列、锐科Raycus系列）等在内的绝大多数工业激光器。丰富的激光器驱动能力使设备厂商能够使用同一款控制卡搭配不同激光器，降低备件管理和售后维护成本。

🔷 EZCAD2软件深度兼容

完美兼容 EZCAD2 V14.11 及以上版本的激光标刻软件。EZCAD2 是国内装机量最大的激光标刻软件，拥有成熟的矢量标刻、位图标刻、条形码/二维码生成、变量文本序列标刻等功能模块。用户无需重新培训操作人员，从模拟版LMCV4升级到DIGIT版可实现软件无缝迁移，最大程度降低设备升级的学习成本和停机时间。

🔷 ReMark缓存重复标刻

内置 ReMark 缓存功能，可将标刻图形数据预加载到板卡缓存中，实现无需上位机参与的高速重复标刻。该功能在流水线批量标刻场景中可显著提升产能——上位机只需发送一次标刻指令，板卡即可自主完成数百次乃至数千次重复标刻，彻底消除了USB通信延迟对标刻节拍的影响。典型应用如电子元器件的连续打码、五金件批量序列号标刻等。

🔷 飞行标刻（在线标刻）

支持编码器输入的飞行标刻模式，可配合旋转编码器或流水线测速传感器，实现工件在运动状态下的精确标刻。板卡实时采集编码器脉冲信号，自动补偿工件运动带来的位置偏差，确保标刻内容在移动工件上的位置精度和字形质量。飞行标刻功能是产线自动化标刻的核心能力，可免除传统”停顿-标刻-再启动”的效率瓶颈。

🔷 内置加密芯片无需加密狗

LMCV4-DIGIT 在板卡上集成了硬件加密芯片，软件授权信息直接存储在板卡内部，无需外接USB加密狗。这一设计消除了因加密狗松动、损坏或丢失导致的软件无法启动问题，提高了设备在工业环境中的运行可靠性。同时也简化了设备组装流程，减少了外设接线。

🔷 丰富的I/O接口与扩展能力

板卡提供 16路TTL输入 和 8路TTL/OC输出，可直接连接光电传感器、限位开关、电磁阀、指示灯等工业外设，实现标刻工位的自动化联控。标准配置支持 1轴扩展轴（脉冲/方向信号输出），可驱动旋转轴实现圆柱面标刻或驱动直线轴实现多工位标刻；可选配2轴扩展版本，满足更复杂的多轴联动标刻需求。

🔷 紧凑尺寸工业级可靠性

板卡尺寸仅 167×125×23mm，可轻松集成到各类激光打标机控制箱内。采用工业级元器件和多层PCB设计，通过严格的温度循环、振动和EMC测试，确保在工业现场的恶劣电磁环境中长期稳定运行。DC 5V/3A 低压供电设计，功耗低、发热小，无需额外散热措施。

技术参数

参数项	规格
产品型号	LMCV4-DIGIT
品牌	金橙子（BJJCZ）
兼容软件	EZCAD2 V14.11 及以上
上位机通信	USB 2.0
振镜控制协议	XY2-100 数字信号（CON1, DB15）
激光控制接口	CON2（DB25）——多路模拟/数字激光驱动信号
兼容激光器类型	CO₂射频激光器、紫外激光器、绿光激光器、光纤激光器等
兼容激光器品牌	Synrad、Coherent、JPT、IPG、Raycus、华日等
数字输入	16路 TTL 输入
数字输出	8路 TTL/OC 输出
扩展轴	标准1轴（脉冲/方向），可选2轴
ReMark缓存标刻	支持（板卡缓存，无需上位机参与重复标刻）
飞行标刻	支持（编码器输入，运动补偿）
加密方式	内置加密芯片（无需USB加密狗）
供电要求	DC 5V / 3A
电源/IO接口	CON4（DB15）——电源输入 + IO + 扩展轴
板卡尺寸	167 × 125 × 23 mm
工作温度	0°C ~ 50°C
存储温度	-20°C ~ 70°C
二次开发支持	支持（提供SDK开发包）

接口定义详解

LMCV4-DIGIT 板卡采用三组 DB 连接器实现信号分类隔离，确保振镜信号、激光信号和电源/IO信号互不干扰：

接口编号	连接器类型	功能	说明
CON1	DB15 针座	振镜控制	XY2-100数字信号输出，含X轴、Y轴数据线及时钟同步线，直接连接数字振镜驱动器
CON2	DB25 针座	激光控制	多路激光驱动信号：模拟功率控制、激光开门信号、调制信号等，适配CO₂/UV/绿光/光纤各类激光器
CON4	DB15 针座	电源/IO/扩展轴	DC 5V电源输入 + 16路TTL输入 + 8路TTL/OC输出 + 扩展轴脉冲/方向信号输出

⚠️ 重要提示：若需连接模拟振镜（非XY2-100数字接口），需额外配备 DA转接板（数模转换板），将LMCV4-DIGIT的数字信号转换为±10V模拟信号。购买时请确认您的振镜类型，以便选配相应配件。

LMCV4-DIGIT 与 LMCV4-DIGIT-M 对比

金橙子LMCV4-DIGIT系列提供标准版和精简版（-M后缀）两个型号，用户可根据实际功能需求和成本预算进行选择：

对比项	LMCV4-DIGIT（标准版）	LMCV4-DIGIT-M（精简版）
数字输入	16路 TTL	2路 TTL
数字输出	8路 TTL/OC	3路 TTL
扩展轴	1轴标准，可选2轴	1轴
二次开发	支持（提供SDK）	不支持
ReMark缓存	支持	支持
飞行标刻	支持	支持
适用场景	多功能标刻设备、产线自动化、需要丰富IO和二次开发	基础标刻设备、成本敏感型应用

数字振镜 vs 模拟振镜控制方案

LMCV4-DIGIT 采用XY2-100数字协议，与传统的模拟控制方案相比具有本质区别。理解两者的差异有助于用户做出正确的选型决策：

特性	数字振镜方案（LMCV4-DIGIT + 数字振镜）	模拟振镜方案（LMCV4 + 模拟振镜）
信号类型	XY2-100数字差分信号	±10V模拟电压信号
信号精度	16-bit数字分辨率，无量化误差	受DA分辨率和模拟噪声影响
温度漂移	无漂移（数字信号不受温度影响）	存在模拟温漂，需定期校准
抗干扰性	优异（差分信号抗共模干扰）	较弱（模拟信号易受EMI影响）
接线复杂度	简单（DB15直连数字振镜驱动器）	需DA转接板，模拟线缆需屏蔽
长期稳定性	极高	随时间/温度需重新校准
振镜兼容性	需XY2-100数字振镜（如SCANLAB digital、CT XT系列）	兼容所有模拟振镜

💡 选型建议：对于新建产线或设备升级，推荐优先选择数字振镜方案（LMCV4-DIGIT + 数字振镜），可显著提高标刻精度和长期稳定性。对于已有模拟振镜的设备改造，可选用LMCV4-DIGIT + DA转接板方案，兼顾数字控制优势与既有振镜资产保值。

应用场景

1. 电子元器件激光标刻

在PCB板、IC芯片、电阻电容等电子元器件表面标刻型号、批次号、二维码等信息。LMCV4-DIGIT的数字信号精度确保微小字符的清晰度和一致性，ReMark缓存功能支持流水线连续高速标刻，16路IO接口可对接产线传感器实现自动触发标刻。

2. 医疗器械UDI追溯码标刻

医疗器械唯一标识（UDI）要求在产品上标刻可追溯的编码信息。LMCV4-DIGIT配合紫外激光器可在不锈钢手术器械、植入物表面标刻高对比度UDI码，数字振镜控制的定位精度确保码元质量满足扫码识读要求，飞行标刻功能适应医疗器件自动化产线的节拍需求。

3. 五金工具批量序列号标刻

五金工具行业需在扳手、刀具、量具等产品上标刻品牌Logo和序列号。LMCV4-DIGIT的ReMark缓存功能可预加载标刻模板，流水线上的工件到位后自动触发标刻，单件标刻时间可控制在1-2秒内，日产数千件的产能轻松实现。扩展轴功能可配合旋转轴在圆柱形工具表面进行360°环绕标刻。

4. 汽车零部件打码追溯

汽车行业对零部件的追溯性要求严格，每个零件需标刻唯一的追溯码。LMCV4-DIGIT配合光纤激光器可在发动机缸体、齿轮、轴承等金属零部件上标刻DataMatrix码或QR码。飞行标刻模式支持在传送带上移动的零件进行在线标刻，无需停顿，大幅提升产线效率。

5. 包装行业在线喷码

食品、药品、日化等行业的包装产线需要高速在线标刻生产日期、批号、有效期等信息。LMCV4-DIGIT配合CO₂激光器可在纸盒、PET瓶、薄膜等非金属包装材料上进行高速飞行标刻，编码器输入精确匹配传送带速度，确保标刻内容位置准确、字形清晰。

6. 精密微加工与3C电子

3C电子产品（手机、平板、笔记本）外壳的Logo标刻、天线槽加工、按键雕刻等精密应用。LMCV4-DIGIT的16-bit数字振镜定位精度配合紫外/绿光短波长激光器，可实现微米级加工精度，满足消费电子行业对外观品质的苛刻要求。

选型指南

在选购金橙子激光打标卡时，需根据您的振镜类型、激光器类型、自动化程度和功能需求综合选择：

第一步：确定振镜接口类型

您的振镜是数字振镜（支持XY2-100协议）还是模拟振镜（±10V模拟输入）？

数字振镜 → 选择 LMCV4-DIGIT（直接连接，性能最优）
模拟振镜 → 选择 LMCV4（模拟版），或 LMCV4-DIGIT + DA转接板

第二步：确定功能需求等级

是否需要丰富的IO接口和二次开发能力？

需要16路IO + 扩展轴 + 二次开发SDK → 选择 LMCV4-DIGIT（标准版）
仅需基本标刻功能、成本优先 → 选择 LMCV4-DIGIT-M（精简版）

第三步：确认激光器兼容性

LMCV4-DIGIT兼容CO₂/紫外/绿光/光纤等各类激光器，但不同品牌激光器的控制信号引脚定义可能不同。请在选购时告知我们您使用的激光器品牌和型号，我们将提供对应的连接电缆和参数配置指导。

第四步：评估产线自动化需求

批量重复标刻 → ReMark缓存功能（标准版和精简版均支持）
传送带在线标刻 → 飞行标刻功能 + 编码器（标准版和精简版均支持）
多工位自动上下料 → 16路IO自动联控（需标准版）
圆柱面标刻 → 旋转轴扩展（需标准版或精简版+扩展轴配置）
多轴联动标刻 → 双扩展轴（需标准版+2轴选配）

典型系统配置方案

以下是几款基于LMCV4-DIGIT的典型激光标刻系统配置，供设备集成商参考：

应用类型	控制卡	振镜	激光器	场镜
金属标刻（基础）	LMCV4-DIGIT-M	10mm数字振镜	20W光纤激光器	f=160mm 1064nm
金属标刻（产线）	LMCV4-DIGIT	10mm数字振镜	30W光纤激光器	f=160mm 1064nm
非金属标刻	LMCV4-DIGIT	10mm数字振镜	30W CO₂激光器	f=254mm 10.6μm
精密微标刻	LMCV4-DIGIT	7mm数字振镜	3W/5W紫外激光器	f=160mm 355nm
圆柱面标刻	LMCV4-DIGIT + 旋转轴	10mm数字振镜	20W光纤激光器	f=210mm 1064nm
飞行在线标刻	LMCV4-DIGIT + 编码器	10mm数字振镜	10W CO₂激光器	f=254mm 10.6μm

安装与接线注意事项

供电：务必使用稳定的 DC 5V/3A 电源适配器，电源纹波过大可能导致板卡工作异常。电源线不宜过长（建议小于1米），避免线损导致供电电压不足。
USB连接：使用高质量的USB 2.0数据线，线长不超过3米。若需更长距离，建议使用有源USB延长器或USB转光纤方案。USB连接应牢固可靠，避免振动导致松动。
振镜接线：CON1（DB15）至数字振镜驱动器的连接线应使用屏蔽双绞线，长度不宜超过2米。确保XY2-100信号线的正负极性正确。
激光器接线：CON2（DB25）至激光器的连接线需根据激光器品牌使用对应引脚定义的转接电缆。不同品牌激光器的控制信号引脚排列可能不同，务必参照我司提供的接线图。
IO接线：CON4的TTL输入信号建议使用光耦隔离，避免外部工业设备的电气噪声通过IO线耦合到板卡。OC输出端驱动感性负载（如继电器、电磁阀）时需加装续流二极管。
接地：板卡安装时应确保良好接地，建议将板卡安装孔通过铜柱与设备机壳可靠连接，形成等电位接地，提高系统抗干扰能力。
散热：板卡正常工作温度0-50°C，安装位置应远离热源（如激光器电源、大功率驱动器），确保空气流通。在封闭控制箱内建议安装散热风扇。

常见问题 FAQ

Q1：LMCV4-DIGIT可以连接模拟振镜吗？
可以，但需要额外配备DA转接板（数模转换板），将XY2-100数字信号转换为±10V模拟信号。转接板需另行购买。

Q2：LMCV4-DIGIT和LMCV4（模拟版）的软件有区别吗？
两者均使用EZCAD2软件，软件界面和操作方式完全一致。区别仅在于振镜控制信号的输出方式（数字 vs 模拟），在EZCAD2参数设置中选择对应的板卡型号即可。

Q3：ReMark缓存标刻的缓存容量有多大？
板卡内置大容量缓存，可存储数千个标刻图形。实际容量取决于标刻图形的复杂度，简单文字标刻可缓存上万个，复杂图形约数百至数千个。一般批量标刻场景下完全足够。

Q4：飞行标刻的精度如何？
飞行标刻精度主要取决于编码器的分辨率和安装精度。在编码器选型合理、安装规范的前提下，飞行标刻的位置精度可达±0.1mm，满足绝大多数产线标刻的精度要求。

Q5：是否支持Linux操作系统？
LMCV4-DIGIT标准版提供Windows SDK和Linux SDK，支持二次开发。精简版（-M）不支持二次开发，仅可在Windows系统下使用EZCAD2软件。

Q6：可以同时控制两台激光器吗？
不可以。LMCV4-DIGIT的CON2接口输出一组激光控制信号，同一时间只能驱动一台激光器。如需多激光器切换，可通过IO输出控制外部激光器切换开关实现。
