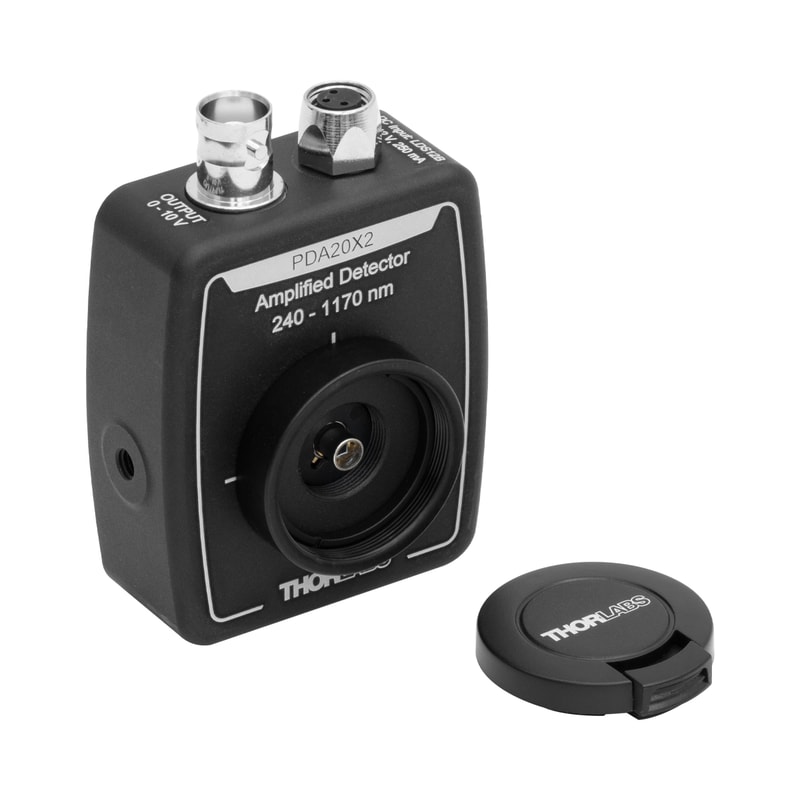

Thorlabs PDA20X2是一款自由空间型黑硅光电探测器，波长覆盖240至1170nm，最高带宽达11MHz。其具备4mm²探测面积与八档可调增益，黑硅设计提供优异线性响应度，内置低噪声放大器。配备8-32/M4通用螺孔，是光谱分析、激光测量及弱光探测的理想选择。
产品概述
我们提供多种硅(Si)和黑硅(b-Si)自由空间型带放大的光电探测器，波长范围从紫外到近红外。Thorlabs带放大的光电探测器内置放大器，Menlo Systems的FPD系列带放大光电探测器内置射频(RF)放大器或跨阻放大器。我们提供固定增益和可调增益的版本，前者具有固定的最大带宽和总跨阻增益，后者提供两个或八个增益设置。
Thorlabs光电探测器能够满足多种要求(选择指南见表1.1)，380 MHz的PDA015A2固定增益探测器具有1 ns脉冲响应，高灵敏PDF10A2具有最小3.0 fW/Hz1/2噪声等效功率(NEP)，PDA20X2黑硅探测器在约400到1000 nm范围内具有线性变化的响应度，具有八种可调增益(带宽)设置从1.51 kV/A (11 MHz)到4.75 MV/A (4 kHz)。
图1.3PDA36AU USB DAQ探测器通过USB 2.0连接至PC供电，并可通过SMA接头连接额外的模拟输入信号和触发输入信号，如图所示。提供的软件可作为虚拟双通道示波器使用，用户可调节探测器增益与触发设置、读取并保存光电探测器及模拟输入信号的数据、以及查看已保存数据。详情请见软件标签。
其他可调增益的设备具有八种可调的最大增益(带宽)组合，PDA100A2范围从1.51 kV/A (11 MHz，PDA36Ax为12 MHz)到4.75 MV/A (3 kHz)，用于探测320至1100 nm的光，PDA36A2和PDA36AU探测器则用于探测350至1000 nm的光。PDA36AU探测器采用USB供电，配备16位DAQ，采样率1 MS/s，需配合运行PDA软件的Windows PC使用，用于读取探测器信号及额外模拟输入信号，并控制增益与触发设置。此软件具备虚拟双通道示波器功能，详情见软件标签。具有飞瓦灵敏度的PDF10A2为低频器件，只能端接高阻抗(Hi-Z)负载，而其它所有带放大的硅光电探测器都能够驱动从50 Ω到Hi-Z的负载。完整规格见规格标签。
核心特性
- 波长范围：200到1170 nm
- 固定或可调增益的低噪声放大器
- 由直流电源供电的选项(购买时随附)
- 由控制Windows®PC供电的USB DAQ选项
- Thorlabs PDA软件提供虚拟双通道示波器，用于读取探测器信号和外部模拟信号，并控制采集时序与显示设置
- 带宽≥3 kHz的版本支持负载阻抗：50 Ω或以上(除PDA36AU)
- 自由空间光学输入
技术规格
| Table 1.1 Si and Black Si Photodetector Selection Guide | |||
|---|---|---|---|
| 产品型号 | 波长范围 | 带宽 | 噪声等效功率(NEP) |
| 固定增益型号 | |||
| PDA10A2 | 200 – 1100 nm | DC – 150 MHz | 29.2 pW/Hz1/2 |
| PDA10X2 | 240 – 1170 nm | DC – 21 MHz | 21.1 pW/Hz1/2 |
| PDA8A2 | 320 – 1000 nm | DC – 50 MHz | 7.8 pW/Hz1/2 |
| PDF10A2 | 320 – 1100 nm | DC – 20 Hz | 3.0 x 10-3 pW/Hz1/2 |
| PDA015A2 | 400 – 1000 nm | DC – 380 MHz | 36 pW/Hz1/2 |
| FPD510-FS-VIS | 400 – 1000 nm | DC – 250 MHz | 6.0 pW/Hz1/2 |
| FPD610-FS-VIS | 400 – 1000 nm | DC – 600 MHz | 11.2 pW/Hz1/2 |
| 可切换增益型号 | |||
| PDA20X2a | 240 – 1170 nm | DC – 11 MHz | 3.27 – 60 pW/Hz1/2 |
| PDA100A2a | 320 – 1100 nm | DC – 11 MHz | 2.67 – 71.7 pW/Hz1/2 |
| PDA36A2a | 350 – 1100 nm | DC – 12 MHz | 3.25 – 75.7 pW/Hz1/2 |
| FPD310-FS-VISb | 400 – 1000 nm | 1 – 1500 MHz | 24.0 pW/Hz1/2 |
| Switchable Gain USB DAQ | |||
| PDA36AUa | 350 – 1100 nm | Limited by 1 MS/s ADC Sampling Rate | 3.25 – 75.7 pW/Hz1/2 |
产品详细说明
Menlo Systems探测器
Menlo Systems的FPD系列探测器具有易用的光电二极管封装，集成高增益、低噪声RF放大器(FPD310-FS-VIS)或跨阻放大器(FPD510-FS-VIS和FPD610-FS-VIS) 。FPD310-FS-VIS非常适合需要高带宽和超短上升时间(< 1 ns)的应用。此探测器能以0和20 dB两种步长调节增益，在1至1500 MHz分别对应0.13 kV/W或1.3 kV/A增益。FPD510-FS-VIS和FPD610-FS-VIS具有固定增益，能够在探测低水平光学拍频信号时提供最高信噪比，最高探测频率分别为250 MHz和600 MHz。FPD510-FS-VIS上升时间为2 ns，而FPD610-FS-VIS上升时间为1 ns。这些是直流耦合器件，FPD510-FS-VIS的3 dB带宽为200 MHz，而FPD610-FS-VIS为500 MHz。FPD探测器设计紧凑，便于OEM集成。每个Menlo探测器外壳上有一个用于安装接杆的M4螺孔。更多有关外壳的信息，请看外壳特性标签。如需带FC/PC输入端的探测器，请看光纤耦合型带放大的硅探测器。
电源
每个带放大的光电探测器都附带一个±12 V的线性电源，支持100、120和230 VAC输入电压(见图1.2)，除了PDA36AU探测器，其通过随附的USB Type-A转Micro-B电缆由控制PC供电(见图1.3)。更换用的电源在下方出售，替换用的USB电缆可通过任何商用USB电缆供应商购得。将电源连接到线路之前，请确保电源模块上的线性电压开关已经设定在正确的电压范围。请始终使用电源上的电源开关来给电源通电。建议装置不要热插拔。
Menlo的FPD510-FS-VIS、FPD610-FS-VIS和FPD310-FS-VIS包含一个低噪声电源，如图1.5所示。
应用领域
- 光学实验与研究
- 激光系统集成
- 精密测量
- 光谱分析
- 工业检测
- 生物医学光学
订货信息
产品型号：PDA20X2
品牌：Thorlabs（美国）
高飞激光作为专业的光电产品供应商，提供Thorlabs全系列产品的采购服务。关于具体价格和货期，请联系我们的销售人员。
销售热线：15927220467 | 邮箱：859818709@qq.com
常见问题
Q: PDA20X2的响应波长范围是多少？
A: 具体响应波长范围请参考上方技术规格表，不同型号参数有所差异。
Q: 是否提供技术支持和选型指导？
A: 我们提供专业的技术咨询和选型指导，如有任何疑问，欢迎联系我们的技术团队。
Q: 产品的货期是多久？
A: 现货产品通常1-3个工作日发货，期货产品请联系销售人员确认具体货期。
Q: 产品是否为原装正品？
A: 所有产品均为Thorlabs原厂正品，享受厂家标准质保服务，请放心购买。
