脉冲激光参数计算器
快速计算平均功率、峰值功率、单脉冲能量、脉宽、重复频率、占空比之间的关系，支持多单位切换，助你深入理解脉冲激光特性
🔬 脉冲激光参数计算器
输入已知参数，自动计算其他参数（脉宽为必填项，用于峰值功率计算）
💡 提示：请至少填写 2个已知参数 + 脉宽，然后点击”计算”按钮
脉冲参数详解
深入理解脉冲激光的七个核心参数及其物理意义
平均功率
Pavg
单位时间内激光器输出的总能量，是长时间平均的结果。
单位：瓦特 (W)
意义：决定了激光加工的总体热输入和加工效率，是激光器选型的首要参数。
峰值功率
Ppeak
单个脉冲达到的最大功率值，是脉冲瞬间的功率峰值。
单位：W / kW / MW
意义：决定了激光与物质相互作用的强度。纳秒激光峰值功率可达平均功率的数万倍，飞秒激光可达数百万倍。
单脉冲能量
E
单个脉冲所携带的总能量，即一个脉冲做的功。
单位：J / mJ / μJ
意义：决定了单次脉冲作用于材料的能量总量，影响打孔深度、标记深度、去除量等。
重复频率
frep
每秒发射的脉冲数量，即脉冲重复的速率。
单位：Hz / kHz / MHz
意义：影响加工速度和脉冲重叠率。频率越高，单位时间内脉冲数越多，加工效率越高，但单脉冲能量越低。
脉冲宽度（脉宽）
τ (tau)
单个脉冲的持续时间，通常以半高全宽（FWHM）定义。
单位：s / ms / μs / ns / ps / fs
意义：决定峰值功率的高低和热影响区大小。脉宽越窄，峰值功率越高，热效应越小，可实现”冷加工”。
脉冲周期
Δt = T
相邻两个脉冲之间的时间间隔，与重复频率互为倒数。
单位：s / ms / μs
意义：理解周期有助于理解重复频率。f_rep = 80 MHz 意味着每12.5ns就有一个脉冲。
占空比
D = τ / Δt
脉冲工作时间占总时间的比例，反映激光器的工作占空比。
单位：百分比 (%)
意义：理解占空比是理解脉冲激光的关键。纳秒激光器占空比通常 < 0.1%，即99.9%时间是”关”的。

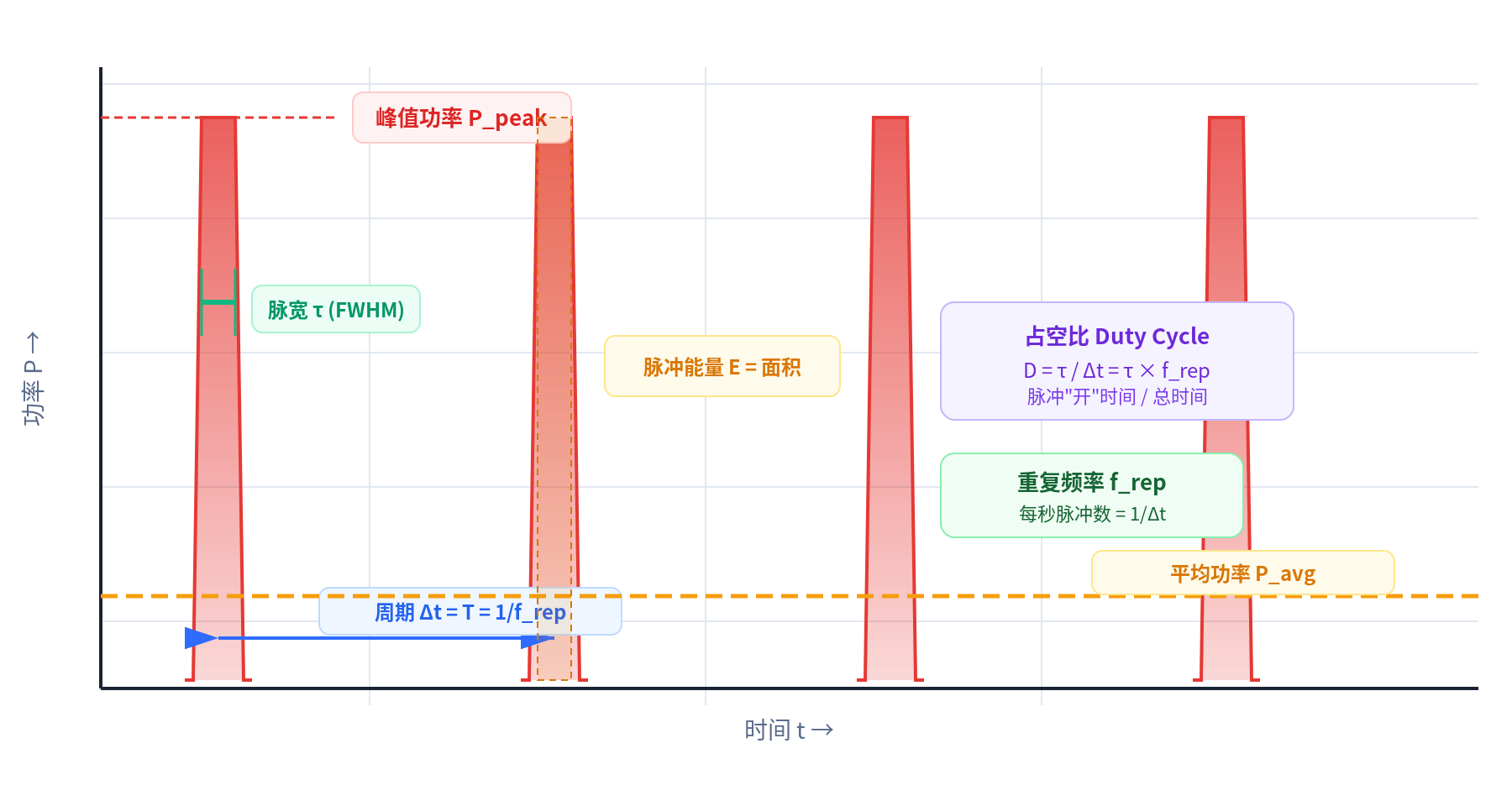

参数关系图解
一图看懂脉冲激光各参数之间的关系

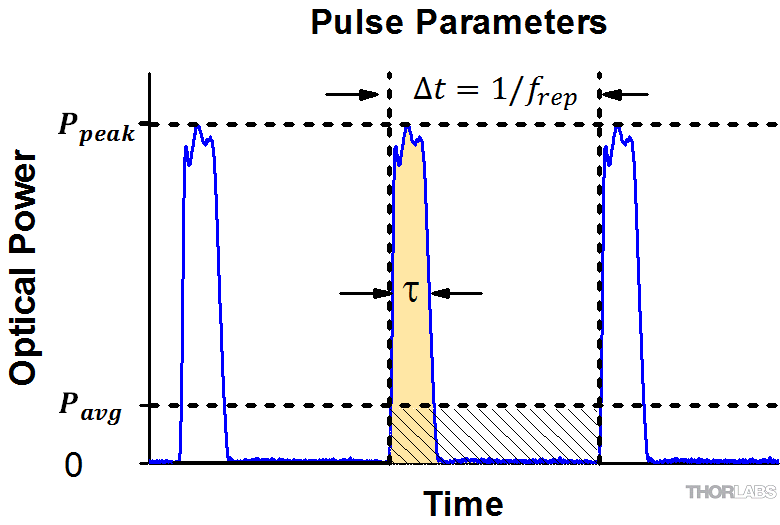

▲ 脉冲激光波形参数动态示意图（参考 Thorlabs 官方教程）
核心公式汇总
掌握这6个公式，轻松换算脉冲激光所有参数
frep = 1 / Δt
用途：周期和重复频率可以相互换算。频率越高，周期越短。
= Pavg · Δt
用途：已知平均功率和频率（或周期），求单脉冲能量。
= E · frep
用途：已知单脉冲能量和周期（或频率），求平均功率。
用途：已知脉冲能量和脉宽，估算峰值功率。近似计算，实际值取决于脉冲形状。
Pavg = Ppeak · f · τ
用途：峰值功率与平均功率的直接换算，无需先求脉冲能量。
Ppeak = Pavg / D
用途：占空比即脉冲工作时间比例。峰值功率 = 平均功率 / 占空比。
参数影响关系
脉宽和频率如何影响平均功率？一图看懂
⏱️ 脉宽对平均功率的影响（峰值功率固定）
结论：峰值功率固定时，平均功率与脉宽成正比。
脉宽越窄 → 每个脉冲的能量越少 → 平均功率越低。
（示例条件：P_peak = 50 mW, f = 1 MHz）
📊 频率对平均功率的影响（脉宽固定）
结论：脉宽和峰值功率固定时，平均功率与频率成正比。
频率越高 → 单位时间脉冲越多 → 平均功率越高。
（示例条件：P_peak = 50 mW, τ = 20 ns）
重要结论
P_avg = P_peak × f_rep × τ — 平均功率与峰值功率、频率、脉宽三者均成正比。
提高平均功率有三种途径：提高峰值功率、提高重复频率、或增加脉宽。但这三个参数对加工效果的影响完全不同，不能简单等同。

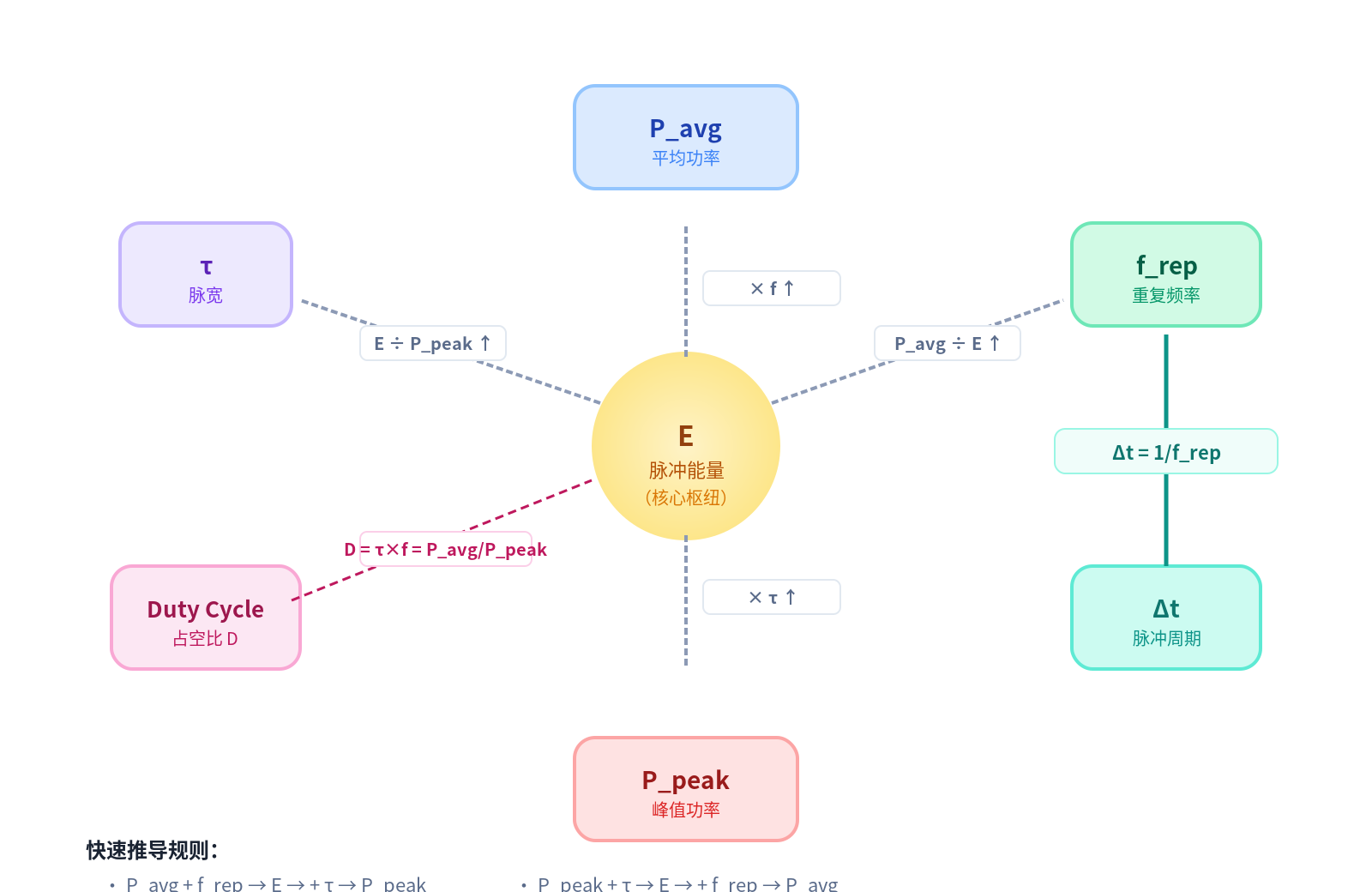

参数推导关系图
已知哪两个参数可以推出其他所有参数？一图看懂推导链路
常见误区
避开这些理解误区，真正掌握脉冲激光参数
“脉冲能量小就安全” — 大错特错！
脉冲能量只有几皮焦，看起来很安全，但脉宽如果只有10飞秒，峰值功率可达千瓦级！探测器选型时必须同时考虑脉冲能量和峰值功率，两者都不能超过探测器损伤阈值。
平均功率 ≠ 峰值功率
纳秒脉冲下峰值功率可能比平均功率大几万倍；飞秒脉冲下可达几百万倍。不能用平均功率判断激光加工强度，峰值功率才决定了材料去除机制。
脉宽越窄，峰值功率越高
脉冲能量固定时，脉宽越短，峰值功率越高。这就是为什么飞秒激光器虽然平均功率不高，但能实现”冷加工”——超高峰值功率密度直接气化材料，热影响区极小。
能量 ≠ 功率
能量是总量（焦耳J），功率是速率（瓦特W=J/s）。单脉冲能量是一个脉冲的总能量，峰值功率是脉冲瞬间的功率大小。两者概念完全不同，单位也不同。
提高频率 ≠ 提高峰值功率
提高重复频率只会增加平均功率（P_avg = E × f），不会提高峰值功率。如果增益介质储能不变，频率提高反而意味着单脉冲能量降低，峰值功率可能下降。
占空比是理解脉冲激光的钥匙
D = τ × f = P_avg / P_peak。纳秒激光器占空比通常小于0.1%，意味着激光99.9%的时间是”关”的。理解了占空比，就理解了脉冲激光和连续激光的本质区别。
激光探测器选型指南
不同类型的探测器适用场景完全不同，选错了可能测不准甚至烧坏探测器
| 传感器类型 | 推荐用途 | 测量内容 | 重要注意事项 |
|---|---|---|---|
|
光电二极管 |
低功率连续激光； 低脉冲功率和能量测量 |
功率（CW）； 平均功率（脉冲） |
响应最快（ns级响应时间），可用于高速脉冲检测。
⚠️ 特别注意峰值功率损伤！ 脉冲激光峰值功率可能比平均功率高5-6个数量级，很容易超过光电二极管的损伤阈值。 |
|
热电堆 |
连续激光和脉冲激光 的总功率测量 |
平均功率 | 响应最慢（秒级响应时间），测平均功率非常准。
把所有脉冲能量都转换成热量，因此不受峰值功率影响，只要平均功率不超就行。适合测高功率脉冲激光。 |
|
热释电 |
脉冲激光专用 单脉冲能量测量 |
脉冲能量 |
只响应脉冲变化，专门用于测单脉冲能量，不能测连续激光。
有最大重复频率限制，频率太高可能无法响应每个脉冲。需注意能量密度损伤阈值。 |
探测器选型三大原则
1. 光电二极管：响应最快，但需特别警惕峰值功率损伤——脉冲能量低不代表安全！
2. 热电堆：测平均功率最准、最安全，但响应慢，不适合高速变化的测量。
3. 热释电：脉冲激光能量测量的首选，但只能测脉冲，不能测连续光。
4. 脉冲激光下平均功率太高也会造成热损伤（脉冲堆积效应），两种阈值都要检查。
计算示例
通过实际案例学习如何计算和理解脉冲激光参数
⚠️ 警示案例：飞秒激光探测器安全评估
一台衰减后的 Ti:sapphire 飞秒激光器，平均功率只有1mW，看起来功率很低。
已知：重复频率 85 MHz，脉宽 10 fs。
探测器的最大峰值输入功率为75 mW，请问直接测量安全吗？
- 先算单脉冲能量（看起来很小）：
E = P_avg / f_rep = 1 mW / 85 MHz = 1×10⁻³ W / 85×10⁶ Hz ≈ 11.8 pJ
11.8皮焦！能量极低，看起来很安全？ - 再算峰值功率（真相惊人）：
P_peak = E / τ = 11.8×10⁻¹² J / 10×10⁻¹⁵ s = 1.18 kW
1.18千瓦！比平均功率高了6个数量级！ - 占空比计算：
D = τ × f = 10×10⁻¹⁵ × 85×10⁶ = 8.5×10⁻⁷ = 0.000085%
激光99.9999%的时间是”关”的，但”开”的瞬间功率惊人 - 安全评估结论：
探测器上限 75 mW vs 实际峰值功率 1180 W = 超了 15,700 多倍！
直接测量会瞬间烧坏探测器！
光纤激光打标机参数计算
- 计算单脉冲能量：
E = P_avg / f = 20 W / 20,000 Hz = 0.001 J = 1 mJ - 计算峰值功率：
P_peak = E / τ = 0.001 J / 100×10⁻⁹ s = 10,000 W = 10 kW - 计算周期和占空比：
Δt = 1/f = 50 μs；D = τ/Δt = 100 ns / 50 μs = 0.002 = 0.2% - 理解：20W的打标机，峰值功率达到10kW，峰平比500:1。高峰值功率保证了材料的快速气化，实现高质量打标。
紫外纳秒激光打微孔
- 计算平均功率：
P_avg = E × f = 50×10⁻⁶ J × 50,000 Hz = 2.5 W - 计算峰值功率：
P_peak = E / τ = 50×10⁻⁶ J / 15×10⁻⁹ s ≈ 3.33 kW - 计算占空比：
D = τ × f = 15×10⁻⁹ × 50,000 = 0.00075 = 0.075% - 理解：虽然平均功率只有2.5W，但峰值功率3.33kW。紫外+高峰值功率密度保证了”冷”加工效果，热影响区极小，适合FPC、陶瓷等精密打微孔。
皮秒超快激光的超高峰值功率
- 计算单脉冲能量：
E = P_avg / f = 10 W / 200,000 Hz = 50 μJ - 计算峰值功率：
P_peak = E / τ = 50×10⁻⁶ J / 10×10⁻¹² s = 5,000,000 W = 5 MW - 计算占空比：
D = τ × f = 10×10⁻¹² × 200,000 = 2×10⁻⁶ = 0.0002% - 理解：10W的皮秒激光器，峰值功率高达5兆瓦！峰平比50万:1。这就是超快激光能实现非热熔性加工的原因——在极短时间内将能量注入材料，热量来不及扩散。
脉宽和频率对平均功率的影响分析
- 脉宽变化的影响（频率不变 1 MHz）：
P_avg(A) = 50mW × 1MHz × 39ns = 50×10⁻³ × 10⁶ × 39×10⁻⁹ = 1.95 mW
P_avg(B) = 50mW × 1MHz × 12ns = 0.6 mW
脉宽从39ns降到12ns（×0.31），平均功率同比例从1.95mW降到0.6mW → 正比关系 - 频率变化的影响（脉宽不变 20 ns）：
P_avg(C) = 50mW × 5MHz × 20ns = 5 mW
P_avg(D) = 50mW × 10MHz × 20ns = 10 mW
频率从5MHz升到10MHz（×2），平均功率同比例从5mW升到10mW → 正比关系
