引言:为什么你的镜头总是”反光”
当你举起手机拍摄夕阳,或者透过眼镜镜片观察世界时,你有没有注意到一个细节:玻璃表面会反射一部分光线?
别小看这个现象。在光学世界里,光从空气(折射率≈1.0)射入玻璃(折射率≈1.5)时,在界面上大约有4%的光能被反射回去。这意味着什么?每100道光线进入镜头,就有4道被白白”弹”了出去。
对于普通的玻璃窗来说,4%的反射可能无关痛痒。但对于精密光学仪器——天文望远镜、显微镜、高端相机镜头——这4%意味着什么呢?它会导致:
- 图像对比度下降,色彩不够通透
- 眩光和鬼影,影响成像质量
- 透光率损失,在弱光环境下尤为明显
更重要的是,当光线经过多个镜片时,反射会累积叠加。一支普通的相机镜头有5-8片镜片,累计反射损失可能超过30%!
问题的本质:我们不是在追求”更高”的透光率,而是在与物理规律做斗争——想办法让界面”忘记”自己是一个界面,让光线毫无阻碍地穿过。
这,就是增透膜(Anti-Reflection Coating,简称AR Coating)的使命。

薄膜干涉原理:让光”自己消灭自己”
1. 从高中物理说起的薄膜干涉
还记得高中物理课本里的”薄膜干涉”实验吗?当阳光照在肥皂泡上,你会看到五彩斑斓的条纹——那是薄膜上下两个表面反射的光相互叠加、干涉的结果。
增透膜的设计灵感正是来源于此。核心思想是”以光制光”:让两束反射光发生相消干涉,从而相互抵消。
2. 单层增透膜的工作机制
想象我们在玻璃表面镀上一层透明的薄膜(通常使用氟化镁MgF2,折射率约1.38)。当光线入射时,会发生什么呢?

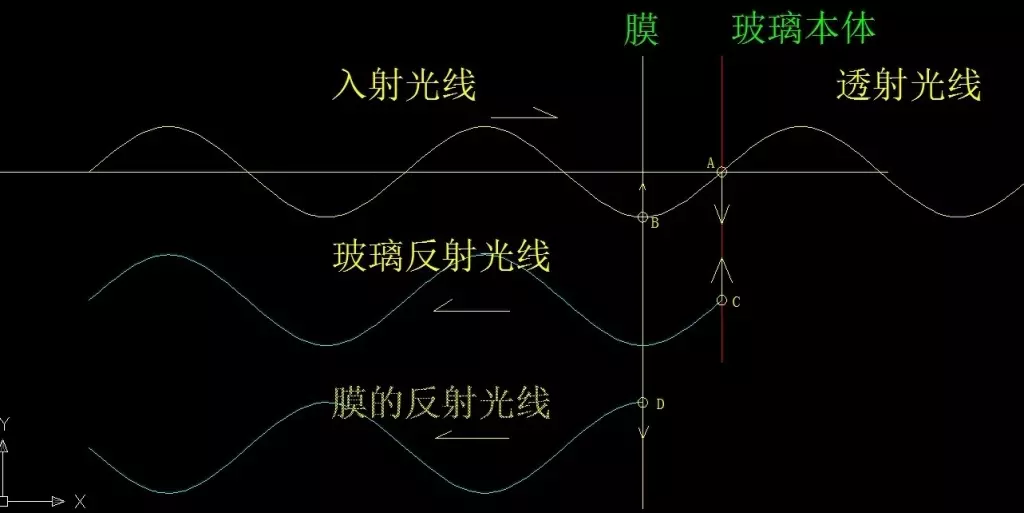

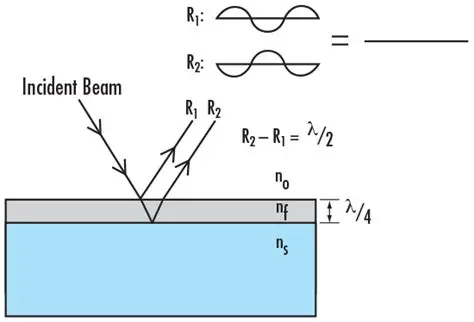

光线被分成两束:
- 第一束(R1):在空气与薄膜的界面反射
- 第二束(R2):穿过薄膜,在薄膜与玻璃的界面反射,然后再次穿过薄膜
这两束光本来会让我们看到讨厌的反光,但聪明的工程师发现:只要精心设计薄膜的厚度,就可以让它们”打架”——在界面处相遇时,恰好一正一反,互相抵消。
3. 1/4波长设计:增透膜的核心公式

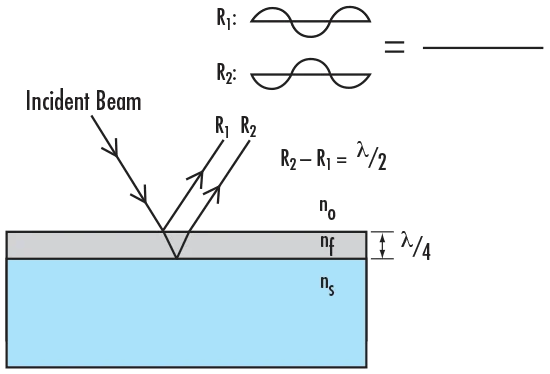

这层薄膜的厚度可不是随便选的。光学设计师们发现,当薄膜的光学厚度等于入射光波长的1/4时,消干涉效果最佳。
关键公式:d = λ/(4n)
其中 d 是薄膜厚度,λ 是入射光波长,n 是薄膜折射率
为什么是1/4波长?我们可以这样理解:R2比R1多走了”下去再上来”的往返路程,正好是半个波长(2×λ/4n = λ/2n),加上相位反转,就形成了完美的180°相位差——也就是完美的相消干涉。

当两束反射光完美相消时,界面”忘记”了自己是界面,入射光线几乎全部穿过——这就是单层增透膜的基本原理。
阻抗匹配本质:从”硬碰硬”到”软着陆”
1. 为什么要引入阻抗匹配概念?
薄膜干涉是从波动光学的角度解释增透膜,但如果我们从电磁波的角度来看,会发现一个更本质的概念:阻抗匹配(Impedance Matching)。
在电磁学中,光作为一种电磁波,也有”阻抗”的概念。光在介质中传播时,会遇到一种等效阻抗——它与介质的折射率有关。当两种介质的阻抗差异越大,界面上的反射就越强。
这就像声音从空气传入水中:阻抗突变导致大部分声音被反射回去,而不是传入水中。
2. 四分之一波长阻抗变换器
如何让阻抗”平滑过渡”?工程师们从射频微波技术中借来了一个经典方案:四分之一波长阻抗变换器。
它的原理很简单:在两种阻抗之间插入一个”中间层”,这个层的阻抗等于两侧阻抗的几何平均值。
阻抗匹配公式:
Z1(空气) = 1.0
Z2(玻璃) = 1.5
Zm(匹配层) = √(Z1 × Z2) = √(1.0 × 1.5) ≈ 1.225
当匹配层的光学厚度为1/4波长时,它就像一个渐变过渡器——光线从空气”不知不觉”地过渡到玻璃,没有明显的”台阶”,反射自然就消失了。

3. 阻抗匹配 vs 薄膜干涉:同一个硬币的两面
有趣的是,薄膜干涉的相消条件和阻抗匹配的最优条件,本质上是同一个数学表达。它们只是从不同角度描述同一物理现象:
| 分析角度 | 核心概念 | 设计目标 |
|---|---|---|
| 波动光学 | 薄膜干涉 | 让两束反射光相位相反、相互抵消 |
| 电磁学 | 阻抗匹配 | 让界面阻抗平滑过渡,消除反射 |
单层膜 vs 多层膜:不是选择题,而是定位题
1. 单层膜(V-Coat):专精但局限
经典的单层MgF2增透膜只能在单一波长(或很窄的波段)实现良好的增透效果。这是因为1/4波长设计是针对特定波长优化的——偏离这个波长,消干涉条件就不满足了。

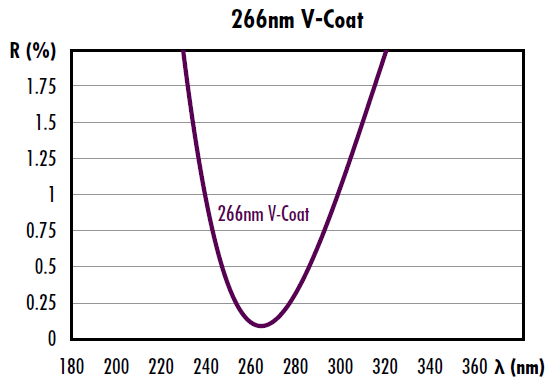

从反射率曲线可以看到,单层膜在设计波长(266nm)处反射率可以接近0,但在其他波长处反射率急剧上升。这就是为什么老式相机的镜头在特定角度会呈现彩色反光(通常是蓝紫色或琥珀色)——那正是未增透波长被反射的结果。
2. 多层膜:宽光谱、多角度的全能选手
现代光学设计采用多层膜结构来解决单层膜的局限性。通过叠加2-5层甚至更多层具有不同折射率的薄膜,可以实现:
- 宽光谱增透:在可见光全波段(400-700nm)保持低反射
- 多角度适用:在大入射角范围内保持良好性能
- 全向宽带:入射角从0°到60°都有优异表现

从对比图可以清晰看到:多层膜(蓝色曲线)在整个可见光波段的反射率都维持在0.5%以下,而单层膜(红色曲线)在边缘波段反射率急剧上升。这就是现代镜头呈现”无反光”外观的秘密。
3. 红外增透膜:另一个战场的挑战
在红外光学领域,增透膜的设计面临不同的挑战:入射波长更长、基底材料种类更多、热环境更苛刻。

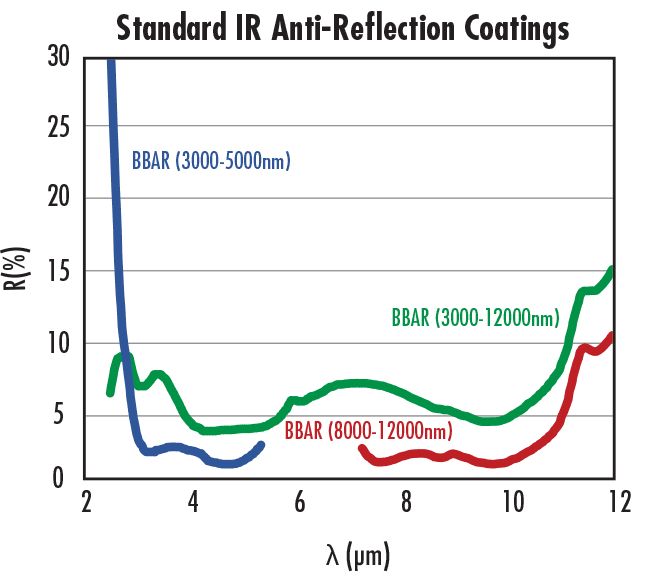

红外增透膜需要在特定的红外波段(常见如800-1100nm、1300-1600nm等)实现低反射,同时考虑高温环境下的性能稳定性。
三大主流工艺:成本与性能的博弈
1. 湿法镀膜:经济实惠的入门之选
| 特性 | 描述 |
|---|---|
| 工艺原理 | 将含镀膜材料的溶液(溶胶)均匀涂覆在基底表面,通过加热固化形成薄膜 |
| 主要优势 | 设备投资低、工艺简单、可大面积生产 |
| 主要劣势 | 膜层致密性差、耐磨性低、光学性能一般 |
| 典型应用 | 光伏镀膜玻璃、普通显示器防护玻璃、眼镜片 |
2. 干法磁控溅射:性能为先的主流选择
| 特性 | 描述 |
|---|---|
| 工艺原理 | 在真空腔体中,利用高能离子轰击靶材,使原子溅射出来并沉积在基底表面 |
| 主要优势 | 膜层致密均匀、附着力强、光学性能优异、可精确控制多层结构 |
| 主要劣势 | 设备投资大、工艺控制复杂、生产成本较高 |
| 典型应用 | 高端相机镜头、手机摄像头模组、车载光学系统、AR/VR显示面板 |
3. 蛾眼纳米结构:仿生学的终极应用
| 特性 | 描述 |
|---|---|
| 工艺原理 | 模仿蛾子眼睛表面的纳米锥状结构,在基底表面形成亚波长周期结构,实现渐变折射率 |
| 主要优势 | 真正的全向宽带增透、可在极端入射角下工作、无薄膜界面二次反射 |
| 主要劣势 | 工艺极其复杂、成本高昂、目前仅限高端特种应用 |
| 典型应用 | 军事夜视仪、太空望远镜、高功率激光系统、医疗内窥镜 |
实际应用场景:增透膜无处不在
1. 摄影光学
从智能手机摄像头到专业单反镜头,增透膜无处不在。现代手机摄像头模组通常采用5-7层纳米级多层膜,实现400-700nm全波段0.3%以下的反射率,确保在各种光照条件下都能捕捉到清晰的画面。
2. 消费电子显示
平板电脑、笔记本电脑、智能手表——几乎所有带屏幕的设备都离不开增透膜。它让屏幕在阳光下的可视性大幅提升,同时减少功耗(因为更多光进入屏幕而不是被反射)。
3. 车载光学
车载摄像头、激光雷达罩、HUD抬头显示系统——汽车智能化让增透膜成为安全关键组件。车载增透膜需要经受-40°C到85°C的温度考验,对耐久性要求极高。
4. 光伏产业
太阳能电池板表面的增透膜可以将光生电流效率提升2-4%。对于大型光伏电站来说,这意味着每年增加数百万度的发电量。
5. 天文光学
大型望远镜的反射镜虽然不需要增透膜,但透镜组件(如 corrector lenses)必须使用高性能增透膜。毕竟,望远镜要捕捉的是几十亿光年外的微弱星光,任何一点反射损失都是巨大的浪费。
结语:小薄膜,大智慧
从高中物理课本里的薄膜干涉实验,到现代纳米级的多层膜设计,增透膜技术走过了一个多世纪的进化历程。它看似只是一层薄薄的透明膜,却凝聚了波动光学、电磁学、材料科学和精密制造的综合智慧。
下次当你举起手机拍照,或者透过眼镜欣赏美景时,不妨想一想:这背后有多少光子在界面上完成了”自我消灭”的奇妙旅程,才让这个世界呈现在我们眼前?
光学之美,就在每一层看不见的薄膜里。
本文基于Edmund Optics等专业光学资源编写,涵盖了从基础原理到工业应用的完整技术链条。如有疏漏,欢迎指正。
