光束偏转计算器
计算光束通过平行平板（玻璃窗口片）后的横向偏移量，附公式推导和物理意义讲解，帮助理解平板折射对光路的影响。
↔️ 光束偏转计算器
输入折射率、平板厚度和入射角，自动计算光束横向偏移量与折射角
BK7 约 1.517，熔融石英约 1.458，ZnSe 约 2.4
mm
平行平板沿光轴方向的厚度
°
入射光与法线的夹角，0° 为垂直入射
📊 计算结果
↔️ 横向偏转量 d
0.0000
mm
📐 板内折射角 θᵣ
0.0000
°
公式详解
平行平板使光束发生两次折射，出射光与入射光平行但产生横向偏移
① 光束横向偏转公式

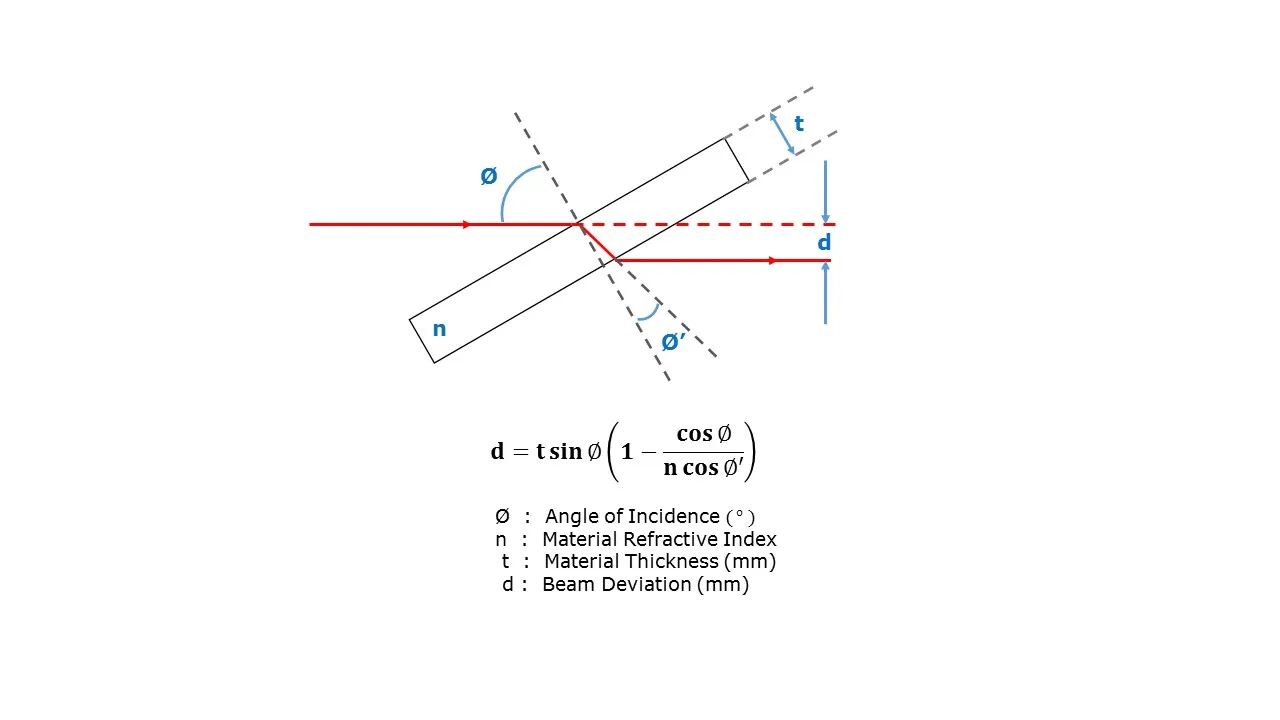

d = t·sin θi · ( 1 − cos θi / (n·cos θr) )
d：横向偏转量（mm）；t：平板厚度（mm）；θi：入射角；θr：板内折射角；n：材料折射率。
② 折射角（斯涅尔定律）
θr = arcsin ( sin θi / n )
光束由空气（n₁=1）进入折射率为 n 的介质时，折射角满足 n₁·sin θi = n·sin θr。
③ 等价根号形式
d = t·sin θi · ( 1 − cos θi / √(n² − sin²θi) )
由 n·cos θr = √(n² − sin²θi) 可将公式写成只含入射角的形式，与①式完全等价，本计算器使用该式。
④ 物理意义
出射光与入射光方向平行，仅产生横向平移。入射角越大、平板越厚、折射率越低，偏移越大；垂直入射（θi=0）时偏移为零。
⑤ 推导过程
由斯涅尔定律得折射角 θr。光束在板内沿折射方向传播，其在板内的水平位移分量为 t·tan θr；若光束不偏折，对应水平位移为 t·tan θi。两者之差投影到垂直于入射光的方向，整理即得：
d = t·sin θi·(1 − cos θi / (n·cos θr))
d = t·sin θi·(1 − cos θi / (n·cos θr))
参数详解
三个输入参数如何影响偏转量
平板厚度 t
- 偏转量与厚度成正比关系
- 典型窗口片厚度：1、2、5、10 mm
- 高功率激光需注意热效应引起厚度变化
入射角 θᵢ
- 0° 垂直入射时偏转量为零
- 角度越大偏移越大
- 须小于全反射临界角 arcsin(1/n)
折射率 n
- BK7 光学玻璃：约 1.517（587.6 nm）
- 熔融石英：约 1.458
- ZnSe（红外）：约 2.4
- 折射率越高，同角度偏移越小
⚠️ 常见误区与注意事项
使用偏转公式时最容易出错的六个地方
偏转量等于光程差？
横向偏移 d 是几何距离，不是光程差。光程差还与折射率 n 有关，两者不要混淆。
垂直入射也有偏移？
入射角为 0° 时 sin(0)=0，偏转量为零。此时光束直线穿过平板，只产生光程延迟。
出射光方向会改变？
平行平板的出射光与入射光始终平行（未发生全反射时），只有横向偏移，传播方向不变。
可以忽略波长色散？
折射率随波长变化，不同波长的光偏移量略有差异。窄带激光影响极小，宽带光源需考虑色散。
大角度入射无限制？
入射角必须小于临界角 arcsin(1/n)，否则在板内发生全反射，光线无法按原方向出射。
所有平板偏移都一样？
偏移与厚度、入射角、折射率强相关。厚板比薄板偏移大，低折射率材料比高折射率材料偏移大。
💡 常见应用场景
🔬
光路校准
在光学系统中插入窗口片后，需精确计算光束偏移量以校准光路，确保光束仍对准目标探测器。
🪟
窗口片设计
选择激光保护窗口片时，需评估厚度和安装角度对光束位置的影响，精密测量系统尤其敏感。
🖥️
光束分束
利用平板前后表面反射实现分束时，需计算透射光束的偏移量，以确定后续光路布局。
📋 常见问题
Q：为什么垂直入射时偏移量为零？
垂直入射时 θi=0°，sin(0°)=0，代入公式 d=0。光束直线穿过平板，只产生光程延迟，不产生横向偏移。
Q：出射光方向会不会改变？
不会。平行平板前后表面平行，两次折射的角度相互抵消，出射光与入射光平行，只发生横向平移。
Q：波长对偏移量有影响吗？
有，通过材料色散起作用。折射率随波长变化，不同波长偏移量略有差异；窄带激光影响极小，超连续谱需评估。
Q：如何减小光束偏移？
①减小平板厚度；②减小入射角（接近垂直入射）；③选用更高折射率材料。高精度系统可用楔形窗口片补偿。
