🔧 光纤激光打标机
从零组装完整指南
面向零基础用户：认识每一个部件 → 准备工具 → 按步骤接线 → 配置软件 → 开机验证
📑 目录 — 按顺序来
- 1认识所有部件 — 先搞清楚每样东西是干什么的
- 2准备工具和材料 — 动手前先备齐
- 3220V 配电架构 — 空开→滤波器→急停→分路开关
- 4整体接线概览 — 先看森林，再看树木
- 5第一步：配电区接线（220V→空开→滤波器→急停→3 路开关）
- 6第二步：三台电源 → 各设备 DC 供电
- 7第三步：打标卡 J1 → 振镜 XY 信号（6 根线）
- 8第四步：打标卡 J3 → 激光器控制信号（7 根线）
- 9第五步：工控电脑 → 打标卡（USB / 网线）
- 10第六步：⭐ 红光指示器接线（2 根线，仅外置红光需要）
- 11第七步：⭐ 脚踏开关接线（2 根线）
- 12第八步：EZCAD 软件端口配置
- 13打标卡接口引脚定义图
- 14开机验证清单
- 15常见故障排查
1认识所有部件
先别急着接线，搞清楚每个东西是什么、干什么用的。一共 10 个核心部件 + 4 个配电保护件：

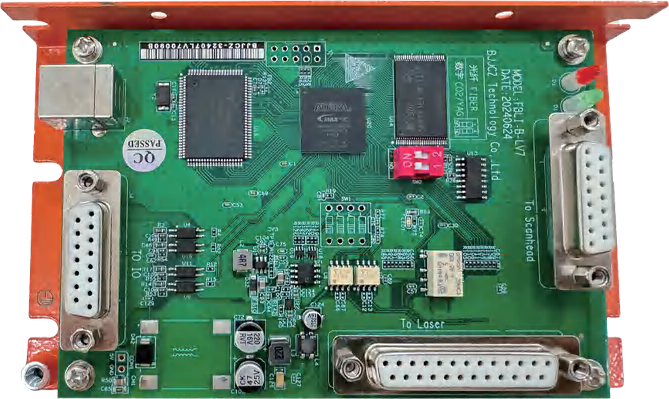

接口：DB15×2（振镜+激光）、DB25×1（IO/电源）、USB、以太网口

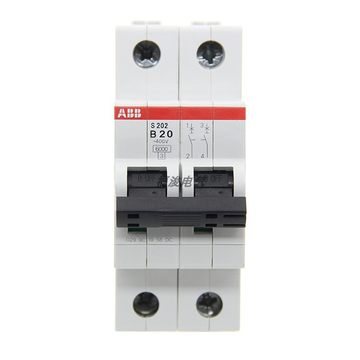

作用：总电源开关 + 过流/短路保护，一旦漏电或短路自动跳闸断电

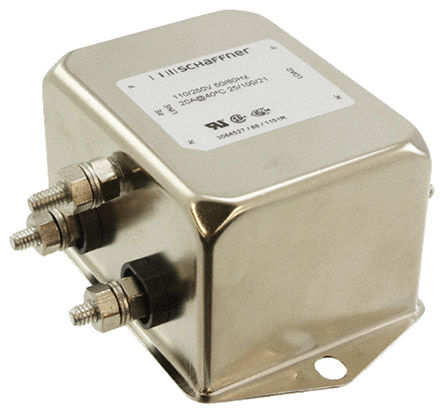

选型：额定电流 ≥ 16A，共模 + 差模滤波，金属外壳接地

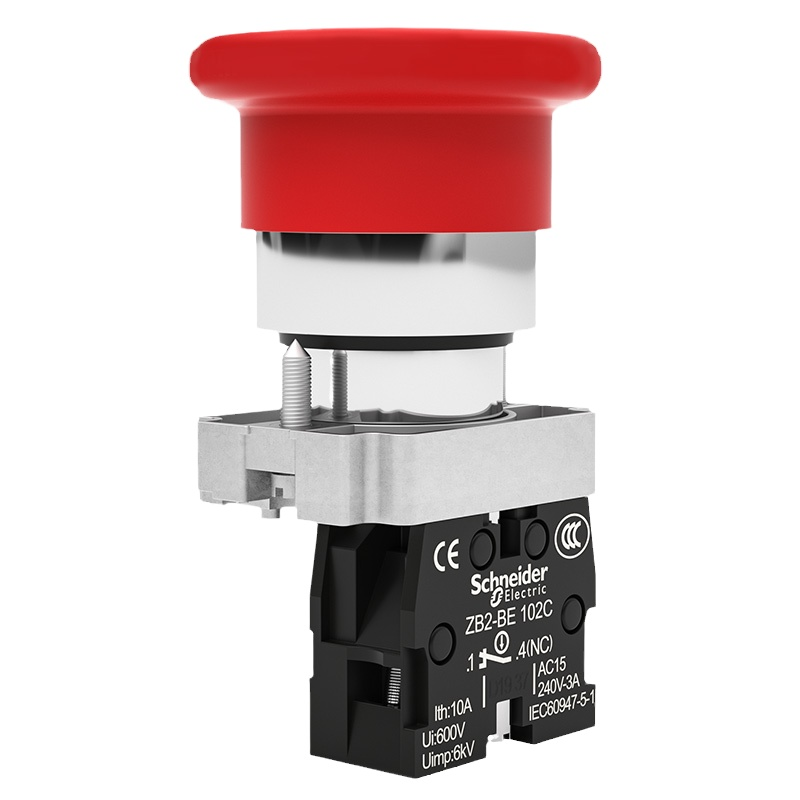

选型：常闭触点（NC），额定电流 ≥ 10A，红色蘑菇头

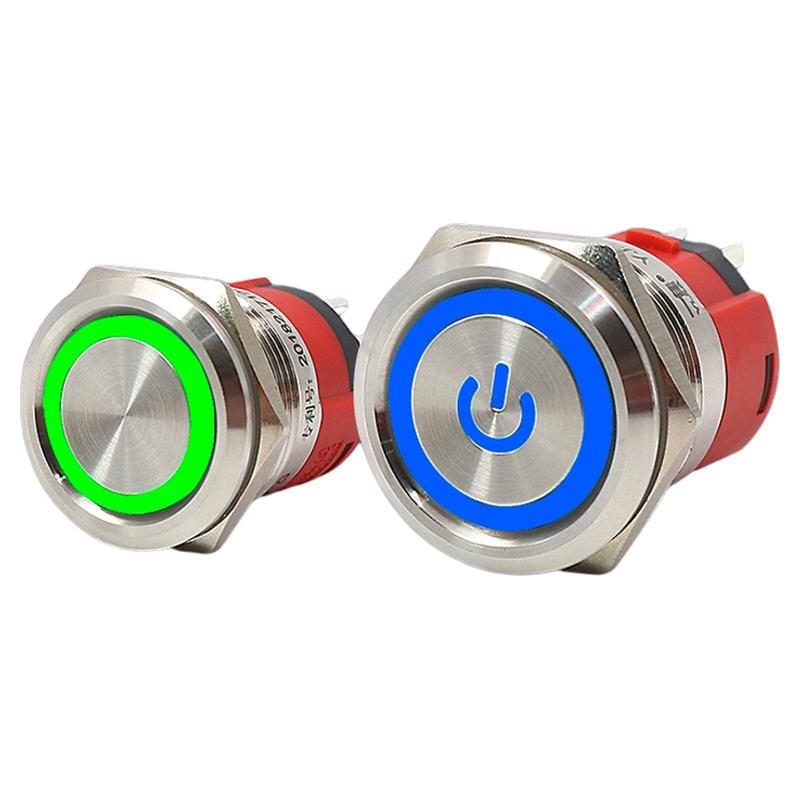

选型：22mm 金属自锁按钮开关，带钥匙锁或旋钮锁，额定电流 ≥ 10A

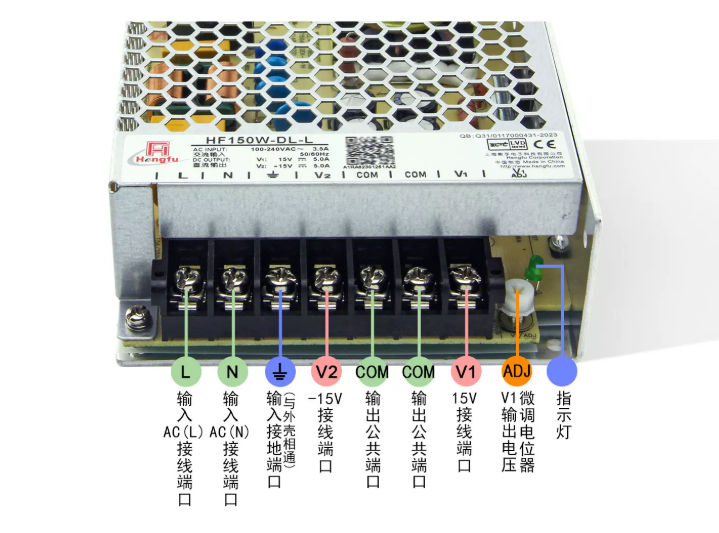

端子（从左到右）：L、N、⏚、V2(-15V)、COM、COM、V1(+15V)、ADJ
注意：ADJ 是微调端子，出厂已校准，不要动！

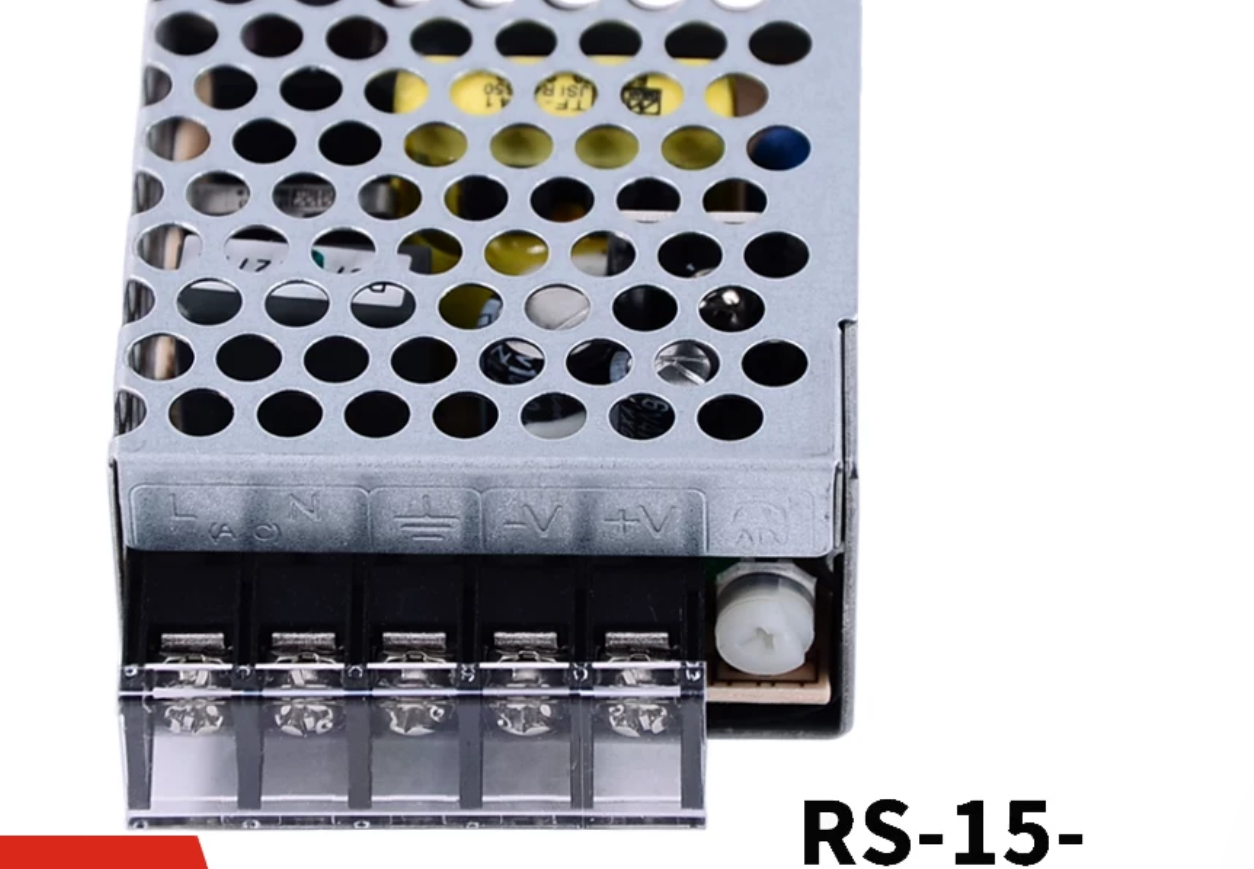

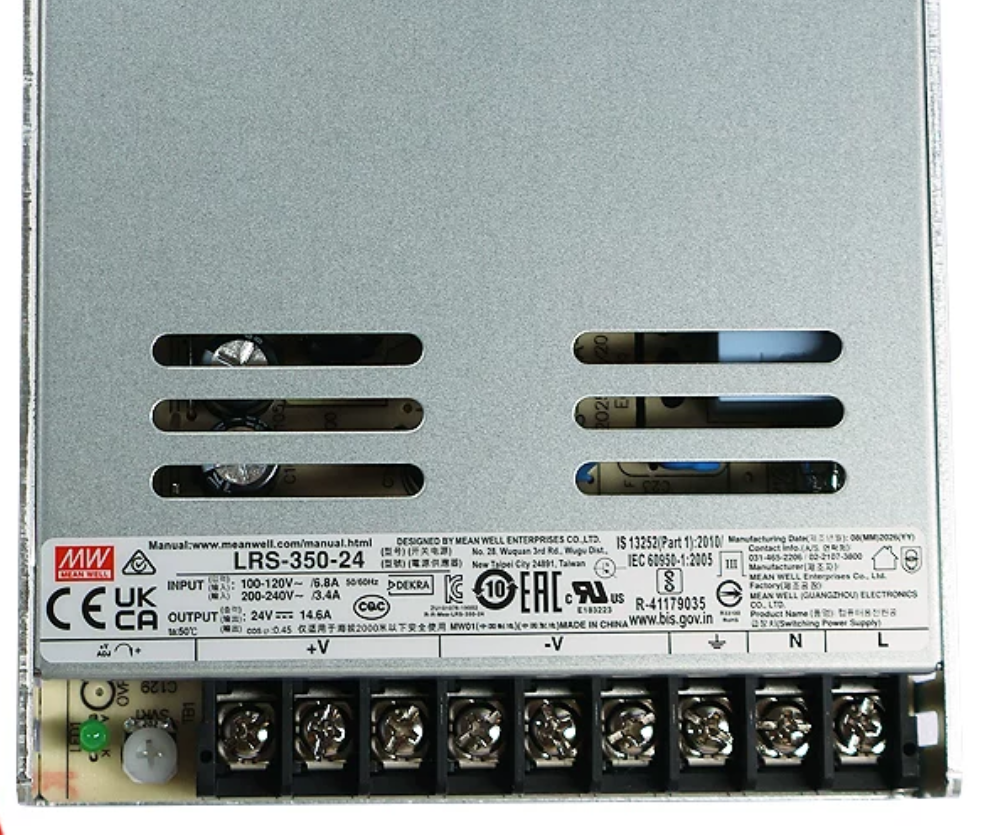

端子：L、N、⏚（交流输入侧）、-V、+V（直流输出侧）
端子：L、N、⏚（交流输入侧）、-V、+V（直流输出侧）

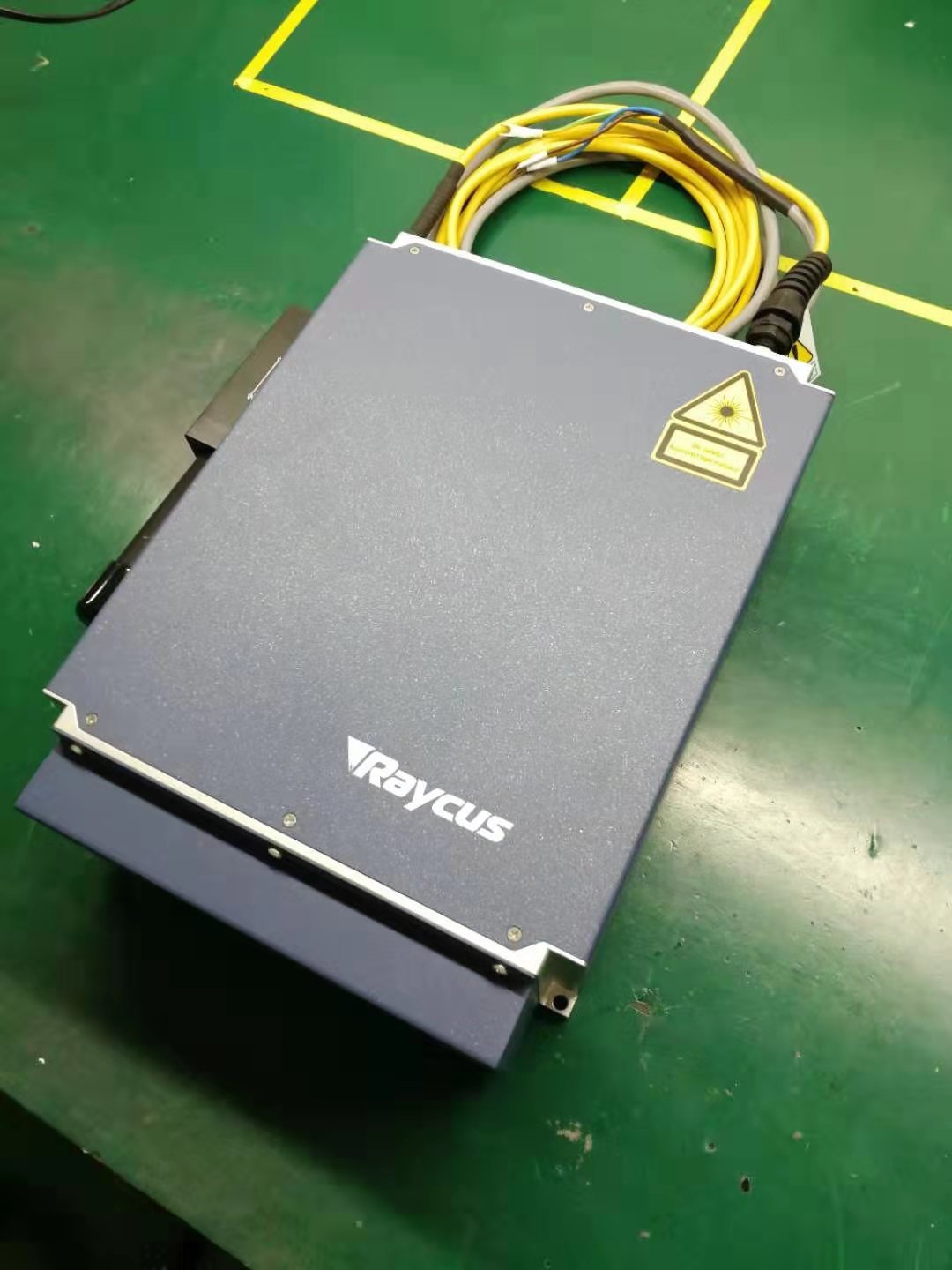

接口：DB25 控制口（接打标卡 J3）+ 24V 电源输入（接 LRS-350-24）

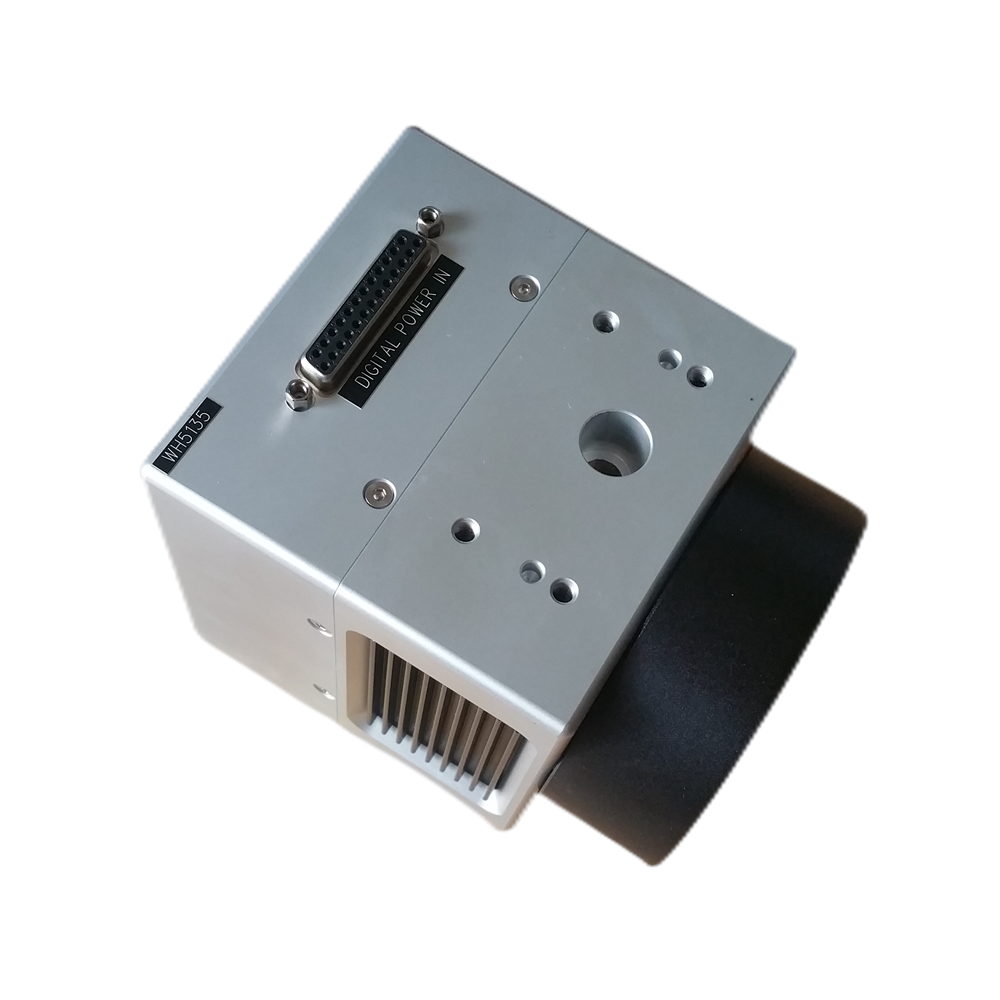

需要：±15V 供电（来自衡孚电源）+ XY 模拟信号（来自打标卡）

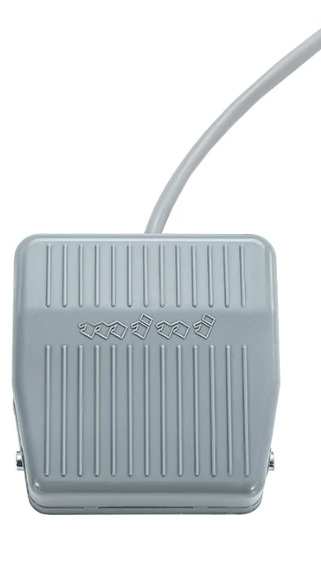

接线：两根线，接打标卡 J4 的 Pin 3 (GIN4) 和 GND

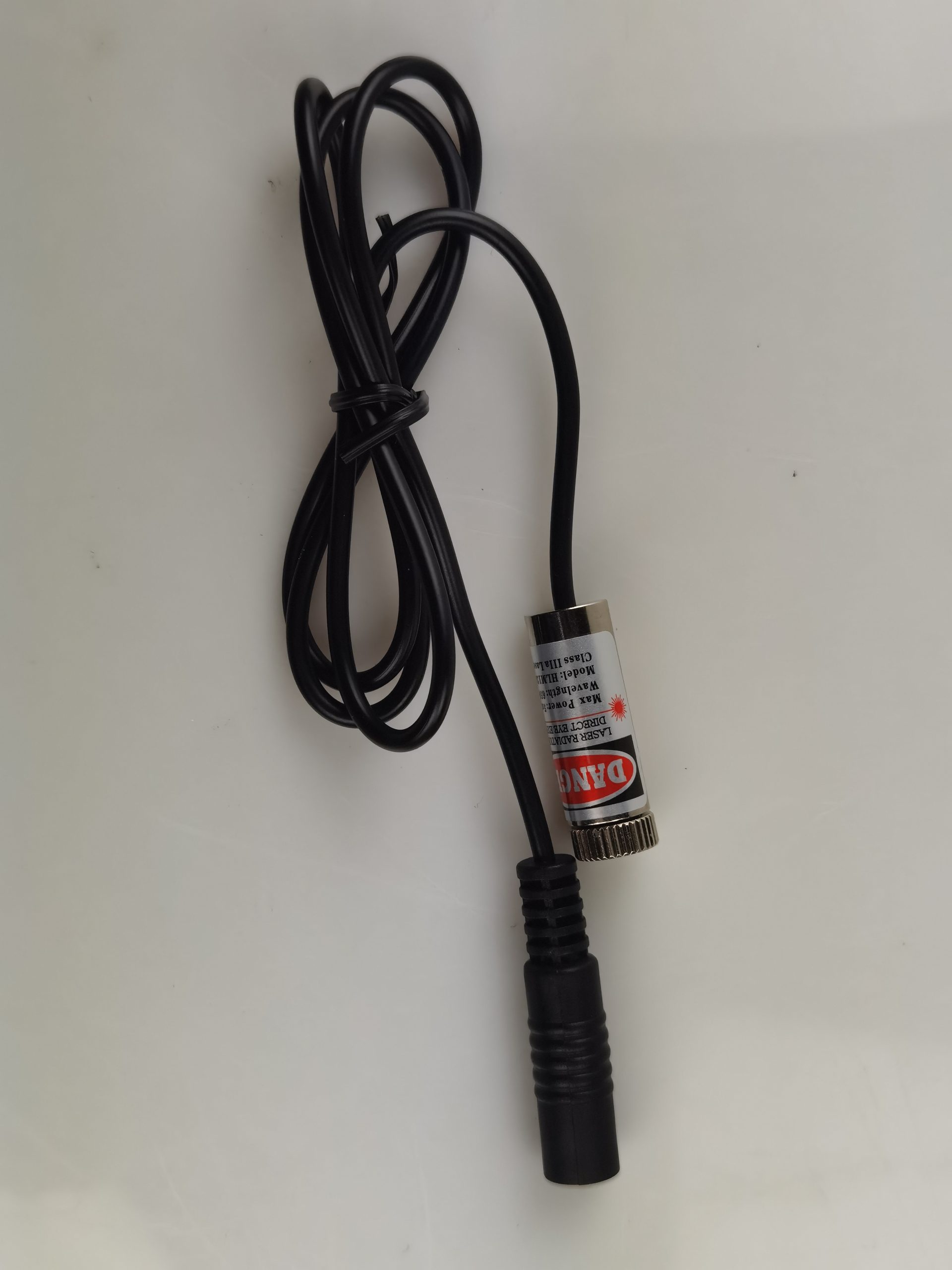

接线：两根线接打标卡 J4 的 OUT 端口（如 Pin 2/OUT4）+ GND，通过 OUT 端口电压控制亮灭
注意：如果激光器自带内置红光，则不需要外置红光指示器
安装位置：激光器出光口与振镜入光口之间，红光指示器对准合束镜的反射面

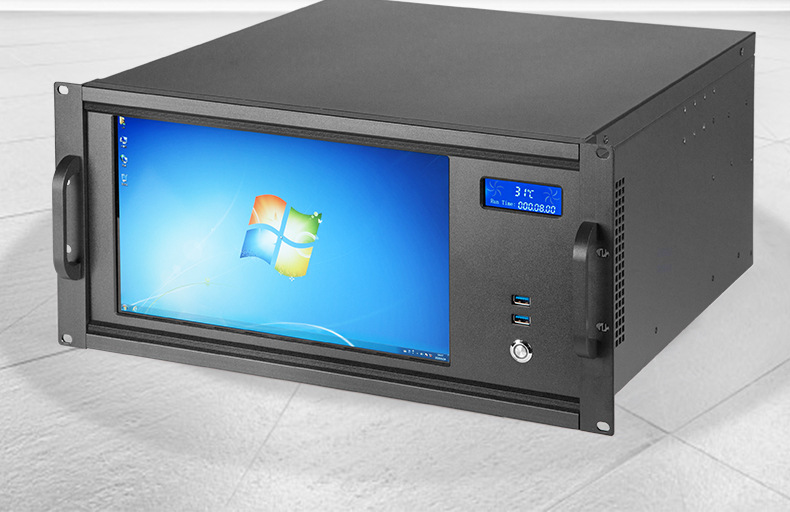

接口：USB-A 或 以太网口

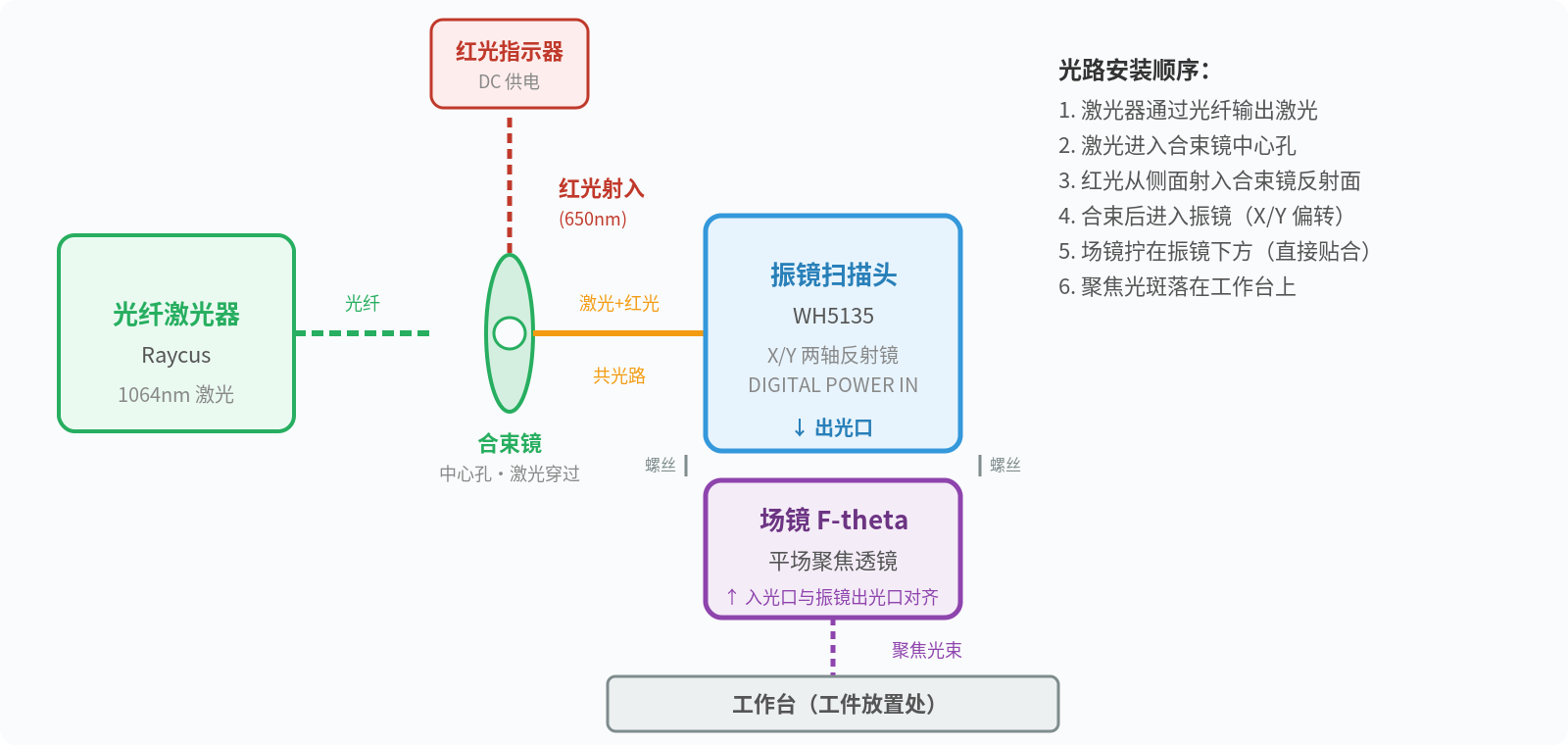

光路光路安装示意图：场镜 + 合束镜 + 红光指示器
① 场镜安装在振镜的下方，振镜出光口和场镜入光口对齐，用螺丝固定。

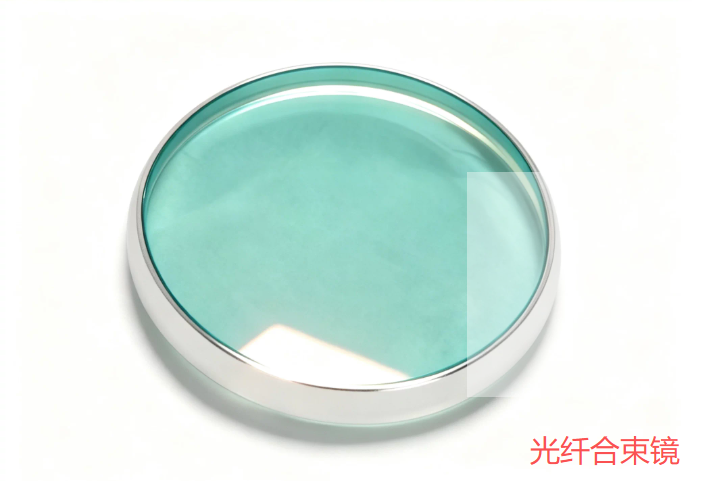

② 合束镜安装在振镜入光口之前，激光光纤头穿过合束镜中心孔，红光指示器对准合束镜侧面反射。
③ 红光和激光必须在合束镜处精确对准，否则红光预览位置和实际打标位置会有偏差。
④ 安装顺序：振镜 → 场镜 → 合束镜 → 红光指示器，先装好振镜和场镜，再装合束镜调光路。
2准备工具和材料
接线之前，把以下工具和材料准备好，避免中途去找东西：
• 220V 市电有致命危险，操作前务必断电！
• 接线时确保总开关处于关闭状态
• 如果不确定自己能否安全操作，请找电工协助
4整体接线概览

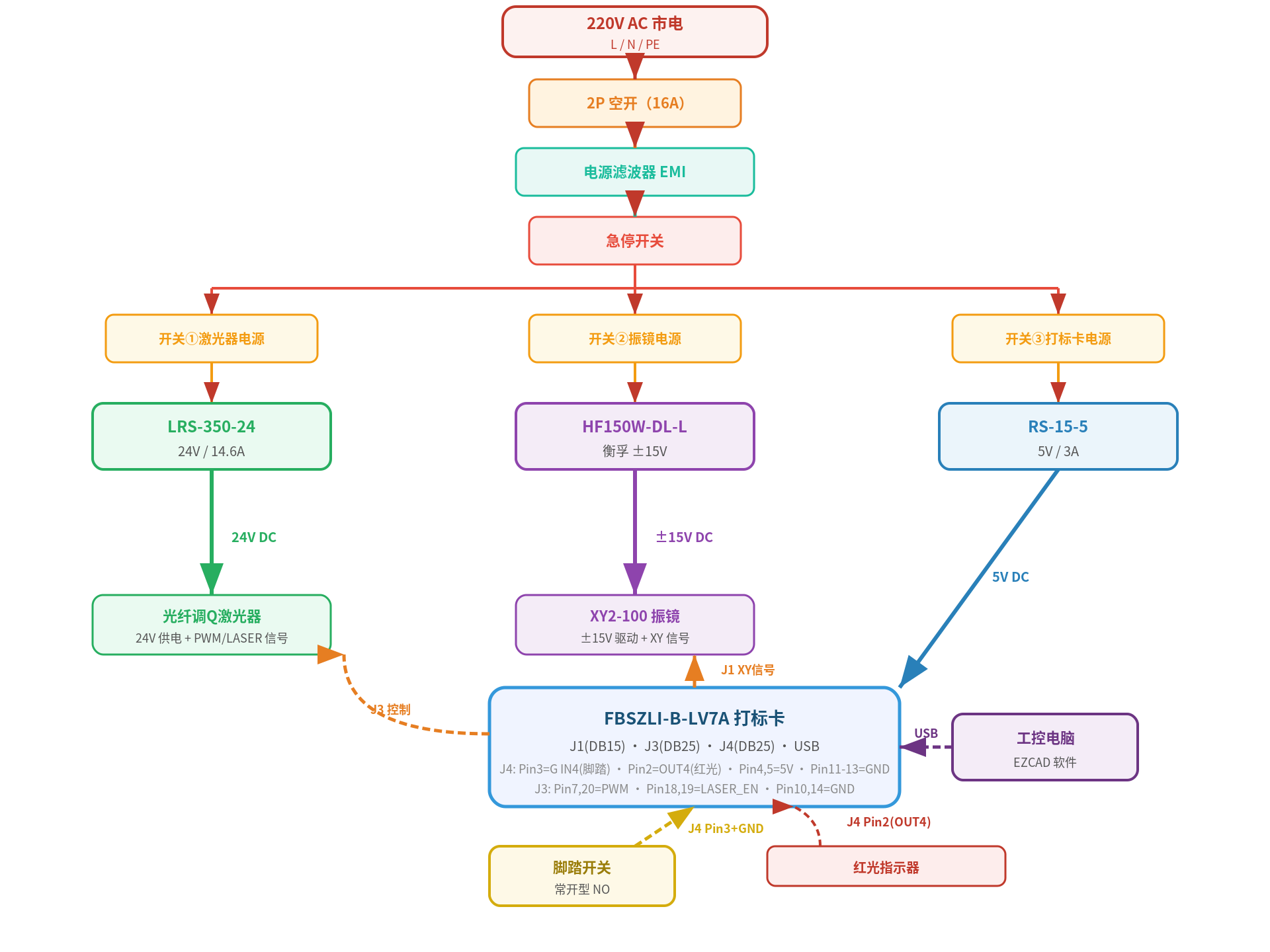

先看全局，再看细节。下面这张图展示了所有部件之间的连接关系：
① 220V 市电 → 分三路给三台电源供电
② RS-15-5 输出 5V → 给打标卡供电
③ LRS-350-24 输出 24V → 给激光器供电
④ 衡孚 HF150W-DL-L 输出 ±15V → 给振镜供电
⑤ 打标卡 J1(DB15) → 振镜 XY 信号
⑥ 打标卡 J3(DB25) → 激光器控制信号 (PWM+ / LASER+)
⑦ 打标卡 J4 Pin2(OUT4)+GND → 外置红光指示器（激光器自带红光则无需）
⑧ 打标卡 J4 Pin3+GND → 脚踏开关
⑨ 工控电脑 → USB → 打标卡
配电220V 配电架构设计（抗干扰 + 安全保护）
打标机内部有多个高频开关电源（激光器 350W、振镜 150W、打标卡 15W），会产生大量电磁干扰（EMI）。
同时，激光器和振镜是精密设备，对电源质量要求高。不合理的配电会导致：
① 打标线条抖动/不清晰（电源噪声干扰振镜信号）
② 打标卡通信不稳定（USB/网络被干扰）
③ 电网污染（影响同一回路上的其他设备）
④ 短路/过载时无法及时断电（安全隐患）

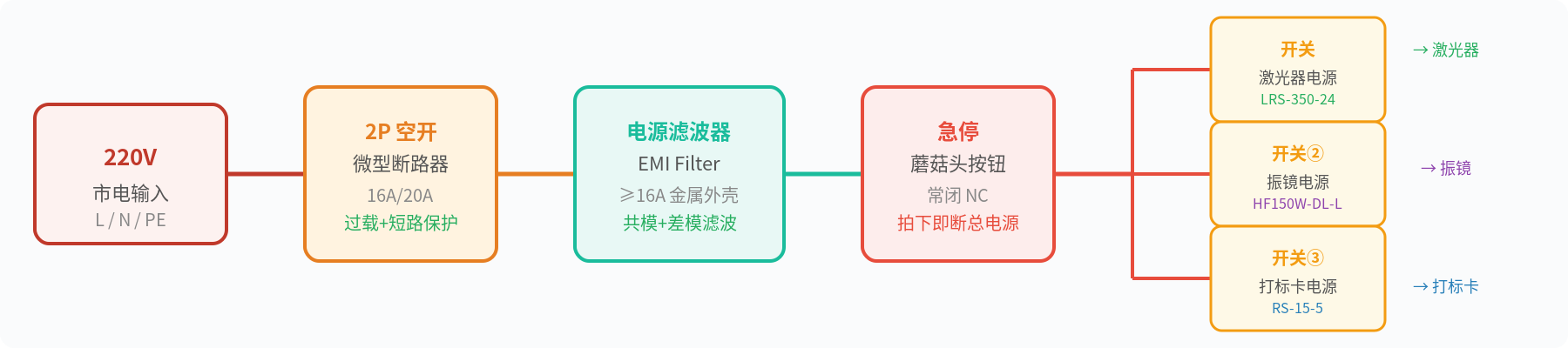

配电链路（从市电到各电源）：
220V 市电 → 2P 空开（总保护，过载/短路自动跳闸）
→ 电源滤波器（滤除 EMI 电磁干扰，保证电源质量）
→ 急停开关（拍下立即切断整机 220V，旋转复位）
→ 分三路 → 自锁开关①②③（分别独立控制激光器/振镜/打标卡电源的通断）
为什么每个电源要独立开关？
① 维护安全：只开打标卡和振镜调试软件，激光器保持断电
② 延长寿命：激光器不用时单独断电，减少无效工作时间
③ 排查故障：某路出问题时单独关闭，不影响其他部分
④ 防止误触：自锁设计，非操作人员无法随意开关
5第一步：配电区接线（220V→空开→滤波器→急停→3路开关）
操作前务必确认总闸已关闭。接线完成后仔细检查无误，再通电。
按照配电架构，220V 市电进入机柜后按以下顺序串联，最后分三路到三个电源：
① 220V 市电进线（L 火线 / N 零线 / PE 黄绿地线）
→ 接入 2P 空开 的上端输入（L 接左极，N 接右极，PE 直接过）
② 2P 空开出线（下端 L/N）
→ 接入 电源滤波器 的 LINE 端（L 接 L，N 接 N，PE 接滤波器外壳螺丝）
③ 电源滤波器 LOAD 端出线（L/N/PE）
→ 接入 急停开关 的输入端（常闭 NC 触点，串联 L 线）
④ 急停开关出线
→ 分三路，分别接入三个22mm 自锁开关的输入端
⑤ 三个 22mm 自锁开关出线：
• 开关① → LRS-350-24（激光器电源）的 L/N/PE
• 开关② → HF150W-DL-L（振镜电源）的 L/N/⏚
• 开关③ → RS-15-5（打标卡电源）的 L/N/PE
每台电源接 3 根线，共 9 根线。
• 市电 L（火线·棕色线） → 接 RS-15-5 的 L 端子
• 市电 N（零线·蓝色线） → 接 RS-15-5 的 N 端子
• 市电 PE（地线·黄绿线） → 接 RS-15-5 的 ⏚ 接地端子
用螺丝刀拧紧螺丝，确保线头不松动。
• 市电 L → L | 市电 N → N | 市电 PE → ⏚
• 市电 L → L | 市电 N → N | 市电 PE → ⏚
⚠️ ADJ 端子不要接任何东西！那是电压微调，出厂已校准。
6第二步：三台电源 → 各设备供电
RS-15-5 输出 5V DC，给打标卡供电。接在打标卡的 J4 DB25 接口上。
• RS-15-5 的 -V 端子 → 用黑色线连到 J4 DB25 的 Pin 11、12、13（这三个脚并联，都是 GND）
⚠️ 正负极千万不能接反！接反会烧毁打标卡。接好后用万用表量一下确认 +V 输出为 5V±0.2V。
6.2LRS-350-24 → 激光器 24V 供电
• LRS-350-24 的 -V 端子 → 用黑色线连到激光器电源接口的 24V-
⚠️ 注意：先不要通电，等所有线都接好后再统一上电。确认极性正确。
6.3HF150W-DL-L → 振镜 ±15V 供电
衡孚电源输出 ±15V DC，给振镜扫描头供电。振镜上有对应的端子或 DB25 接口。
• V1 (+15V) → 用红色线连到振镜的 +15V 输入
• COM → 用黑色线连到振镜的 GND（两个 COM 端子可以各接一根，增强可靠性）
• V2 (-15V) → 用蓝色线连到振镜的 -15V 输入
⚠️ V1 和 V2 千万不能接反！V1 是 +15V，V2 是 -15V，接反会烧振镜驱动板。
7第三步：打标卡 J1 → 振镜 XY 信号
打标卡通过 J1（DB15 接口）输出 XY 扫描信号，控制振镜的运动方向。
• Pin 1,9 → CLK±（时钟信号）
• Pin 2,10 → SYNC±（同步信号）
• Pin 3,11 → X±（X 轴信号） ← 接振镜 X 轴
• Pin 4,12 → Y±（Y 轴信号） ← 接振镜 Y 轴
• Pin 5,6,7 → 保留
• Pin 8,15 → GND（信号地） ← 接振镜地线
使用屏蔽线/同轴线连接，屏蔽层单端接地，减少干扰。
8第四步：打标卡 J3 → 激光器控制信号
打标卡通过 J3（DB25 接口）控制激光器的出光/关光、功率、频率等。通常使用 25 芯排线直接对插。
• Pin 7 (PWM-) + Pin 20 (PWM+) → 脉冲功率控制信号，控制激光功率和频率
• Pin 18 (LASER-) + Pin 19 (LASER+) → 激光使能信号，控制出光/关光
• Pin 10, 14 (GND) → 控制信号参考地
• Pin 17 (VCC) → 5V 电源输出（可选，给激光器控制板供电）
其他引脚：
• Pin 1-6 (P0-P5) → 功率编码（数字模式下无输出）
• Pin 9 (QKILL) → Q 开关控制
• Pin 11-12, 16, 21 → 激光器状态反馈输入
• Pin 22 (REDPT) → 红光指示信号（部分版本保留）
• Pin 23 (EMSTOP) → 急停信号
• Pin 13, 24, 25 → 悬空
9第五步：工控电脑 → 打标卡
用 USB 2.0 A-to-B 线，一头插工控电脑的 USB-A 口，另一头插打标卡的 USB-B 口。
方式 B（备选）：以太网连接
用网线连接工控电脑的网口和打标卡的以太网口。
连好后，在工控电脑上安装 EZCAD 软件。打开软件后应该能识别到打标卡。
10第六步：⭐ 红光指示器接线（外置红光）
→ 不需要外接红光指示器
→ 不需要接任何额外的线
→ 软件里不需要设置红光预览输出端口
这种情况直接跳过本步骤即可。
光路结构：激光 → 合束镜 → 振镜 → 场镜
红光从侧面射入合束镜，与激光共光路输出。
需要接线：外置红光指示器的两根线接打标卡 J4 的某个 OUT 端口 + GND。当该 OUT 端口输出电压时，红光亮起预览打标位置。
• 第 1 根线：J4 Pin 2（OUT1） → 红光指示器的 正极（+）
• 第 2 根线：J4 Pin 11、12 或 13（GND） → 红光指示器的 负极（-）
原理：当软件开启”红光预览”时，打标卡通过选定的 OUT 端口输出电压，红光指示器得电亮起。红光与激光走同一光路（通过合束镜），红光对准了 = 激光打标位置就对了。
💡 你可以用任意一个空闲的 OUT 端口（OUT1-OUT8），但软件里的设置要和实际接的端口对应。
① OUT 端口是 TTL 电平输出，输出电流 ≤ 10mA。如果红光模块功率较大（工作电流 > 10mA），不能直接接，需要加继电器或驱动板放大电流。
② 有些红光指示器自带独立电源，只需要一个通/断控制信号，这种情况 OUT 端口接控制端即可。
③ 红光模块安装在振镜旁边（合束镜的入光口），需要调整光路使其与激光主光路重合。
打开 EZCAD → 按 F3 进入参数 → 找到 「输出端口」 → 「红光预览输出端口」：
• 如果你接的是 Pin 2（OUT4）→ 软件选 OUT4
• 如果你接的是 Pin 10（OUT5）→ 软件选 OUT5
• 原则：软件设置必须和你实际接的 OUT 端口编号一致
11第七步：⭐ 脚踏开关接线（常开型）
• 第 1 根线：脚踏开关常开触点的一端 → J4 Pin 3（GIN4）
• 第 2 根线：脚踏开关常开触点的另一端 → J4 Pin 11、12 或 13（GND）
踩下时 Pin 3 与 GND 短接 → 触发打标。松开时断开 → 停止。
GIN4 是打标卡上唯一带硬件滤波的输入口。脚踏开关是机械触点，踩下瞬间会产生微小的弹跳抖动（持续几十微秒）。
• 如果接在 GIN4：滤波器自动消除 <120μs 的抖动脉冲 → 踩一次打一次 ✅
• 如果接在 GIN14/GIN15（没有滤波）：抖动可能被识别为多次触发 → 踩一次打两次 ❌
接触电阻要求 < 100Ω。
① 打开 EZCAD → 按 F3 → 「端口」 → 「开始标刻端口」 → 选 GIN4
② 按 F3 → 「其它」 → 勾选 ✅ 「使能标刻开始信号锁存模式」
12第八步：EZCAD 软件端口配置
所有线接好后，在工控电脑上打开 EZCAD 软件，按以下步骤配置：
拨到 ON = CO2/YAG 模式
13打标卡接口引脚定义图
J4 DB25 — 电源 + IO 接口
IN14
OUT4★
IN4★
V+
V+
STRT
IN15
OT5
GND
GND
GND
XD+
XP+
Pin 1,9 GIN14/GIN15 通用输入
Pin 2,10 OUT1/OUT5 通用输出（OUT1→红光指示器）
Pin 4,5 5V 电源输入 +
Pin 11-13 GND 电源地
J3 DB25 — 激光器控制接口（光纤模式）
P0
P1
P2
P3
P4
P5
PWM-
PWMTTL
QKILL
GND
LS0
LS1
GND
VCC
LSR-
LSR+
PWM+
RED★
EMST
DA1
DA2
LS2
LS3
Pin 18,19 LASER± 激光使能
Pin 10,14 GND 参考地
Pin 17 VCC 5V 输出
14开机验证清单
所有线接好、软件配置完成后，按以下顺序通电并逐项验证：
① 2P 空开处于断开状态
② 急停开关处于按下（断开）状态
③ 三个 22mm 自锁开关均处于关闭状态
④ 所有接线端子螺丝已拧紧，无裸露线头
① 合上 2P 空开 → 确认电源滤波器指示灯亮（如有）
② 旋转复位 急停开关 → 确认总路通电
③ 打开开关③ → 开 RS-15-5（打标卡 5V 电源）→ 确认打标卡指示灯亮
④ 打开开关② → 开 HF150W-DL-L（振镜电源）→ 确认振镜归位
⑤ 打开开关① → 开 LRS-350-24（激光器 24V）→ 确认激光器指示灯正常
- 合上 2P 空开 → 滤波器是否有电（指示灯/万用表确认）
- 复位急停 → 三路 22mm 自锁开关输入端是否有 220V
- 打标卡 5V 通电 → 板卡上指示灯是否亮起
- 打开 EZCAD → 是否能识别到打标卡（不报错）
- 振镜通电 → 振镜是否有”归位”动作（镜片轻微抖动后静止）
- 点击软件”红光”按钮 → 红光指示器是否亮起
- 踩脚踏开关 → 软件是否响应（状态栏变化）
- 放一块废材在工作台上 → 踩脚踏 → 是否正常打标
- 检查打标内容是否清晰、位置是否正确
- 检查振镜运动是否平稳、无异响
① 先关开关① → 关 LRS-350-24（激光器）
② 再关开关② → 关 HF150W-DL-L（振镜）
③ 最后关开关③ → 关 RS-15-5（打标卡）
④ 按下急停开关 → ⑤ 断开 2P 空开
原则：先关出光的，再关运动的，最后关大脑，最后断总电源。
15常见故障排查
| 现象 | 可能原因 | 解决方法 |
|---|---|---|
| 踩脚踏没反应 | ① 软件没设 GIN4 ② 没勾选锁存模式 ③ 线接错了 |
① F3 → 端口 → 开始标刻端口选 GIN4 ② F3 → 其它 → 勾选锁存 ③ 检查 Pin 3 和 GND 是否接对 |
| 踩一次打两次 | 脚踏接到了 GIN14/GIN15（没有滤波） | 改接到 GIN4（Pin 3），它有硬件防抖 |
| 红光不亮（外置红光） | ① 软件红光预览输出端口没选或选错了 ② OUT4 线没接好 ③ 红光模块电流 > 10mA ④ 激光器自带红光，无需外置红光 |
① F3 → 输出端口 → 红光预览输出端口选 OUT4（对应实际接线） ② 检查 J4 Pin 2 和 GND 接线 ③ 加驱动电路（继电器/三极管） ④ 确认是否需要外置红光 |
| 激光不出光 | ① 拨码开关 SW2 位置不对 ② PWM/LASER 线接错 ③ 激光器 24V 没通 |
① 确认 SW2 拨到 1,2（光纤模式） ② 检查 J3 Pin 7,20,18,19 接线 ③ 用万用表量 LRS-350-24 输出是否 24V |
| 打标位置偏移 | ① 振镜标定文件不对 ② 红光没校准 |
① 重新执行振镜标定 ② 调整红光模块位置使其与激光重合 |
| 振镜抖动/异响 | ① ±15V 接反 ② 信号线干扰 |
① 立即断电！检查 V1(+15V)/V2(-15V) 是否接对 ② 使用屏蔽线，屏蔽层单端接地 |
| EZCAD 识别不到卡 | ① USB 线问题 ② 驱动没装 ③ 5V 没通 |
① 换 USB 线试试 ② 安装金橙子驱动 ③ 量 RS-15-5 输出是否 5V |
| 合上 2P 空开即跳闸 | ① 线路短路（L/N 碰线） ② 漏电流过大（PE 未接好） ③ 空开额定电流不足 |
① 断开后级所有负载，逐一排查短路点 ② 检查所有设备 PE 接地是否可靠 ③ 确认空开额定电流 ≥ 16A |
| 打标线条抖动/不清晰 | ① 未安装电源滤波器 ② 信号线与强电混扎 ③ 接地不良 |
① 确认电源滤波器已接入并接地 ② 信号线与 220V 线分开走线，间距 ≥ 10cm ③ 检查接地排连接是否牢固 |
| 按下急停后无法恢复 | ① 急停开关未正确复位（需旋转复位） ② 急停触点接错（应接 NC 常闭） |
① 顺时针旋转急停按钮使其弹起复位 ② 检查急停接线是否接在 NC（常闭）触点上 |
| 某路电源无法通电 | ① 对应带锁自锁开关未打开 ② 开关接线松动 ③ 开关额定电流不足 |
① 确认对应 22mm 自锁开关已打开 ② 检查开关输入/输出端接线螺丝 ③ 确认开关额定电流 ≥ 10A |
