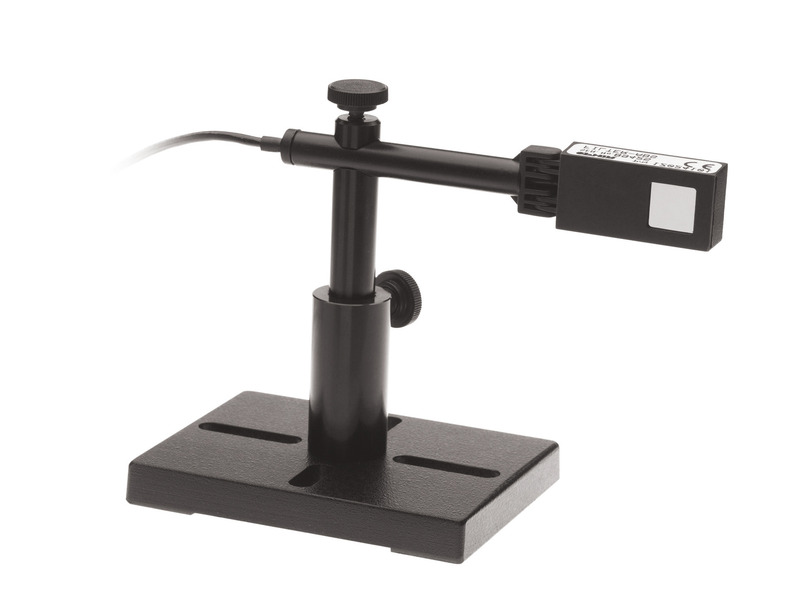

PD300-UV 是 OPHIR 宽带硅光电二极管功率传感器，配备可拆卸外部滤光片，覆盖 200-1100nm 光谱范围，具备超大动态范围。滤光片卸下（Filter Out）时功率范围 20pW-3mW，装上滤光片（Filter In）时功率范围 2µW-300mW。传感器带有旋转支架，方便在难以测量的位置进行测量。本款为标准 1.5m 电缆版本。
产品概述
PD300-UV 是一款通用型光电二极管功率传感器，适用于从紫外到近红外的宽光谱激光功率测量。传感器配备标准可拆卸滤光片，支持 Filter In/Filter Out 两种工作模式，灵活适应不同功率量级的测量需求。内置背景光消除功能，提高测量精度。有效探测面积 10×10mm（Filter Out）/ Ø5mm（Filter In）。
| 规格参数 | |
|---|---|
| 型号 | PD300-UV |
| 货号（P/N） | 7Z02413 |
| 探测器类型 | 硅光电二极管（Silicon Photodiode） |
| 滤光片模式 | 可拆卸外部滤光片（Filter In / Filter Out） |
| 光谱范围（Filter Out） | 200-1100nm |
| 光谱范围（Filter In） | 220-1100nm |
| 功率范围（Filter Out） | 20pW – 3mW |
| 功率范围（Filter In） | 2µW – 300mW |
| 有效探测面积（Filter Out） | 10×10mm |
| 有效探测面积（Filter In） | Ø5mm |
| 分辨率（Filter Out） | 0.001nW |
| 分辨率（Filter In） | 100nW |
| 校准不确定度 | ±1.1%（430-1000nm） |
| 精度（含温度误差） | ±10%（200-230nm）/ ±7%（230-300nm）/ ±5%（300-420nm）/ ±3%（420-980nm）/ ±2%（420-980nm Filter Out）/ ±7%（980-1100nm） |
| 损伤阈值 | 10 W/cm²（UV）/ 50 W/cm²（可见-近红外） |
| 最大脉冲能量 | 50µJ |
| 响应时间 | 0.2s |
| 光束位置依赖性 | ±2% |
| 尺寸 | 119.5 L × 65 W × 42 D (mm) |
| 接口 | DB15 Smart Connector |
| 电缆长度 | 1.5m（标准配置） |
| 认证 | CE, UKCA, China RoHS |
兼容表头
| 表头型号 | 货号 | 功能描述 |
|---|---|---|
| Centauri | 7Z06250 | 高性能智能功率/能量表头 |
| Vega | 7Z01555 | 通用智能功率/能量表头 |
| Nova II | 7Z01550 | 经济型智能功率/能量表头 |
| StarBright | 7Z01560 | 紧凑智能功率/能量表头 |
| StarLite | 7Z01565 | 便携智能功率/能量表头 |
| Nova | 7Z01510 | 经典智能功率/能量表头 |
兼容 PC 接口设备
| 设备型号 | 货号 | 功能描述 |
|---|---|---|
| Juno | 7Z06240 | USB 功率/能量表接口 |
| Juno-RS | 7Z06241 | USB RS-232 功率/能量表接口 |
| EA-1 | 7Z06245 | 以太网功率/能量表接口 |
| Quasar | 7Z06255 | USB 高功率传感器接口 |
可选光纤适配器
| 适配器类型 | 说明 |
|---|---|
| ST 适配器 | ST 接口光纤适配 |
| FC 适配器 | FC 接口光纤适配 |
| SMA 适配器 | SMA 接口光纤适配 |
| SC 适配器 | SC 接口光纤适配 |
