RXM10BF 超快光接收器

产品概述

Thorlabs RXM10BF 是一款光纤耦合超快光接收器（Ultrafast Photoreceiver），核心为密封的 InGaAs 放大探测器模块，集成光电二极管与低噪声跨阻放大器（TIA），带宽 40 kHz – 10 GHz，波长范围 750 – 1650 nm。模块安装在坚固的铝质外壳内，外壳集成电流监控电路与 DC 光电流数字显示屏，兼顾实验室与 OEM 系统集成的易用性。

内置OM4 多模（Ø50 µm），光学输入通过 FC/PC（2.0 mm 窄键）接口耦合，FC/APC 版本可按需定制。响应度 0.85 A/W，转换增益 430 V/W，NEP 10.5 pW/√Hz，最大输入光功率 +6 dBm。RF 输出为 2.92 mm (K) 母头，AC 耦合，同相单端输出，可经微波电缆直接连接具备 50 Ω 输入的示波器或误码仪等测量仪器。

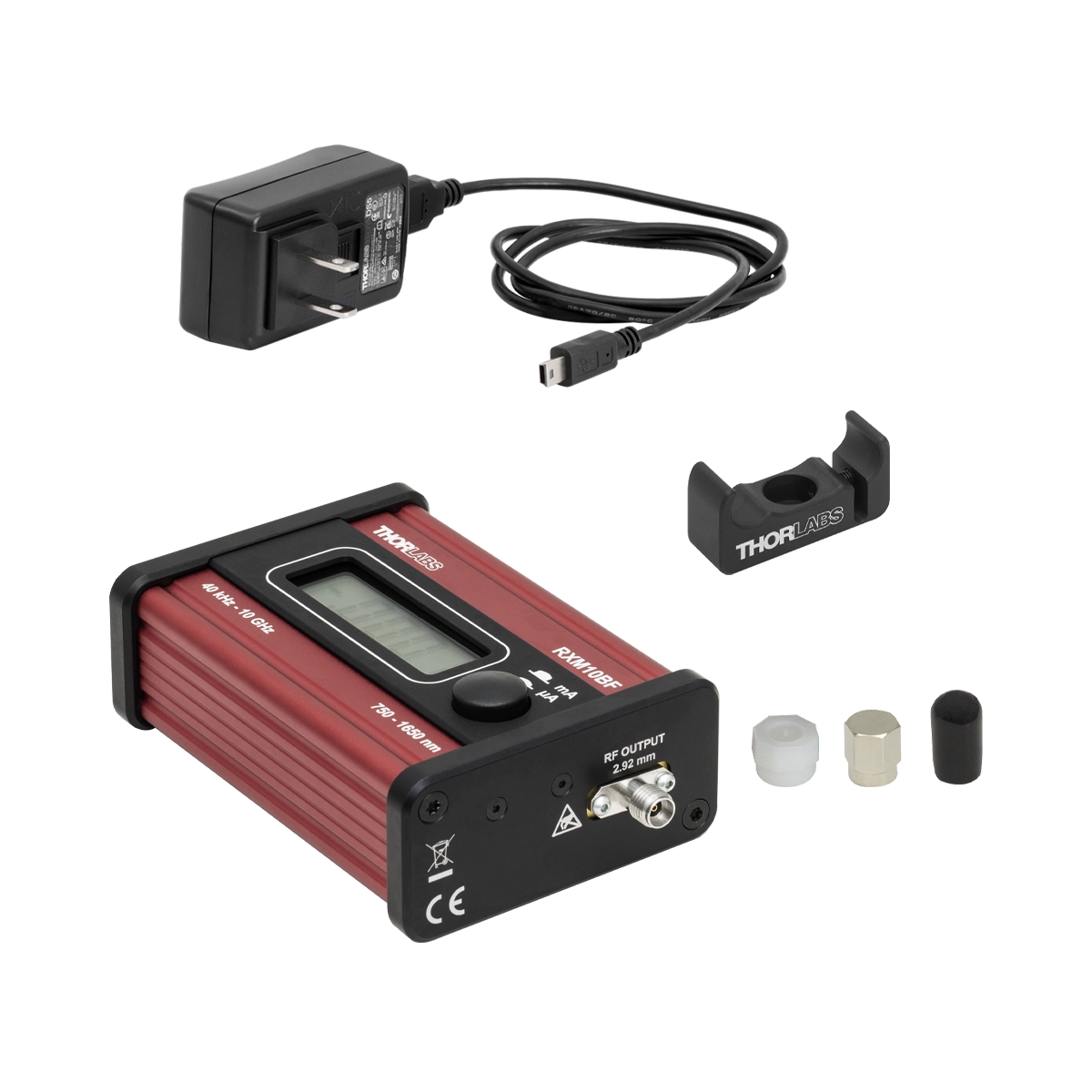

随附 DS5 +5 VDC USB 电源、USB 电缆、铝质安装支架（可安装至 8-32 / M4 螺纹的接杆或底座）以及 50 Ω 端接器。典型应用包括高速电信光链路测试（10 GbE、OC-192/768，1310/1550 nm）、微波光子学、高速光调制信号分析等。

核心规格参数

参数项	技术指标
产品型号	RXM10BF
探测器材料	InGaAs
波长范围	750 – 1650 nm
内置光纤	OM4 多模（Ø50 µm）
光学输入	FC/PC（2.0 mm 窄键；FC/APC 可定制）
带宽	40 kHz – 10 GHz
响应度	0.85 A/W（典型值 @1550 nm）
转换增益	430 V/W
光回波损耗（最大）	-17 dB
NEP	10.5 pW/√Hz
最大输入光功率	+6 dBm
RF 输出	2.92 mm (K) 母头，AC 耦合，同相单端输出
光电流监测	数字显示（最大 20 mA，分辨率 1 nA）+ SMA 模拟输出 200 mV/mA
电源	DS5 +5 VDC USB 电源（附带）

核心特点

• 集成 InGaAs 光电二极管与低噪声跨阻放大器
• 带宽 40 kHz – 10 GHz，满足超高速光信号检测需求
• 多模光纤耦合输入，FC/PC 标准接头（FC/APC 可定制）
• 内置 DC 光电流数字显示屏与 SMA 模拟监测输出
• 坚固铝质外壳，含安装支架，即插即用
• USB 供电，附带 DS5 电源适配器，使用便捷
• 出厂附带性能测试报告，可通过序列号查询详细数据

同系列对比

型号	光纤类型	波长范围	带宽	转换增益	NEP
RXM10DF	OM4 多模	700 – 870 nm	40 kHz – 10 GHz	210 V/W	20 pW/√Hz
RXM10CF	SMF-28 单模	700 – 870 nm	40 kHz – 10 GHz	230 V/W	18 pW/√Hz
RXM10BF	OM4 多模	750 – 1650 nm	40 kHz – 10 GHz	430 V/W	10.5 pW/√Hz
RXM10AF	SMF-28 单模	850 – 1650 nm	40 kHz – 10 GHz	450 V/W	10 pW/√Hz
RXM15EF	OM4 多模	750 – 1650 nm	45 kHz – 15 GHz	420 V/W	10 pW/√Hz
RXM25DF	OM4 多模	700 – 870 nm	500 kHz – 25 GHz	60 – 5000 V/W	20 pW/√Hz
RXM25BF	OM4 多模	750 – 1650 nm	500 kHz – 25 GHz	80 – 8000 V/W	8 pW/√Hz
RXM33BF	OM4 多模	750 – 1650 nm	45 kHz – 33 GHz	95 – 3150 V/W	8 pW/√Hz
RXM38AF	SMF-28 单模	800 – 1650 nm	45 kHz – 38 GHz	75 – 3375 V/W	19 pW/√Hz
RXM40AF	SMF-28 单模	1250 – 1650 nm	300 kHz – 40 GHz	140 – 3650 V/W	24 pW/√Hz
RXM42AF	SMF-28 单模	800 – 1650 nm	45 kHz – 42 GHz	65 – 2700 V/W	18 pW/√Hz

技术参数详解

光学性能：RXM10BF 采用高性能 InGaAs 光电二极管，在 750 – 1650 nm 波长范围内提供稳定可靠的光电转换。典型响应度 0.85 A/W（典型值 @1550 nm），确保较高的光-电转换效率和灵敏度。

带宽与增益：放大器带宽覆盖 40 kHz – 10 GHz，转换增益 430 V/W。固定增益设计，提供稳定可靠的输出性能。低噪声设计确保输出信号具有高信噪比。

光电流监测：前面板配备 4.5 位数字显示屏，可实时显示 DC 光电流值（最大 20 mA，分辨率 1 nA），支持 µA/mA 量程切换。同时提供 SMA 模拟输出（200 mV/mA），方便外接电压表或数据采集设备进行远程监测。

RF 输出接口：2.92 mm (K) 母头，AC 耦合，同相单端输出。输出阻抗 50 Ω，AC 耦合，可通过标准微波同轴电缆直接连接示波器、频谱分析仪或误码率测试仪。

应用领域

• 高速光通信链路测试（10 Gb/s ~ 40 Gb/s，PON、WDM 系统）
• 微波光子学与射频光纤传输（RoF）
• 光调制信号分析与眼图测量
• 光学时钟恢复与数据恢复电路验证
• 光纤传感系统信号检测
• 脉冲激光特性分析（上升时间、脉冲宽度测量）
• 激光雷达与光学相干断层扫描（OCT）
• 科研实验室通用超高速光信号检测

操作说明

开箱检查：确认包装盒内含光接收器主机、DS5 USB 电源适配器、USB 电缆、安装支架、50 Ω 端接器（部分型号）和产品文档。

使用步骤：

1. 将光接收器通过安装支架固定到光学平台或接杆上
2. 连接 DS5 电源适配器到 USB 接口，打开电源开关
3. 使用微波同轴电缆将 RF 输出连接到 50 Ω 输入的测量仪器
4. 清洁光纤端面后，将 FC/PC 光纤跳线插入光学输入接口
5. 调整输入光功率至安全范围（不超过 +6 dBm）
6. 通过前面板显示屏观察光电流值，确认工作正常
7. 直接观察测量仪器上的输出信号

常见问题

Q1：如何获取我这台接收器的详细测试数据？
A：可以在 Thorlabs 官网 Document Portal 页面输入产品序列号下载出厂测试报告，包含频率响应、脉冲响应等详细性能数据。

Q2：显示屏不亮怎么办？
A：首先检查 USB 电源是否正确连接，电源开关是否打开。若仍无法正常显示，请联系技术支持。

Q3：测量时信号有噪声怎么办？
A：请检查光纤端面是否清洁，连接器是否正确对接。确保测量仪器输入阻抗设置为 50 Ω。使用高质量的微波同轴电缆，避免线缆弯折过度。若使用差分型号，注意两端输出均需正确端接。

Q4：可以使用 FC/APC 接头吗？
A：标准型号配置 FC/PC 接头（2.0 mm 窄键），FC/APC 版本可联系我们定制。
