描述

产品概述

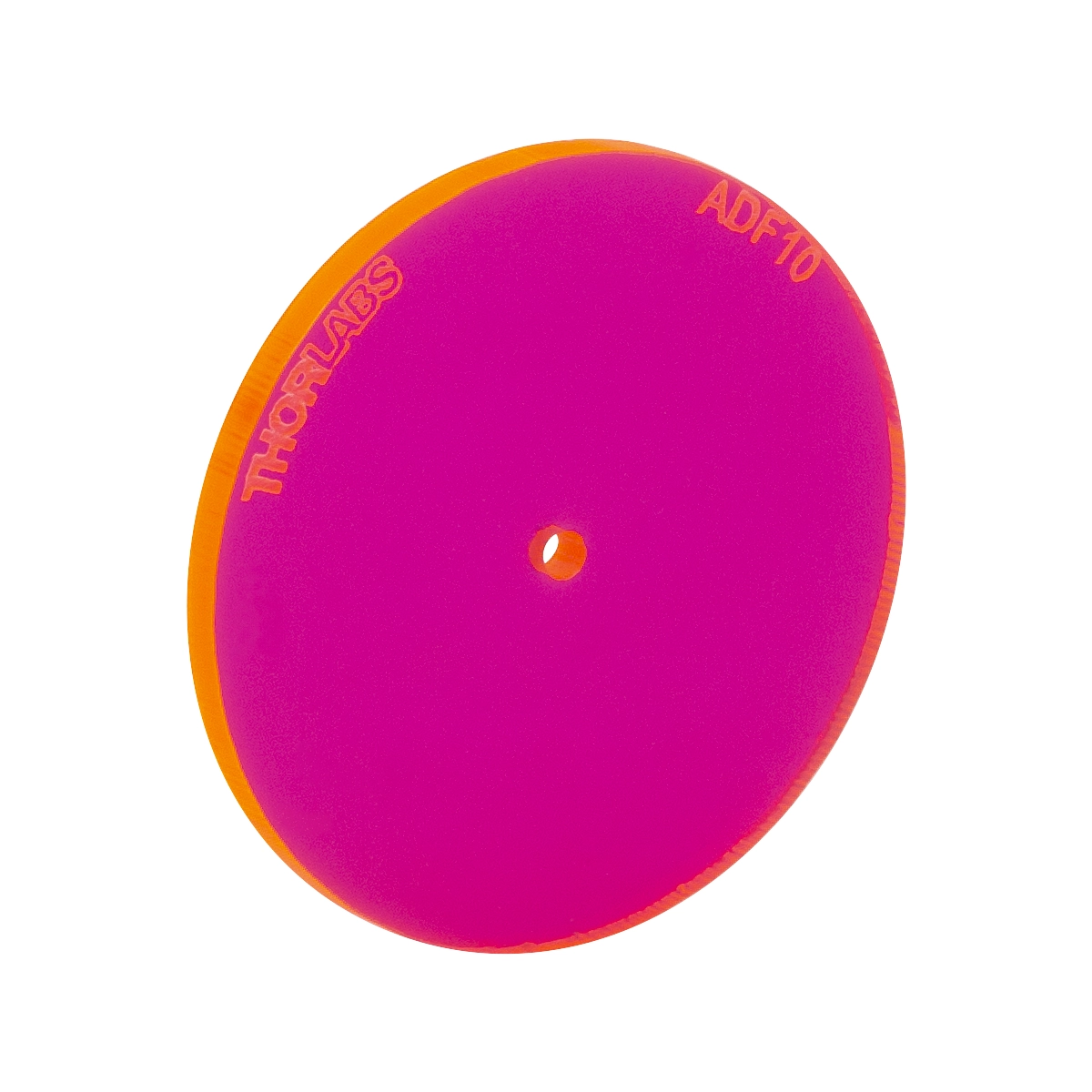

ADF10是一款专为荧光成像系统校准设计的红色荧光对准盘，其透射光谱覆盖300 nm至700 nm波长范围。该产品采用铸亚克力（Cast Acrylic）基板制造，在565 nm激发光下能够产生连续且均匀的红色荧光场，其荧光与透射特性与FSK6红色荧光显微镜载玻片保持完全一致。

在物理规格方面，ADF10的直径为Ø1英寸（25.4 mm），厚度控制在1.7 ± 0.5 mm。圆盘采用带中心孔设计，整体结构紧凑，可直接兼容Thorlabs的1英寸固定光学支架、标准镜筒以及30 mm笼式系统进行安装与固定。

该对准盘的核心功能在于为宽场、共聚焦或多光子荧光成像系统提供标准化的荧光参考。在正式引入生物或化学荧光样品前，研究人员可利用ADF10产生的均匀荧光场，精确评估系统的视场覆盖范围、照明均匀度以及样品光路对准状态。

核心规格参数

厚度	1.7 ± 0.5 mm
基板材料	铸亚克力 (Cast Acrylic)
直径	1″ (25.4 mm)
示例激发波长	565 nm (M565F3 LED)
荧光匹配	FSK6 红色载玻片
透射范围	300 nm 至 700 nm
颜色	红色 (Red)

核心特点

• 提供连续且均匀的红色荧光场，用于精确评估显微镜视场和照明一致性
• 透射光谱覆盖300 nm至700 nm，支持多种波长的激发光穿透
• 采用铸亚克力（Cast Acrylic）基板，荧光与透射特性与FSK6红色荧光载玻片完全一致
• 带中心孔设计，允许光束穿过中心区域，便于复杂光路的同轴对准
• Ø1英寸（25.4 mm）外径与1.7 ± 0.5 mm厚度，兼容标准1英寸光学支架和30 mm笼式系统
• 专为宽场、共聚焦及多光子荧光成像系统的光路校准与预测试设计

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
ADF1	荧光对准盘	蓝色	荧光激发	标准型	参考价
ADF2	荧光对准盘	绿色	荧光激发	标准型	参考价
ADF3	荧光对准盘	黄色	荧光激发	标准型	参考价
ADF4	荧光对准盘	橘色	荧光激发	标准型	参考价
ADF5	荧光对准盘	红色	荧光激发	标准型	参考价
ADF6	荧光对准盘(Ø1.5mm孔)	蓝色	荧光激发	带通孔	参考价
ADF7	荧光对准盘(Ø1.5mm孔)	绿色	荧光激发	带通孔	参考价
ADF8	荧光对准盘(Ø1.5mm孔)	黄色	荧光激发	带通孔	参考价
ADF9	荧光对准盘(Ø1.5mm孔)	橘色	荧光激发	带通孔	参考价
ADF10 ★	荧光对准盘(Ø1.5mm孔)	红色	荧光激发	带通孔	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

ADF10荧光对准盘基于铸亚克力基板内的荧光物质发光原理工作。当受到特定波长（如565 nm的M565F3 LED）的激发时，基板材料会发射出红色荧光。这种设计避免了传统荧光载玻片在光路中产生的遮挡问题，其带中心孔的结构允许激发光或发射光直接穿过中心区域，便于复杂光路的同轴对准。

在性能指标上，ADF10能够提供空间分布高度均匀的红色荧光场。其透射范围宽达300 nm至700 nm，确保了在紫外到近红外波段的激发光均能有效穿透基板。产品的光谱响应与Thorlabs的FSK6红色荧光载玻片严格匹配，保证了不同校准工具之间数据的一致性。

使用方法上，ADF10主要作为系统预测试和校准工具。在宽场显微镜中，它用于检查照明光斑的均匀性和视场边缘的渐晕情况；在共聚焦或多光子系统中，则用于验证扫描振镜的线性度及激光焦点的空间位置。通过观察荧光场的亮度分布，操作者可快速识别并修正光路中的像差或对准偏差。

兼容性方面，ADF10的Ø1英寸外径和1.7 mm厚度使其能够无缝集成到标准光学机械件中。用户可直接将其放入1英寸固定光学支架、SM1镜筒或30 mm笼式系统的笼板中。这种标准化的机械接口设计，大幅简化了荧光成像系统搭建过程中的组件替换与光路调试流程。

需要注意的是，ADF10提供的荧光和透射光谱数据为典型值，不同生产批次之间可能存在微小差异。对于需要特定颜色、非标准尺寸（最大可达1′ x 2’）或特殊形状的应用场景，用户可联系Thorlabs技术支持进行定制加工。
