ADF2 – 荧光对准盘
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

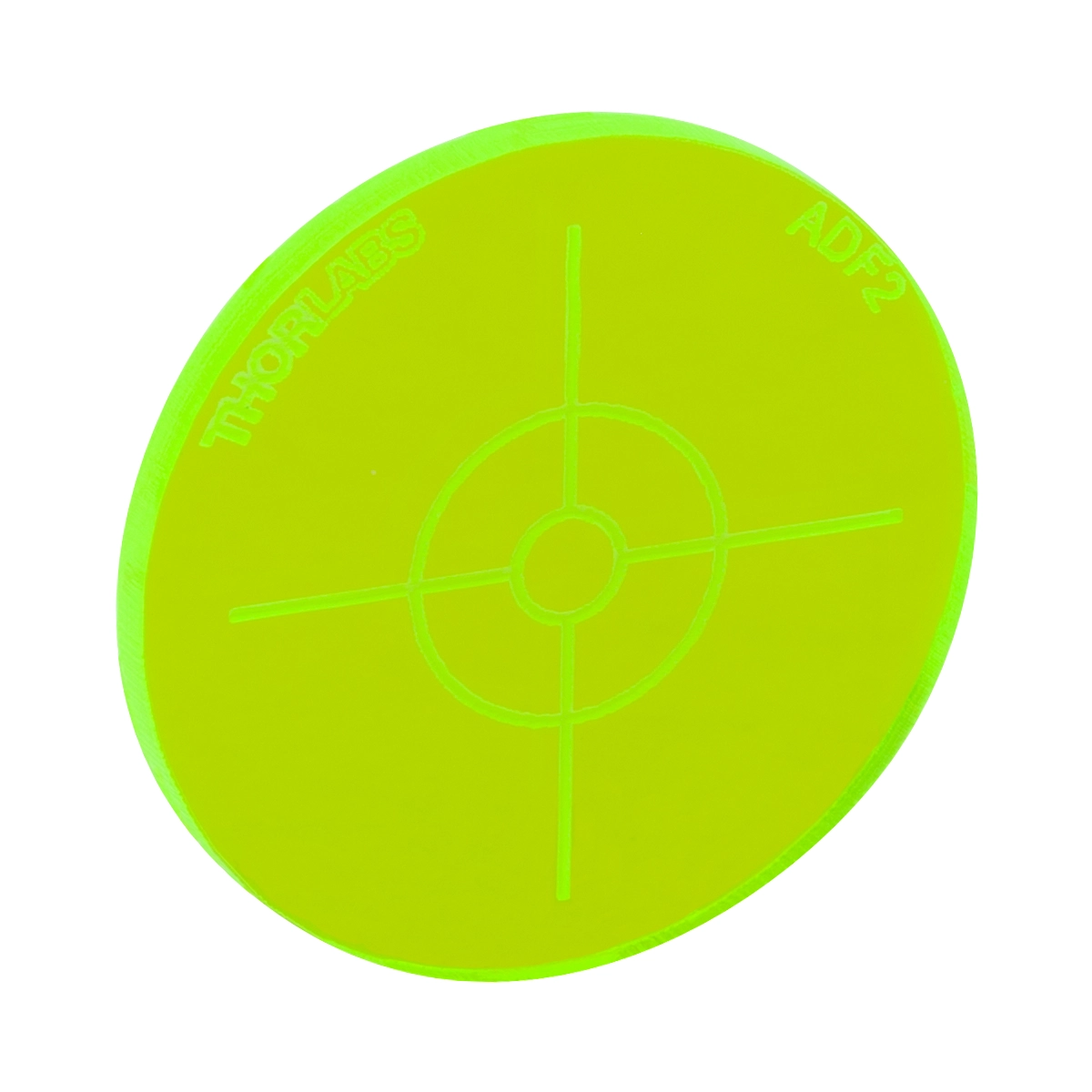

Thorlabs ADF2 荧光对准盘采用荧光铸造亚克力材料制造，专为紫外（UV）、可见光至近红外（NIR）波段的激光对准与调平设计。其材料具备与多种荧光团相似的荧光光谱特性，能够在被激光照射时产生明显的荧光信号，从而直观显示光束位置与轮廓。
该对准盘提供 Ø1 英寸的标准圆盘尺寸，表面加工有中心通孔或对准引导线，以满足不同精度的对准需求。在安装兼容性方面，ADF2 系列提供未安装裸盘、带螺纹外壳（SM05, SM1, RMS, SM2）以及适用于 16mm/30mm/60mm 笼式系统的转接板等多种物理形态。
针对不同的使用场景，未安装版本和笼式系统转接板版本的圆盘中心均带有 Ø1.5 mm 的通孔，便于光束穿过或作为物理基准；而螺纹外壳版本则采用实心设计并刻有对准标记，适用于需要直接插入光纤套管或螺纹接口的精密光路折叠与引导。
核心规格参数
核心特点
- 采用荧光铸造亚克力材料，激发光谱覆盖 UV 至 NIR 波段
- 荧光发射光谱模拟多种常见荧光团，适用于荧光成像系统校准
- 提供未安装、SM05/SM1/RMS/SM2 螺纹外壳及笼式转接板多种安装形态
- 未安装与转接板版本中心带有 Ø1.5 mm 通孔，支持光束透射与物理定位
- 螺纹外壳版本表面刻有精密对准标记，适配标准光纤套管接口
- 笼式转接板版本兼容 16mm、30mm 及 60mm 笼式系统标准间距
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| ADF1 | 荧光对准盘 | 蓝色 | 荧光激发 | 标准型 | 参考价 |
| ADF2 ★ | 荧光对准盘 | 绿色 | 荧光激发 | 标准型 | 参考价 |
| ADF3 | 荧光对准盘 | 黄色 | 荧光激发 | 标准型 | 参考价 |
| ADF4 | 荧光对准盘 | 橘色 | 荧光激发 | 标准型 | 参考价 |
| ADF5 | 荧光对准盘 | 红色 | 荧光激发 | 标准型 | 参考价 |
| ADF6 | 荧光对准盘(Ø1.5mm孔) | 蓝色 | 荧光激发 | 带通孔 | 参考价 |
| ADF7 | 荧光对准盘(Ø1.5mm孔) | 绿色 | 荧光激发 | 带通孔 | 参考价 |
| ADF8 | 荧光对准盘(Ø1.5mm孔) | 黄色 | 荧光激发 | 带通孔 | 参考价 |
| ADF9 | 荧光对准盘(Ø1.5mm孔) | 橘色 | 荧光激发 | 带通孔 | 参考价 |
| ADF10 | 荧光对准盘(Ø1.5mm孔) | 红色 | 荧光激发 | 带通孔 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
ADF2 荧光对准盘的核心工作原理依赖于其荧光铸造亚克力基底。当 UV 至 NIR 波段的激光照射到亚克力表面时，材料内部的荧光物质被激发并发出可见荧光。这种机制使得不可见或难以直接观察的激光束能够被肉眼或相机清晰捕捉，降低了初始光路搭建时的对准难度。
在物理结构与安装方式上，ADF2 提供了高度的系统兼容性。未安装版本和转接板版本中心保留了 Ø1.5 mm 通孔，允许光束直接透射或用于机械定位；螺纹外壳版本涵盖 SM05, SM1, RMS, SM2 规格，去除了中心通孔并改为表面刻印对准标记，可直接旋入标准光学套管，实现光路的快速折叠与高度调节。
对于笼式系统用户，ADF2 提供适配 16mm、30mm 和 60mm 标准笼杆间距的转接板版本。这种设计允许对准盘直接集成到现有的笼式光路架构中，无需额外的转接件即可在多维度的机械结构内完成激光束的调平与空间指向校准。
在荧光成像系统的实际应用中，由于该亚克力材料的荧光发射光谱与多种常用荧光团的激发和发射特性相似，ADF2 能够真实模拟荧光样本在特定激光激发下的响应。这使得研究人员可以在不损坏生物样本的前提下，精确校准共聚焦或宽场荧光显微镜的激发光路。
