描述

产品概述

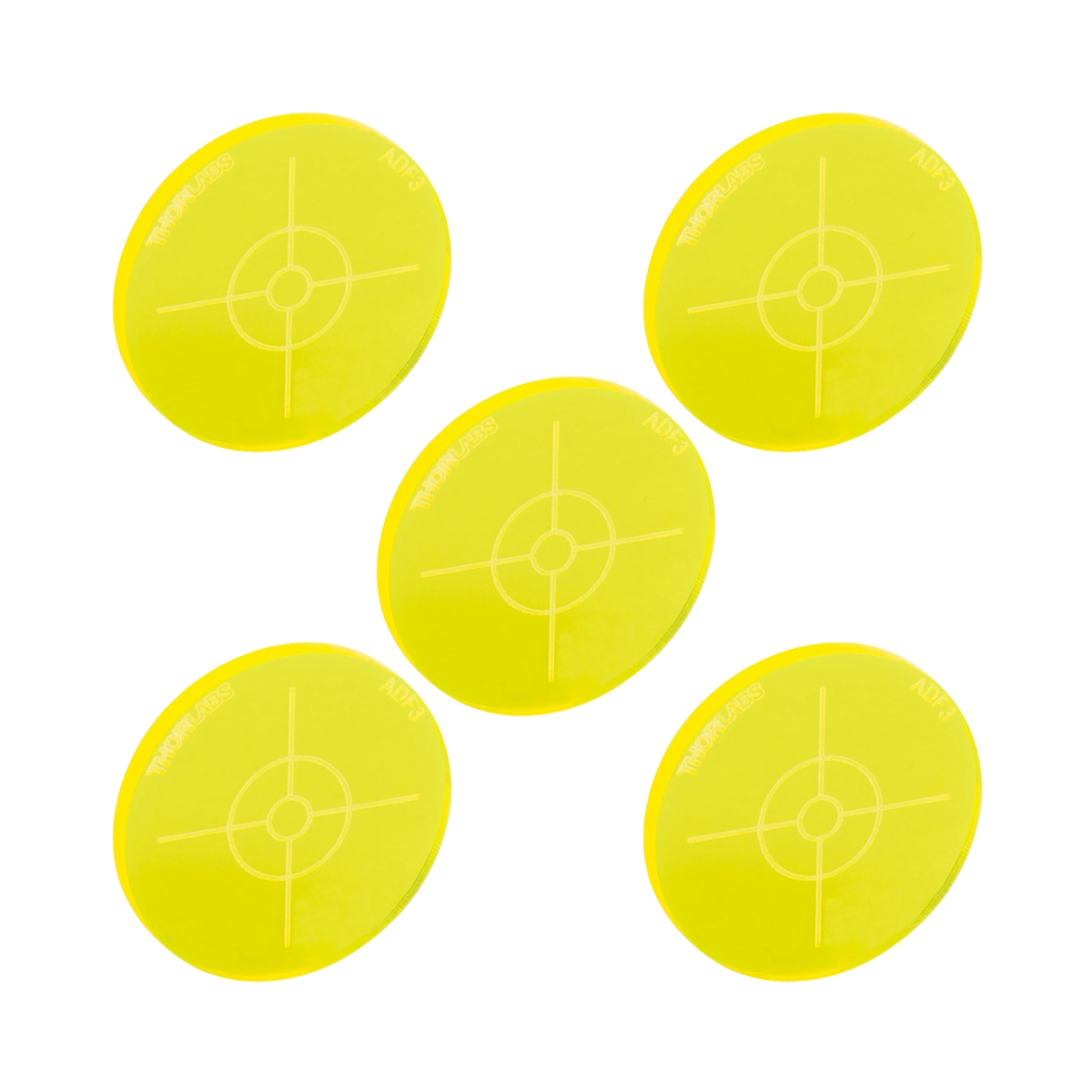

ADF3-P5 是一款专为荧光成像系统设计的荧光对准盘，其铸亚克力（Cast Acrylic）基底材料能够在表面区域提供均匀的连续荧光场，其荧光光谱特性类似于多种常见荧光团。该设计使其成为宽场、共聚焦或多光子荧光成像系统中评估照明一致性、调整视场以及进行样品空间校准的理想工具。

在物理规格方面，该对准盘直径为 Ø1英寸（25.4 mm），厚度控制在 1.7 ± 0.5 mm。其尺寸设计使其能够直接兼容 Ø1英寸固定光学安装座、标准透镜套管以及 30 mm 笼式板，确保在复杂光路搭建中的无缝集成与精确固定。

该产品的表面经过精密雕刻，集成了目标引导线以及 Ø3.4 mm 和 Ø9.4 mm 的同心圆标记。这些物理刻线结合材料本身的荧光特性，允许用户在引入真实含荧光团样品前，直观且精确地完成系统的光束对准与空间校准。

核心规格参数

Application Systems	Widefield, Confocal, or Multiphoton Fluorescence Imaging
Compatible Mounts	Ø1″ Fixed Optic Mounts, Lens Tubes, or 30 mm Cage Plates
Diameter	Ø1″ (25.4 mm)
Material	Cast Acrylic
Pack Size	5 Pack (-P5)
Target Engraving	Target Guide Lines, Ø3.4 mm and Ø9.4 mm Concentric Circles
Thickness	1.7 ± 0.5 mm

核心特点

• 采用铸亚克力基底，提供跨越表面积的均匀连续荧光场
• 荧光光谱特性类似于多种常见荧光团，适用于系统初步校准
• 表面精密雕刻目标引导线及 Ø3.4 mm 和 Ø9.4 mm 同心圆标记
• 物理尺寸 Ø1英寸（25.4 mm）直径，厚度 1.7 ± 0.5 mm
• 无缝兼容 Ø1英寸固定光学安装座、透镜套管及 30 mm 笼式板
• 专为宽场、共聚焦及多光子荧光成像系统的视场与照明评估设计
• 以 5件装（-P5）规格提供，支持最大 1′ x 2′ 尺寸定制

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
ADF1	荧光对准盘	蓝色	荧光激发	标准型	参考价
ADF2	荧光对准盘	绿色	荧光激发	标准型	参考价
ADF3	荧光对准盘	黄色	荧光激发	标准型	参考价
ADF4	荧光对准盘	橘色	荧光激发	标准型	参考价
ADF5	荧光对准盘	红色	荧光激发	标准型	参考价
ADF6	荧光对准盘(Ø1.5mm孔)	蓝色	荧光激发	带通孔	参考价
ADF7	荧光对准盘(Ø1.5mm孔)	绿色	荧光激发	带通孔	参考价
ADF8	荧光对准盘(Ø1.5mm孔)	黄色	荧光激发	带通孔	参考价
ADF9	荧光对准盘(Ø1.5mm孔)	橘色	荧光激发	带通孔	参考价
ADF10	荧光对准盘(Ø1.5mm孔)	红色	荧光激发	带通孔	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

ADF3-P5 的核心工作原理依赖于其铸亚克力基底材料的光学特性。当受到激发光照射时，该材料能够产生均匀的连续荧光场，其发射光谱类似于多种标准荧光团。这一特性使得研究人员可以在不消耗生物或化学荧光样品的情况下，对成像系统的激发光路和发射光路进行初步测试与优化。

在表面工艺与标记设计上，圆盘表面刻有精确的目标引导线以及 Ø3.4 mm 和 Ø9.4 mm 的同心圆。这些物理刻线在荧光背景下清晰可见，为共聚焦或多光子显微镜的视场中心定位、照明均匀性评估提供了明确的视觉参考基准。

该对准盘在机械兼容性方面进行了标准化设计。其 Ø1英寸（25.4 mm）的直径和 1.7 ± 0.5 mm 的厚度，使其能够适配 Ø1英寸固定光学安装座、各类透镜套管以及 30 mm 笼式系统中的笼式板，方便用户将其快速集成到现有的光学面包板或光路支架中。

在实际应用操作中，用户可将 ADF3-P5 安装于样品台或光路节点，通过观察荧光场与表面刻线的相对位置，快速调整激光扫描振镜的偏转角度、照明光斑的居中位置以及物镜的焦平面。这有效缩短了系统搭建后的初始校准时间。

ADF3-P5 型号后缀“-P5”代表该产品以 5件装 的形式提供，满足实验室多工位或多台显微镜设备的日常校准与备用需求。若标准尺寸无法满足特殊光路需求，Thorlabs 还提供最大可达 1′ x 2′ 的定制尺寸服务。
