产品概述

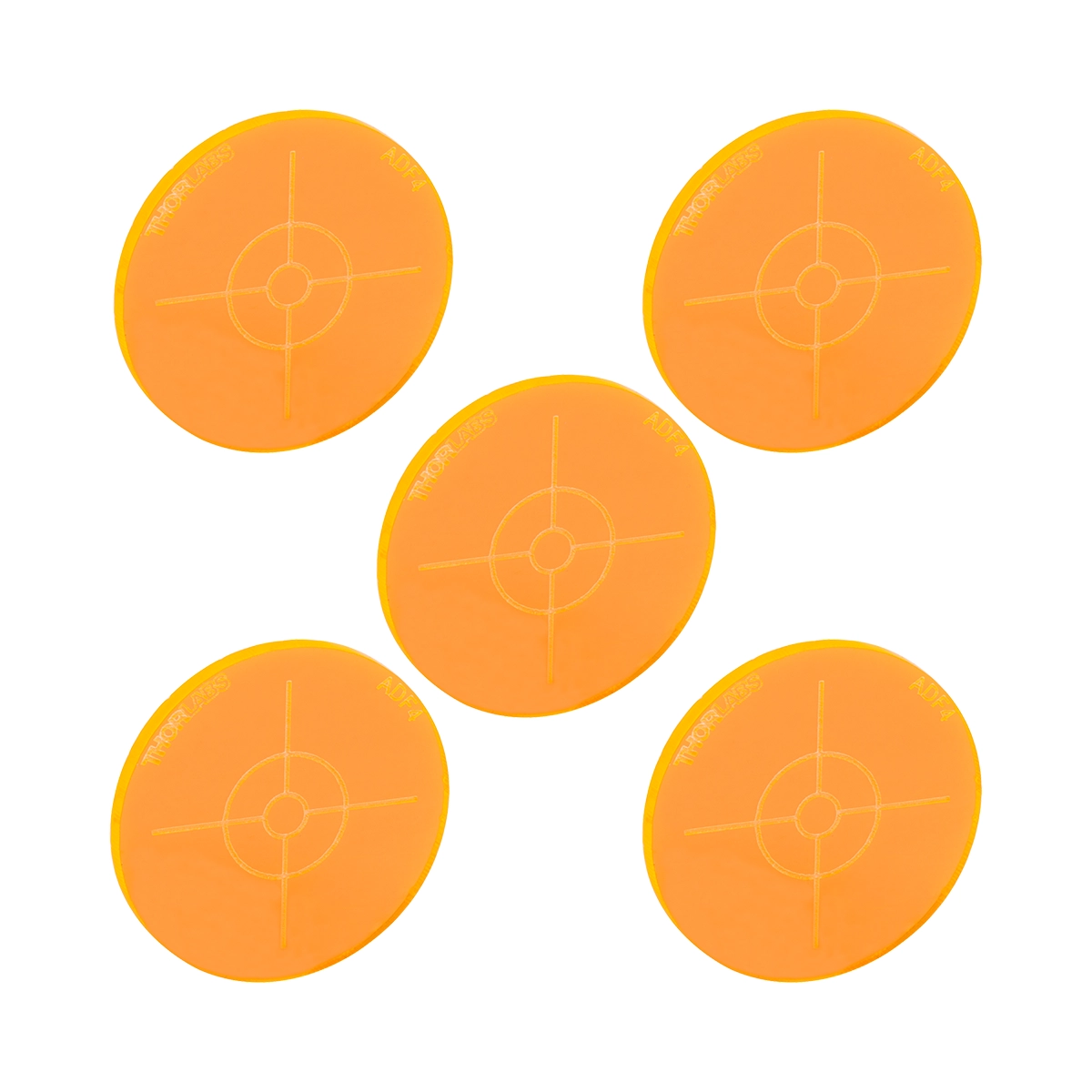

Thorlabs ADF4-P5 荧光对准盘专为宽场、共聚焦及多光子荧光成像系统的对准与校准设计。该产品采用铸造亚克力（Cast Acrylic）基板制成，在激发光照射下，表面能够产生连续且均匀的荧光场，用于在引入含荧光团的实际样品前，评估系统的视场覆盖与照明一致性。

产品直径为Ø1英寸（25.4 mm），厚度控制在 1.7 ± 0.5 mm。这一物理尺寸使其能够直接兼容Ø1英寸固定光学安装座、标准镜筒以及 30 mm 笼式系统。同时，其 1.7 mm 的厚度也满足 26 mm x 76 mm 标准样品架（要求厚度≥1.7 mm）的装载需求。

该系列对准盘提供蓝色、绿色、黄色、橙色和红色五种荧光颜色选择。盘面上精密刻有靶标引导线，包含 Ø3.4 mm 和 Ø9.4 mm 的同心圆，或提供中心带 Ø1.5 mm 通孔的版本，以辅助微米级的空间校准与光束中心定位。

核心规格参数

兼容安装座	Ø1英寸固定光学安装座、镜筒、30 mm笼式系统
兼容样品架	26 mm x 76 mm (厚度≥1.7 mm)
厚度	1.7 ± 0.5 mm
可用颜色	蓝色、绿色、黄色、橙色、红色
基板材料	铸造亚克力 (Cast Acrylic)
直径	Ø1英寸 (25.4 mm)
靶标特征	Ø3.4 mm和Ø9.4 mm同心圆，或中心带Ø1.5 mm孔

核心特点

• 采用铸造亚克力（Cast Acrylic）基板，受激后提供连续且均匀的荧光场
• 提供蓝、绿、黄、橙、红五种荧光颜色，适配不同成像通道评估
• 盘面精密刻有 Ø3.4 mm 和 Ø9.4 mm 同心圆靶标引导线，或提供中心 Ø1.5 mm 通孔版本
• Ø1英寸（25.4 mm）标准外径，厚度 1.7 ± 0.5 mm，物理尺寸公差严格
• 直接兼容 Ø1英寸固定光学安装座、标准镜筒及 30 mm 笼式系统
• 厚度设计兼容 26 mm x 76 mm 且厚度要求 ≥1.7 mm 的标准样品架

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
ADF1	荧光对准盘	蓝色	荧光激发	标准型	参考价
ADF2	荧光对准盘	绿色	荧光激发	标准型	参考价
ADF3	荧光对准盘	黄色	荧光激发	标准型	参考价
ADF4	荧光对准盘	橘色	荧光激发	标准型	参考价
ADF5	荧光对准盘	红色	荧光激发	标准型	参考价
ADF6	荧光对准盘(Ø1.5mm孔)	蓝色	荧光激发	带通孔	参考价
ADF7	荧光对准盘(Ø1.5mm孔)	绿色	荧光激发	带通孔	参考价
ADF8	荧光对准盘(Ø1.5mm孔)	黄色	荧光激发	带通孔	参考价
ADF9	荧光对准盘(Ø1.5mm孔)	橘色	荧光激发	带通孔	参考价
ADF10	荧光对准盘(Ø1.5mm孔)	红色	荧光激发	带通孔	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

ADF4-P5 荧光对准盘利用铸造亚克力材料的光致发光特性工作。当显微镜或成像系统的激发光照射到盘面时，基板材料会吸收激发光并重新发射出特定颜色的荧光，从而在视场内形成一个连续、均匀的发光面。这种机制使得用户能够直观地观察照明光斑的形状、均匀度以及边缘衰减情况。

在系统光路搭建阶段，盘面上刻有的 Ø3.4 mm 和 Ø9.4 mm 同心圆引导线可作为空间参考基准。通过调整光学组件，使激发光斑或荧光成像区域与同心圆严格重合，操作人员可以快速完成视场中心对准和空间坐标校准，确保后续真实荧光样品成像时的视场一致性。

得益于 Ø1英寸（25.4 mm）的标准外径与 1.7 mm 的厚度，该对准盘具备广泛的机械兼容性。它不仅可以直接嵌入 30 mm 笼式系统的透镜套筒中，还能适配各类 Ø1英寸螺纹镜筒。对于需要放置在载物台上的应用，其尺寸和厚度也完全兼容标准的 26 mm x 76 mm 载玻片或样品架。

产品提供蓝、绿、黄、橙、红五种颜色版本，以匹配不同荧光团或激发光源的评估需求。用户可根据所用成像系统的激发波长和滤光片配置，选择对应颜色的对准盘，从而更准确地模拟实际荧光样品的发光特性，评估特定通道下的照明均匀性和光路对准精度。

除了标准的 Ø1英寸规格，Thorlabs 还提供定制尺寸服务，最大支持 1′ x 2′ 尺寸定制。对于有特殊视场评估需求或非标光路系统的用户，可联系技术支持获取定制化荧光对准盘解决方案。
