产品概述

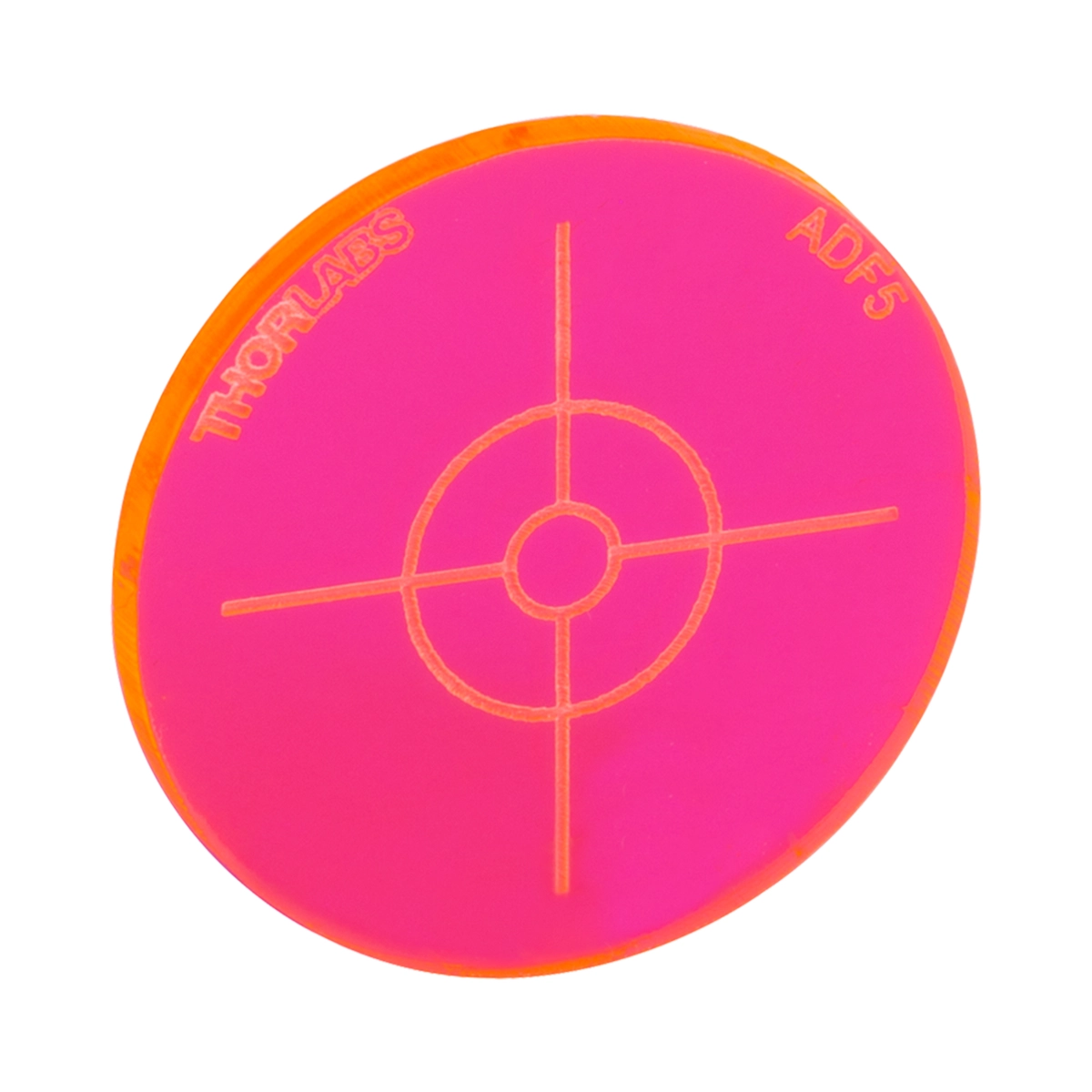

Thorlabs ADF5 荧光对准盘采用荧光铸亚克力材料制造，专为紫外至红外（UV to IR）波段的光束对准设计。该材料能够吸收紫外、可见及近红外光，并将其转换为可见光发射，其荧光光谱特性模拟了多种常见荧光团的响应，适用于荧光成像系统中的激光器对准与调试。

该对准盘标准外径为Ø1英寸（25.4 mm），表面精密加工有目标引导线或中心孔标记。产品提供未安装裸盘及带螺纹外壳两种安装版本，其中未安装及带中心孔版本均具备Ø1.5 mm的通孔设计，可直接适配标准光学套管或笼式系统，实现光路的快速物理定位。

ADF5 所属的 ADF 系列提供蓝、绿、黄、橙、红五种发射带颜色可选，用户可根据实际使用的激发波长及成像系统需求，选择匹配特定荧光团光谱特性的对准盘，从而在暗场或复杂光路中实现高精度的光束空间定位。

核心规格参数

产品类型	荧光对准盘
发射波段	蓝、绿、黄、橙、红 (Blue, Green, Yellow, Orange, Red)
吸收波段	紫外/可见/近红外 (UV/Visible/NIR)
外径尺寸	Ø1英寸 (Ø25.4 mm)
安装方式	未安装或带螺纹外壳
材料	荧光铸亚克力 (Fluorescing Cast Acrylic)
表面标记	目标引导线或中心孔
通孔直径	Ø1.5 mm (未安装/带中心孔版本)

核心特点

• 采用荧光铸亚克力材料，可将紫外至红外（UV to IR）不可见光转换为可见光
• 荧光发射光谱模拟多种常见荧光团特性，专为荧光成像激光器对准优化
• 提供蓝、绿、黄、橙、红五种发射带可选，匹配不同波长激发需求
• Ø1英寸（25.4 mm）标准外径设计，表面带有精密加工的目标引导线或中心孔标记
• 提供未安装裸盘与带螺纹外壳两种版本，兼容标准光学套管与笼式系统
• 未安装及带中心孔版本均具备Ø1.5 mm通孔，便于机械定位或光束透射

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
ADF1	荧光对准盘	蓝色	荧光激发	标准型	参考价
ADF2	荧光对准盘	绿色	荧光激发	标准型	参考价
ADF3	荧光对准盘	黄色	荧光激发	标准型	参考价
ADF4	荧光对准盘	橘色	荧光激发	标准型	参考价
ADF5 ★	荧光对准盘	红色	荧光激发	标准型	参考价
ADF6	荧光对准盘(Ø1.5mm孔)	蓝色	荧光激发	带通孔	参考价
ADF7	荧光对准盘(Ø1.5mm孔)	绿色	荧光激发	带通孔	参考价
ADF8	荧光对准盘(Ø1.5mm孔)	黄色	荧光激发	带通孔	参考价
ADF9	荧光对准盘(Ø1.5mm孔)	橘色	荧光激发	带通孔	参考价
ADF10	荧光对准盘(Ø1.5mm孔)	红色	荧光激发	带通孔	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

ADF5 荧光对准盘的核心工作机制基于光致发光效应。当不可见的紫外或近红外激光照射到荧光铸亚克力表面时，材料内部的荧光分子吸收光子能量并发生能级跃迁，随后以较低能量的可见光形式释放。这种转换使得原本不可见的红外或紫外光束在暗环境下呈现清晰的可见光斑，便于操作者直观观察。

在荧光成像应用中，激发光源的精确对准至关重要。ADF5 的发射光谱被设计为模拟特定生物荧光团的发光特性，提供蓝、绿、黄、橙、红五种发射带。在进行多色荧光显微镜光路搭建时，选择与目标荧光团发射带一致的对准盘，可以确保激发光斑与探测视场在空间上的高度重合，减少光路校准误差。

盘体表面采用精密加工工艺刻蚀有目标引导线或中心孔。这些物理标记与材料的荧光发光区域形成高对比度。当光束照射时，可见的荧光光斑会与引导线或中心孔重叠，操作者可借此将光束中心精确调整至标记位置，实现微米级的对准精度，满足复杂光学系统的装调需求。

为适配不同的光学平台，ADF5 提供灵活的机械接口。未安装版本可直接嵌入定制夹具或作为独立观察卡使用；带螺纹外壳版本则可通过标准螺纹直接旋入光学套管或30mm笼式系统组件中。未安装和带中心孔版本标配的Ø1.5 mm通孔，允许光束无损穿过或用于机械定位销的固定。
