ADF6-P5 – 荧光对准盘
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

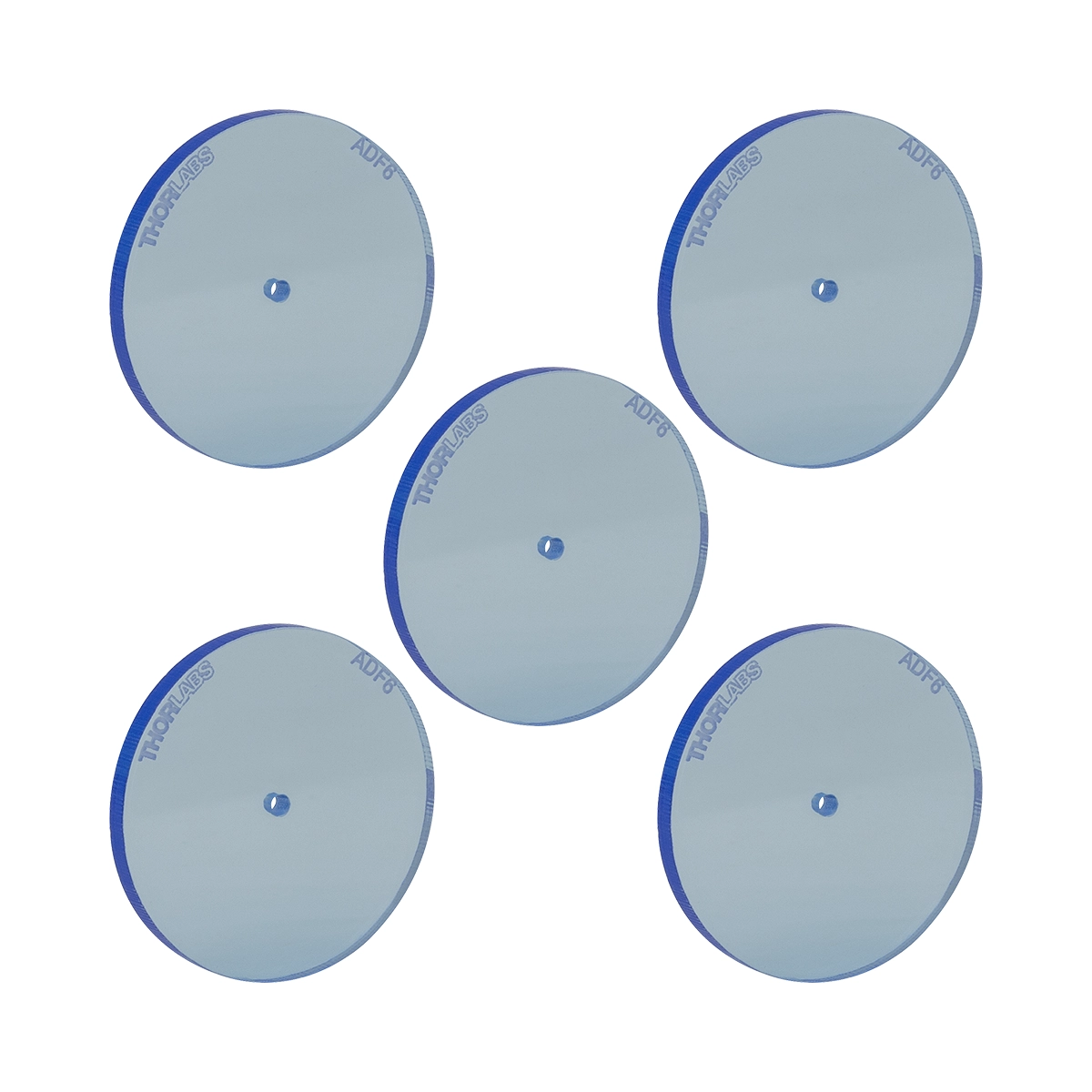

ADF6-P5 是一款专为光路搭建设计的荧光对准盘，核心功能是将紫外（UV）到中红外（MIR）波段的不可见激光转换为可见荧光。通过盘面的荧光涂层，用户能够直接观察到不可见光束的实际光斑位置，从而在复杂光学系统中实现直观、高效的光束定位与准直。
在物理结构与安装方面，该产品提供多种接口规格以适配不同的光机平台。用户可选择无螺纹圆盘、SM螺纹外壳或直接兼容30 mm笼式系统的安装板。盘面中心配有精密加工的对准孔或十字标记，作为精确的机械与光学参考基准。
核心规格参数
核心特点
- 荧光涂层将UV至MIR波段的不可见激光转换为可见光
- 精密加工的中心孔或十字标记提供微米级对准参考
- 提供无螺纹、SM螺纹外壳及30 mm笼式兼容等多种安装规格
- 盘面荧光响应速度快，光斑显示清晰，便于暗场环境观察
- 模块化设计无缝集成至标准光学套管与笼式系统
- 适用于红外/紫外激光器准直及多波长复合光路搭建
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| ADF1 | 荧光对准盘 | 蓝色 | 荧光激发 | 标准型 | 参考价 |
| ADF2 | 荧光对准盘 | 绿色 | 荧光激发 | 标准型 | 参考价 |
| ADF3 | 荧光对准盘 | 黄色 | 荧光激发 | 标准型 | 参考价 |
| ADF4 | 荧光对准盘 | 橘色 | 荧光激发 | 标准型 | 参考价 |
| ADF5 | 荧光对准盘 | 红色 | 荧光激发 | 标准型 | 参考价 |
| ADF6 | 荧光对准盘(Ø1.5mm孔) | 蓝色 | 荧光激发 | 带通孔 | 参考价 |
| ADF7 | 荧光对准盘(Ø1.5mm孔) | 绿色 | 荧光激发 | 带通孔 | 参考价 |
| ADF8 | 荧光对准盘(Ø1.5mm孔) | 黄色 | 荧光激发 | 带通孔 | 参考价 |
| ADF9 | 荧光对准盘(Ø1.5mm孔) | 橘色 | 荧光激发 | 带通孔 | 参考价 |
| ADF10 | 荧光对准盘(Ø1.5mm孔) | 红色 | 荧光激发 | 带通孔 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
ADF6-P5 荧光对准盘的工作原理基于光致发光效应。当不可见激光（如红外或紫外激光）照射到盘面时，表面的荧光材料会吸收特定波长的光子，并重新辐射出可见光波段的荧光。这一物理过程使得原本不可见的光束在暗场环境下呈现出明亮的可见光斑，极大降低了光路调试的难度。
盘面的对准标记采用精密加工工艺制作，提供清晰的中心孔或十字线参考。在光束对准过程中，用户只需将荧光光斑的中心与盘面的机械标记重合，即可实现微米级的光束定位。这种设计有效减少了传统红外观察卡需要额外光源辅助的繁琐步骤。
在系统集成与兼容性方面，ADF6-P5 提供了高度模块化的安装选项。无螺纹圆盘可直接固定在定制支架上；带SM螺纹的外壳可直接旋入标准光学套管；而笼式兼容版本则可通过侧边螺孔直接锁紧在30 mm笼式系统的笼板或转接板上，确保光轴与机械轴的高度同心。
该产品广泛应用于红外激光器准直、紫外光路搭建以及多波长复合光学系统的初始光路对齐。由于其荧光材料对UV至MIR波段均具有响应特性，ADF6-P5 能够胜任从可见光到不可见光波段的多种调试需求，是光学实验室和工业光路搭建中不可或缺的对准工具。
