描述

产品概述

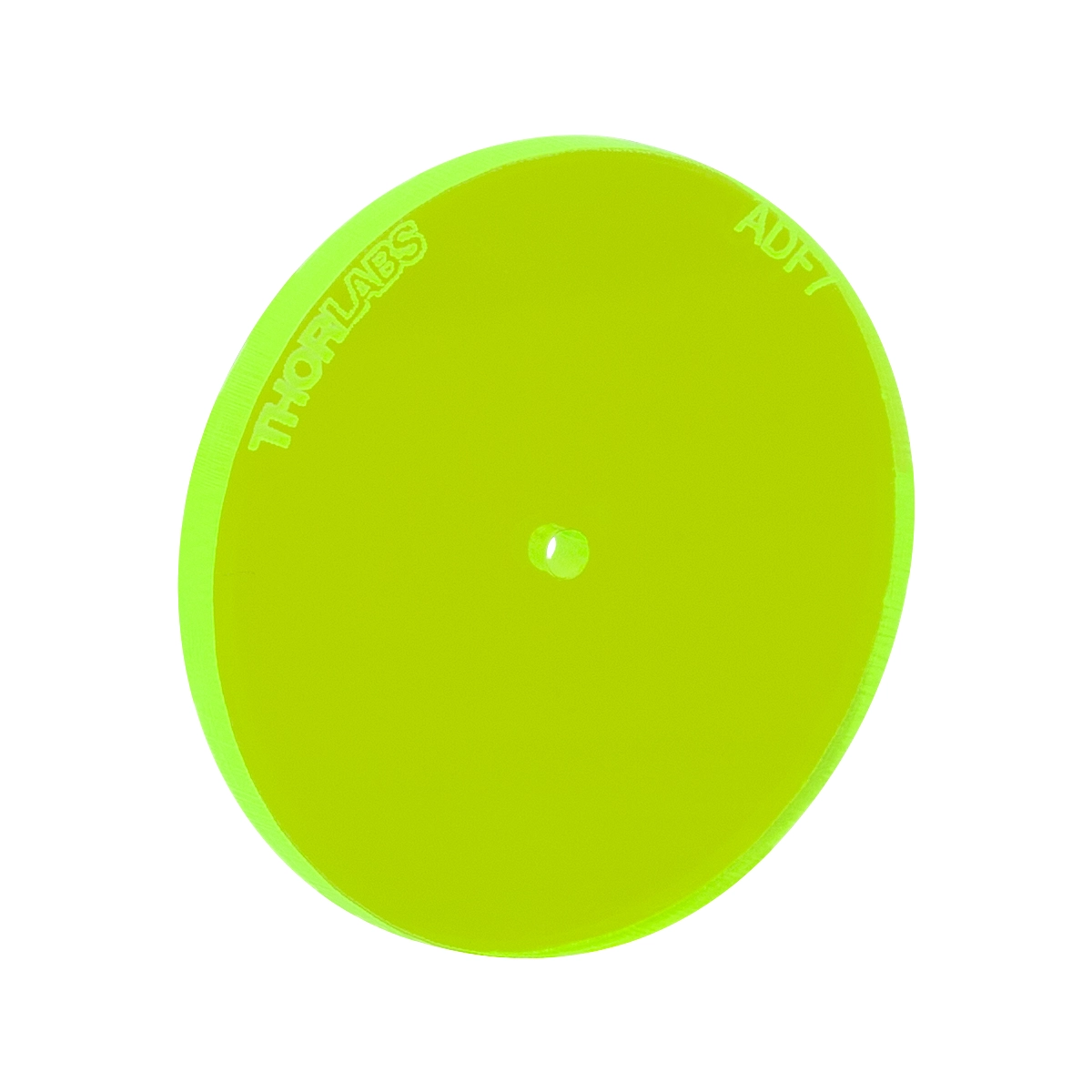

Thorlabs ADF7 荧光对准盘专为UV到IR波段的激光束对准而设计，采用荧光铸亚克力（Fluorescing Cast Acrylic）材料制成。该材料在吸收激光后，能够发射出蓝、绿、黄、橙、红五种特定颜色的荧光，其荧光光谱特性模拟了多种常见荧光团，使其成为荧光成像系统光路搭建的理想工具。

产品采用Ø1英寸标准尺寸，提供未安装裸盘、带螺纹外壳（兼容SM05、SM1、RMS或SM2）以及适用于16/30/60 mm笼式系统的掉落式对准板等多种物理配置。未安装盘和笼式系统安装板的中心均加工有Ø1.5 mm通孔，而安装在螺纹外壳中的圆盘表面则印有目标引导线和对准标记，以满足不同精度的对准需求。

除了基础的激光光斑可视化，ADF7系列的对准盘通过模拟真实荧光团的发射光谱，允许用户在正式引入荧光样品前，直接使用激光进行系统校准和杂散光路径验证，从而避免高功率激光对昂贵生物样品的意外损伤。

核心规格参数

光谱区域	UV / Visible / NIR
发射颜色	蓝、绿、黄、橙、红
可用配置	未安装, 螺纹外壳, 笼式对准板
圆盘尺寸	Ø1英寸 (Ø25.4 mm)
材料	荧光铸亚克力 (Fluorescing Cast Acrylic)
笼式系统兼容性	16 mm, 30 mm, 60 mm
螺纹兼容性	SM05, SM1, RMS, SM2
通孔直径	Ø1.5 mm

核心特点

• 采用荧光铸亚克力材料，可将UV至IR波段激光转换为可见荧光
• 提供蓝、绿、黄、橙、红五种发射颜色，光谱特性模拟多种常见荧光团
• 螺纹外壳版本表面带有精密蚀刻的对准目标标记，辅助微米级光束定位
• 未安装盘及笼式安装板中心均带有Ø1.5 mm通孔，用于验证光束直线度
• 兼容SM05、SM1、RMS、SM2螺纹接口以及16/30/60 mm笼式系统
• 提供掉落式（Drop-in）笼式安装板配置，便于在三维光路中快速部署

同系列产品对比

型号	类型	规格	波长范围	特点	参考价(¥)
ADF1	荧光对准盘	蓝色	荧光激发	标准型	参考价
ADF2	荧光对准盘	绿色	荧光激发	标准型	参考价
ADF3	荧光对准盘	黄色	荧光激发	标准型	参考价
ADF4	荧光对准盘	橘色	荧光激发	标准型	参考价
ADF5	荧光对准盘	红色	荧光激发	标准型	参考价
ADF6	荧光对准盘(Ø1.5mm孔)	蓝色	荧光激发	带通孔	参考价
ADF7 ★	荧光对准盘(Ø1.5mm孔)	绿色	荧光激发	带通孔	参考价
ADF8	荧光对准盘(Ø1.5mm孔)	黄色	荧光激发	带通孔	参考价
ADF9	荧光对准盘(Ø1.5mm孔)	橘色	荧光激发	带通孔	参考价
ADF10	荧光对准盘(Ø1.5mm孔)	红色	荧光激发	带通孔	参考价

★ 为本款产品 · 价格仅供参考，以实际报价为准

详细技术参数

详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。

产品详情

ADF7荧光对准盘的核心工作原理基于荧光铸亚克力的光致发光特性。当UV到IR波段的激光束照射到盘面时，材料内部的荧光物质吸收光子能量并发生能级跃迁，随后以较长的波长释放出可见荧光（蓝、绿、黄、橙或红）。这一过程将不可见光或难以观察的弱光转化为高对比度的可见光斑，实现光路的直观可视化。

为了提升对准精度，不同配置的对准盘采用了差异化的表面处理工艺。安装在SM05、SM1、RMS或SM2螺纹外壳中的圆盘，其表面蚀刻有精密的对准目标标记，用户可通过比对光斑与标记的相对位置实现微米级定位；而未安装盘和笼式安装板则通过中心的Ø1.5 mm通孔，允许激光直接穿透以验证光束的直线度与同轴度。

在光学系统集成方面，ADF7展现了高度的兼容性。螺纹外壳版本可直接旋入Thorlabs标准的SM05、SM1、SM2及RMS螺纹接口，快速接入现有的光机架构；笼式系统版本则设计为掉落式（Drop-in）安装，完美适配16 mm、30 mm和60 mm规格的笼式系统，无需额外转接件即可在三维光路中灵活调整位置。

在荧光成像系统的调试中，ADF7不仅是简单的观察卡，更是系统校准的基准。由于其发射光谱与多种荧光团相似，研究人员可以使用与激发样品相同波长的激光在盘面上进行对焦、光斑整形和杂散光排查。这种“模拟荧光”特性使得光路调试过程更加安全，有效防止了调试阶段高功率激光对真实荧光样品的不可逆光漂白或热损伤。
