Description

产品概述

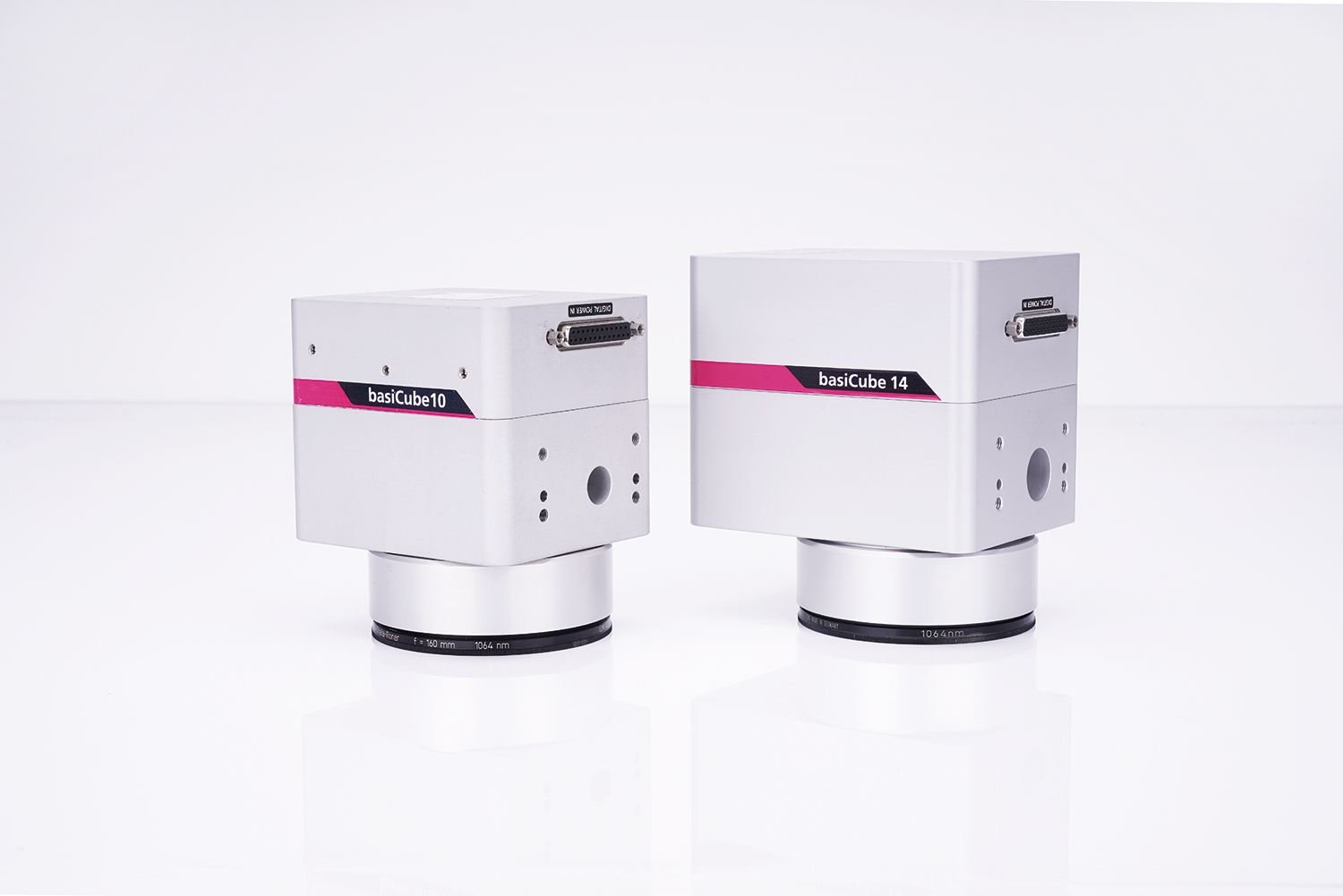

SCANLAB basiCube 14 入门级紧凑扫描振镜 14mm光阑是德国SCANLAB公司是全球领先的激光扫旗下的一款入门级14mm入门级紧凑扫描振镜。该产品通光孔径14mm，扫描角度±0.35 rad，重复定位精度<5μrad，非线性度<0.9mrad/44°，标记速度<2.0m/s，定位速度<12m/s，广泛应用于激光打标、焊接、切割等工业场景。

产品特点

⚡ 高速扫描性能

本产品标记速度可达2.0m/s，定位速度12m/s，追踪误差仅0.14ms。优化的伺服控制算法保证了高速跳跃和低速标记之间的平滑切换，小步长响应时间短，在高速跳跃标记时仍能维持高质量的标记效果。

🎯 高精度定位

重复定位精度（RMS）<5μrad，非线性度<0.9mrad/44°，增益漂移<80ppm/K，零点漂移<25μrad/K，8小时温漂<100μrad（预热30分钟后）。精密的光学传感器和先进的温度漂移自动补偿技术，确保在长时间连续工作中维持出色的定位稳定性和加工一致性。

🌡️ 超低温度漂移

采用精细的光电传感器技术和先进的温度漂移自动补偿算法，有效克服了振镜扫描器的温度漂移问题。零点温度漂移仅<25μrad/K，增益温度漂移<80ppm/K，8小时长期温漂<100μrad，可满足绝大多数长时间、大规模标记和焊接应用对稳定性的要求。在环境温度波动±10℃的工况下，仍能保证加工质量的一致性。

🔧 dynAXIS系列高性能振镜电机

采用dynAXIS系列高性能振镜电机，转子采用高能量密度永磁体，配合低摩擦精密轴承，具有扭矩系数高、转子惯量低的特点。电机在保证扫描精度的同时提供出色的动态响应性能，在长时间连续运行中保持稳定输出。

📡 高精度模拟/数字伺服驱动板

采用SCANLAB高性能伺服驱动板，具备高速PWM输出级和精密位置检测功能。驱动板采用多级抗干扰保护阵列电路设计，核心元器件选用国际一线品牌，出厂前经过360小时超长时间老化测试，确保在恶劣电磁环境下仍能长期稳定可靠运行。

🔌 接口兼容性

本产品支持SL2-100/XY2-100标准通信协议，SL2-100协议提供20位数字分辨率（0.76μrad），XY2-100协议提供16位分辨率（12μrad），兼容市面上绝大多数激光控制卡（如JCZ EZCAD系列、SCANLAB RTC系列、RAYLASE SP-ICE系列等），即插即用，系统集成便捷高效。供电要求24V DC/3A，接口线缆采用屏蔽设计，有效抑制外部电磁干扰。

❄️ 高效散热系统

本产品采用风冷散热方式，优化的散热翅片设计配合高效热传导路径，确保振镜在额定功率范围内长时间稳定运行。紧凑的机身设计兼顾散热性能和空间利用率，适合集成到各种激光加工设备中。

🛡️ 高可靠性设计

SCANLAB产品严格遵循德国制造标准，所有产品出厂前均经过全面的质量检测和长时间老化验证。产品防护等级IP50/IP56（视型号），确保在工业环境中的长期可靠运行。

详细规格参数

光学参数
通光孔径	14mm
扫描角度	±0.35 rad
最大承受功率	250W
镜片反射波长	355nm/532nm/1064nm/10600nm

扫描参数
非线性度	<0.9mrad/44°
追踪时间	0.14ms
重复定位精度(RMS)	<5μrad
标记速度	<2.0m/s
定位速度	<12m/s
增益漂移	<80ppm/K
零点漂移	<25μrad/K
8小时温漂(预热30分钟后)	<100μrad

电气参数
供电电源	24V DC/3A
输入信号协议	SL2-100/XY2-100
冷却方式	风冷

机械参数
工作温度	25±10℃
外形尺寸(L×W×H)	115x100x100mm
重量	3kg

工作原理

激光振镜扫描系统是一种基于电磁偏转原理的高精度光束定位装置，由两台正交安装的振镜电机分别驱动X轴和Y轴反射镜片偏转，将入射激光束导向加工平面上的任意位置，形成二维扫描区域。振镜电机本质上是一种有限转角伺服电机，当驱动板向电机线圈输入控制电流时，电磁力矩驱动转子及镜片偏转到指定角度；位置传感器（模拟位置检测器APD或数字编码器）实时检测转子角位置，与指令位置比较后形成闭环伺服控制。振镜的扫描速度取决于电机的动态响应特性，追踪时间（tracking error）表征了振镜跟随指令信号的延迟程度，是衡量振镜高速性能的关键指标。

典型应用领域

激光打标

适用于金属和非金属表面的文字、图案、二维码、序列号等标记，标记精度高、速度快、效果持久，广泛应用于电子元器件、五金工具、医疗器械等行业。

激光焊接

可用于薄板搭接焊、点焊等精密焊接应用，焊接热影响区小、变形小，适合精密零部件的焊接加工。

激光切割

配合适当功率的激光器，可实现薄板金属和非金属材料的精密切割，切缝窄、速度快、边缘质量好。

3D打印/增材制造

用于SLM/SLS金属增材制造中的激光扫描，精确控制激光能量分布和扫描路径，确保每层烧结质量。

精密微加工

适用于半导体、微电子、光子学等领域的精密微结构加工，如微孔钻削、微通道刻蚀、薄膜图案化等。

激光清洗

配合高功率脉冲激光器，用于金属表面氧化层、涂层、污垢等的选择性清洗，无损基材。

科研与教育

适用于高校和科研院所的激光加工实验研究，是光学工程、材料科学、先进制造等领域的常用实验设备。

选型建议

选择扫描振镜时，首先根据激光器功率确定通光孔径：100W以下选8-10mm，100-500W选10-14mm，500W以上选20-30mm。其次根据加工精度要求选择振镜级别：经济型10C满足90%的常规打标需求；高精度14AW-III-Pro适合精密打标和焊接；对于高端应用，德国进口振镜提供更高的精度和稳定性，excelliSCAN系列配备数字编码器和SCANahead控制技术，适合最苛刻的精密加工需求。扫描速度和动态性能取决于应用场景：打标以标记速度和书写速度为主要指标，焊接以焊接速度和追踪误差为关键参数。

同系列型号对比

型号	通光孔径	追踪误差	标记速度	定位速度	书写速度(高质量)	位置检测	参考价格(元)
basiCube 10	10mm	0.14ms	＜2.5m/s	＜12.8m/s	570cps	模拟APD	询价
basiCube 10d	10mm	0.10ms	＜3.0m/s	＜20.8m/s	590cps	数字	询价
basiCube 14	14mm	0.14ms	＜2.0m/s	＜12m/s	500cps	模拟APD	询价

品牌介绍

德国SCANLAB公司是全球领先的激光扫描振镜系统制造商，成立于1990年，总部位于慕尼黑。SCANLAB产品线涵盖从入门级basiCube到旗舰级excelliSCAN的全系列振镜，广泛应用于激光打标、焊接、切割、微加工、增材制造等领域。凭借创新的SCANahead控制技术和dynAXIS系列数字编码振镜电机，SCANLAB始终引领行业技术发展，以卓越的精度、稳定性和动态性能享誉全球。
