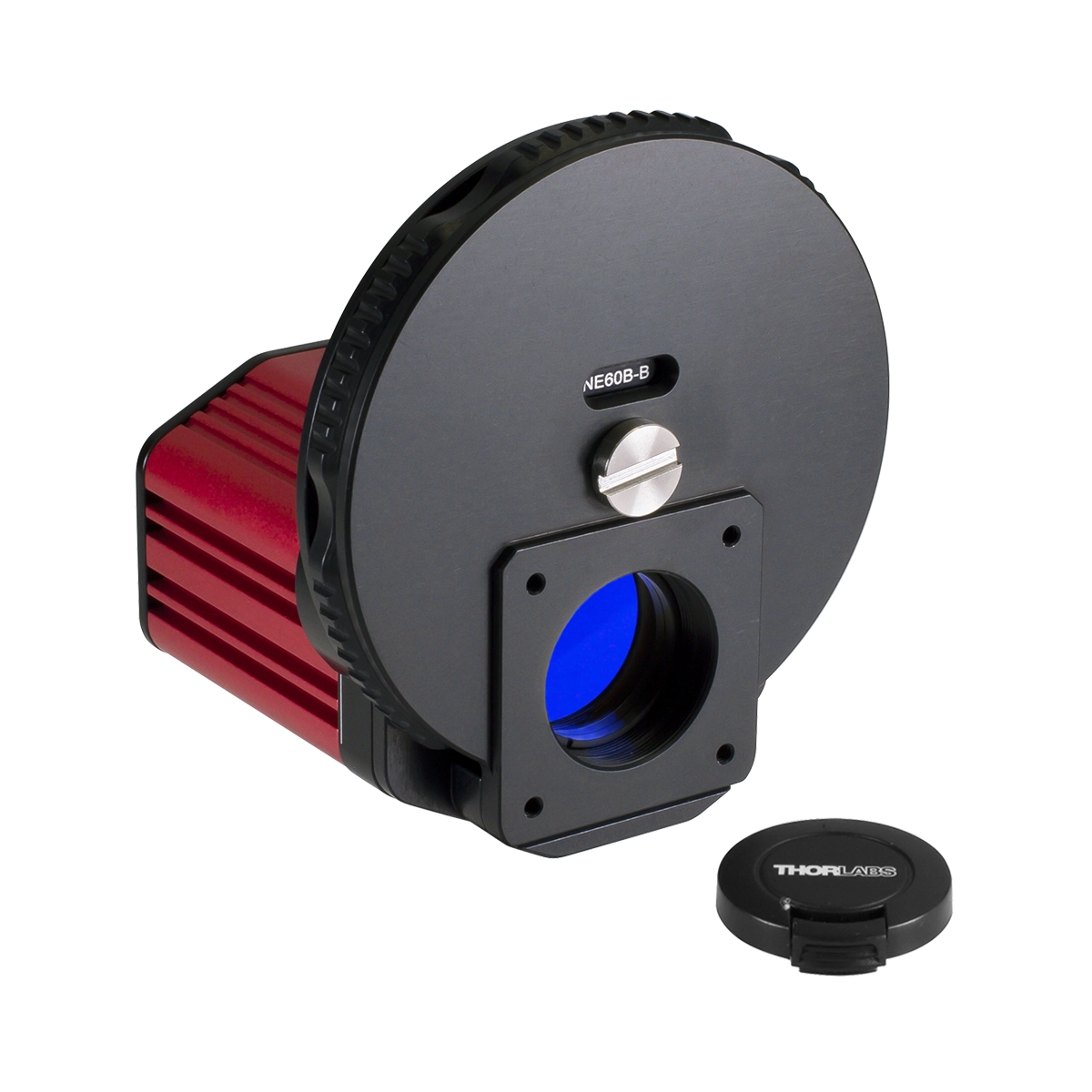

BC207VIS/M – CMOS相机式光束轮廓仪
Thorlabs 原厂品质 · 高分辨率二维成像 · 5.0 MP (2448×2048) · 350 – 1100 nm · Ø20 µm – Ø7.0 mm
BC207VIS/M是一款高性能CMOS相机式光束轮廓仪，专为350-1100nm波长激光分析设计。采用500万像素CMOS传感器，提供真二维高分辨率成像，精准捕捉复杂光斑形状与微小细节。支持连续与脉冲光测量，内置ND滤光片转轮，是激光研发与精密光学检测的理想选择。
产品概述
BC207VIS/M CMOS相机式光束轮廓仪为激光光束表征提供了卓越的二维空间分辨率。该产品搭载5.0 MP（2448×2048）高分辨率CMOS传感器，传感器尺寸达8.45 mm × 7.07 mm，能够精确测量Ø20 µm至Ø7.0 mm范围内的光束尺寸。相比传统扫描式轮廓仪，CMOS相机技术可实现单次脉冲或连续激光的真二维瞬态成像，轻松应对非对称、多峰等复杂光斑形状。
本仪器覆盖350至1100 nm的宽波长范围，内置电动ND滤光片转轮，可灵活调节光衰减，防止传感器饱和并扩展动态范围。结合USB 3.0高速数据传输接口，用户可实时获取高帧率的光束轮廓数据，满足现代激光系统快速调试与质量控制的需求。
核心特性
- 500万像素CMOS传感器，提供真二维高分辨率光束成像
- 宽波长范围覆盖350 – 1100 nm，适配多种可见及近红外激光
- 内置电动ND滤光片转轮，有效扩展动态范围并防止传感器饱和
- 支持连续波与脉冲激光的瞬态光束轮廓捕捉与分析
- 精确测量Ø20 µm至Ø7.0 mm的微小至中等尺寸光束
- USB 3.0高速接口，实现高帧率数据实时传输与软件处理
- 紧凑的公制螺纹接口设计，易于集成至各类光学面包板与光路系统
技术规格
| 技术参数 | 规格值 |
|---|---|
| 波长范围 | 350 – 1100 nm |
| 传感器类型 | CMOS |
| 分辨率 | 5.0 MP (2448 × 2048) |
| 传感器尺寸 | 8.45 mm × 7.07 mm |
| 像素尺寸 | 3.45 µm × 3.45 µm |
| 光束尺寸范围 | Ø20 µm – Ø7.0 mm |
| 接口类型 | USB 3.0 |
| 衰减方式 | 内置电动ND滤光片转轮 |
| 最大帧率 | 22 fps (全分辨率) |
| 螺纹接口 | M95 × 0.75 (公制) |
| 外壳尺寸 | 95.0 mm x 95.0 mm x 62.5 mm |
| 工作温度 | 0 °C 至 40 °C |
| 适用激光类型 | 连续波、脉冲激光 |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
真二维高分辨率成像原理
BC207VIS/M摒弃了传统的机械扫描方式，采用面阵CMOS传感器直接获取光束的空间强度分布。500万像素的高密度像素阵列确保了极高的空间分辨率，能够清晰分辨光束的边缘细节、多峰结构及非对称畸变。这种真二维成像技术不仅大幅缩短了测量时间，还能完美捕捉单脉冲激光的瞬态轮廓，为复杂光束形态分析提供了可靠依据。
卓越的动态范围与性能优势
针对高功率激光测量中易出现的传感器饱和问题，该轮廓仪配备了内置电动ND滤光片转轮。用户可通过软件自动或手动切换不同衰减倍率的滤光片，轻松扩展系统的动态范围。结合USB 3.0的高速带宽，设备能够以高帧率输出全分辨率图像，确保在快速光路对准和实时激光加工监控中不遗漏任何关键数据。
强大的光束分析软件
配套的Beam软件提供了直观的用户界面和全面的分析算法。支持D4σ、刀口法等多种光束宽度定义，可自动计算光束质心、椭圆度、功率分布及M²因子。软件具备实时轮廓显示、3D地形图生成及数据导出功能，满足科研记录与工业质控的严格标准。
应用领域
- 激光切割与焊接加工中的光束质量实时监控
- 光纤通信与耦合系统中的光斑对准与模式分析
- 固体及半导体激光器的研发调试与光束整形评估
- 生物医疗激光设备的光束轮廓表征与能量分布测试
- 科研实验室中的超快脉冲激光瞬态光斑捕捉
订货信息
本产品型号为 BC207VIS/M，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: CMOS相机式光束轮廓仪相比扫描狭缝式有什么区别？
A: CMOS相机式光束轮廓仪采用面阵成像技术，可一次性捕获完整的二维光束轮廓，真实反映光束强度分布，适合测量平顶、环形、多模等复杂光斑形状。而扫描狭缝式通过物理狭缝扫描采样，波长范围更宽、功率耐受更高，但只能近似重建二维分布，适合近高斯光束。两者各有优势，应根据实际应用场景选择。
Q2: 产品选型时需要注意哪些参数？
A: 选型时主要关注：波长范围是否匹配您的激光光源、光束尺寸范围是否覆盖待测光斑大小、相机分辨率（像素数）、帧率、功率测量范围、ND滤光片数量、接口类型（USB2.0/3.0）、软件功能需求，以及是否需要M²光束质量测量扩展功能。如有疑问，可联系技术工程师提供选型建议。
Q3: 可以测量脉冲激光吗？
A: 可以。CMOS相机式光束轮廓仪支持连续光（CW）和脉冲光测量，具备外部触发输入功能，可通过TTL信号实现单脉冲触发捕捉。具体触发频率范围和最短曝光时间取决于型号规格，可参考产品技术参数。
Q4: 产品的保修期是多久？
A: 本产品享受原厂标准保修服务，保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障，我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。
