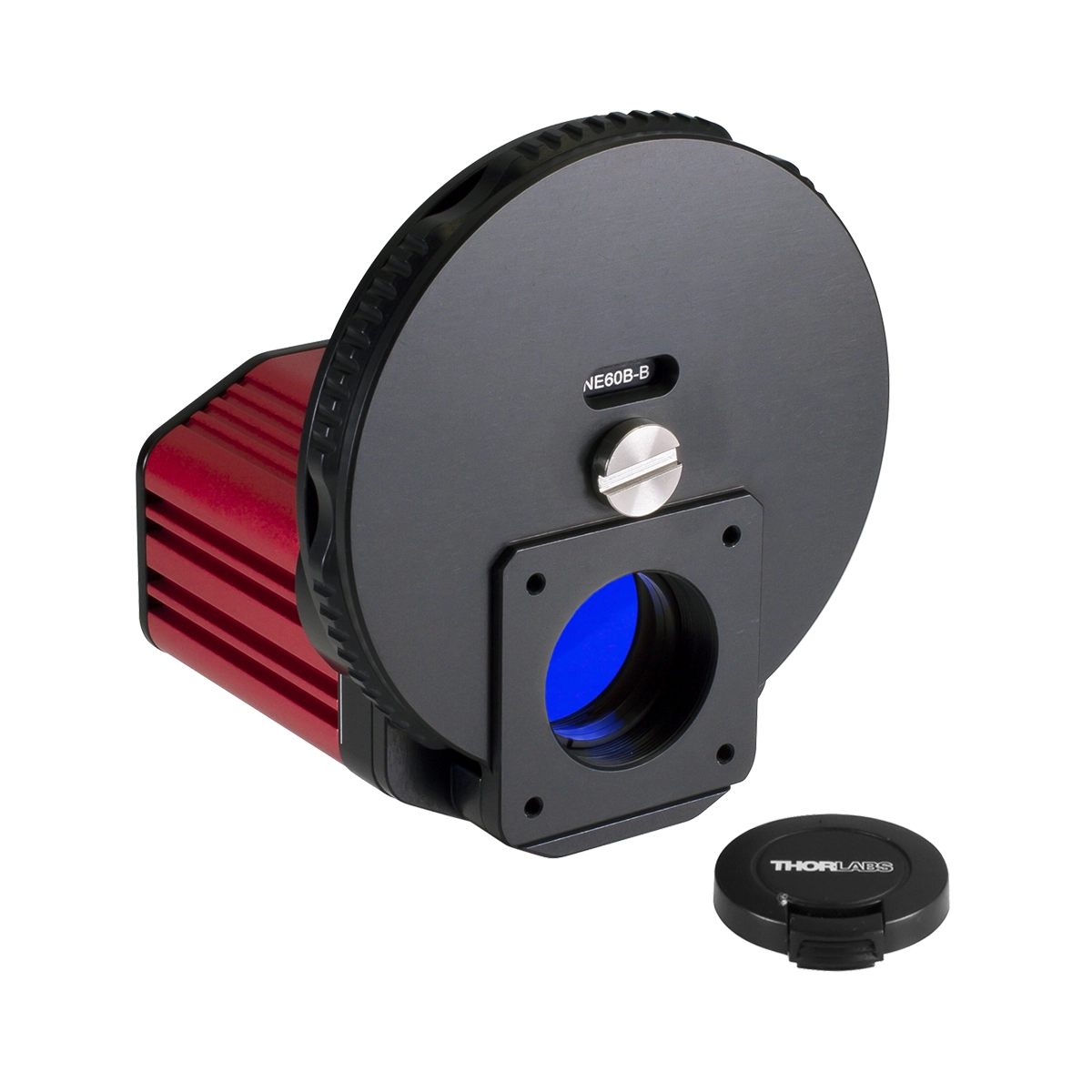

BC207VIS – CMOS相机式光束轮廓仪
Thorlabs 原厂品质 · 高分辨率二维成像 · 5.0 MP (2448×2048) · 350 – 1100 nm · Ø20 µm – Ø7.0 mm
BC207VIS是一款高性能CMOS相机式光束轮廓仪，专为可见光至近红外波段（350-1100 nm）的二维光束质量分析设计。它搭载500万像素高分辨率CMOS传感器，提供卓越的空间分辨率，能够精准捕捉复杂光斑形状与细节。内置中性密度滤光片转轮与USB 3.0高速接口，完美支持连续及脉冲激光测量，是激光研发与工业检测的理想选择。
产品概述
Thorlabs BC207VIS CMOS相机式光束轮廓仪专为需要高精度二维光束分析的复杂应用而设计。该设备采用先进的500万像素（2448×2048）CMOS传感器，传感器尺寸达8.45 mm × 7.07 mm，能够在350至1100 nm的宽波长范围内提供卓越的真二维成像能力。与传统的扫描狭缝式轮廓仪相比，CMOS相机技术能够瞬间捕获整个光束截面，特别适合测量非对称、多峰或存在散斑的复杂光斑形状。
BC207VIS不仅支持连续光，还能精准捕捉脉冲激光的瞬态光束轮廓。其内置的电机驱动中性密度（ND）滤光片转轮，允许用户在不中断测量的情况下自动调节光强，有效避免传感器饱和。结合USB 3.0高速数据传输接口，该仪器可实时将高分辨率图像传输至PC，配合专业光束分析软件，为用户提供全面的光束参数计算与可视化报告，极大提升了激光系统表征的效率与准确性。
核心特性
- 500万像素高分辨率CMOS传感器，提供精细的二维光束截面成像
- 宽光谱响应范围（350 – 1100 nm），覆盖可见光至近红外波段
- 内置电机驱动ND滤光片转轮，支持光强自动衰减，防止传感器饱和
- 支持连续光与脉冲激光测量，精准捕捉瞬态光束轮廓
- USB 3.0高速接口，实现高分辨率图像数据的实时传输与处理
- 真二维成像技术，完美适配多峰、非对称等复杂光斑形状分析
- 紧凑的英制外壳设计，易于集成至各类光学面包板与实验系统中
技术规格
| 技术参数 | 规格值 |
|---|---|
| 产品型号 | BC207VIS |
| 探测器类型 | CMOS相机 |
| 分辨率 | 5.0 MP (2448 × 2048) |
| 传感器尺寸 | 8.45 mm × 7.07 mm |
| 波长范围 | 350 – 1100 nm |
| 光束尺寸范围 | Ø20 µm – Ø7.0 mm |
| 像素尺寸 | 3.45 µm × 3.45 µm |
| 数据接口 | USB 3.0 |
| 内置滤光片 | 电机驱动ND滤光片转轮 |
| 测量模式 | 连续光、脉冲光 |
| 外壳尺寸 | 英制标准尺寸 |
| 冷却方式 | 无风扇被动散热 |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
真二维高分辨率成像原理
BC207VIS的核心在于其500万像素的CMOS图像传感器，像素尺寸仅为3.45 µm，能够以极高的空间分辨率解析光束的微观结构。不同于逐点扫描的测量方式，CMOS相机通过面阵曝光瞬间获取完整的光强分布图。这种真二维成像机制使其在分析具有复杂拓扑结构（如多模光纤输出、平顶光束或带有散斑的激光）时表现出无可比拟的优势，确保测量结果真实反映光束的原始形态。
卓越的性能与动态范围
为了应对不同功率密度的激光光源，BC207VIS配备了内置的电机驱动中性密度（ND）滤光片转轮。用户可通过软件远程控制滤光片的切换，轻松扩展仪器的动态范围，避免高功率激光导致的传感器饱和或损坏。同时，其出色的读出电路设计支持高速帧率，无论是稳定的连续波激光还是高重频脉冲激光，都能被精准捕获，为激光器的瞬态特性研究提供可靠的数据支撑。
强大的软件生态与兼容性
该光束轮廓仪通过USB 3.0接口与PC连接，兼容业界主流的光束分析软件。软件不仅能实时显示光束的三维形貌和二维等高线，还能自动计算束宽、椭圆度、质心位置等数十种关键参数。紧凑的英制外壳设计带有标准螺纹孔，可轻松固定于光学导轨或调整架上，无缝集成到各种光路系统中，广泛应用于科研、工业及教育领域。
应用领域
- 激光器研发与光束质量表征
- 工业激光加工与切割光斑监测
- 光纤通信与耦合系统对准
- 复杂光束整形与衍射光学元件测试
- 生物医疗激光设备校准
订货信息
本产品型号为 BC207VIS，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: CMOS相机式光束轮廓仪相比扫描狭缝式有什么区别？
A: CMOS相机式光束轮廓仪采用面阵成像技术，可一次性捕获完整的二维光束轮廓，真实反映光束强度分布，适合测量平顶、环形、多模等复杂光斑形状。而扫描狭缝式通过物理狭缝扫描采样，波长范围更宽、功率耐受更高，但只能近似重建二维分布，适合近高斯光束。两者各有优势，应根据实际应用场景选择。
Q2: 产品选型时需要注意哪些参数？
A: 选型时主要关注：波长范围是否匹配您的激光光源、光束尺寸范围是否覆盖待测光斑大小、相机分辨率（像素数）、帧率、功率测量范围、ND滤光片数量、接口类型（USB2.0/3.0）、软件功能需求，以及是否需要M²光束质量测量扩展功能。如有疑问，可联系技术工程师提供选型建议。
Q3: 可以测量脉冲激光吗？
A: 可以。CMOS相机式光束轮廓仪支持连续光（CW）和脉冲光测量，具备外部触发输入功能，可通过TTL信号实现单脉冲触发捕捉。具体触发频率范围和最短曝光时间取决于型号规格，可参考产品技术参数。
Q4: 产品的保修期是多久？
A: 本产品享受原厂标准保修服务，保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障，我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。
