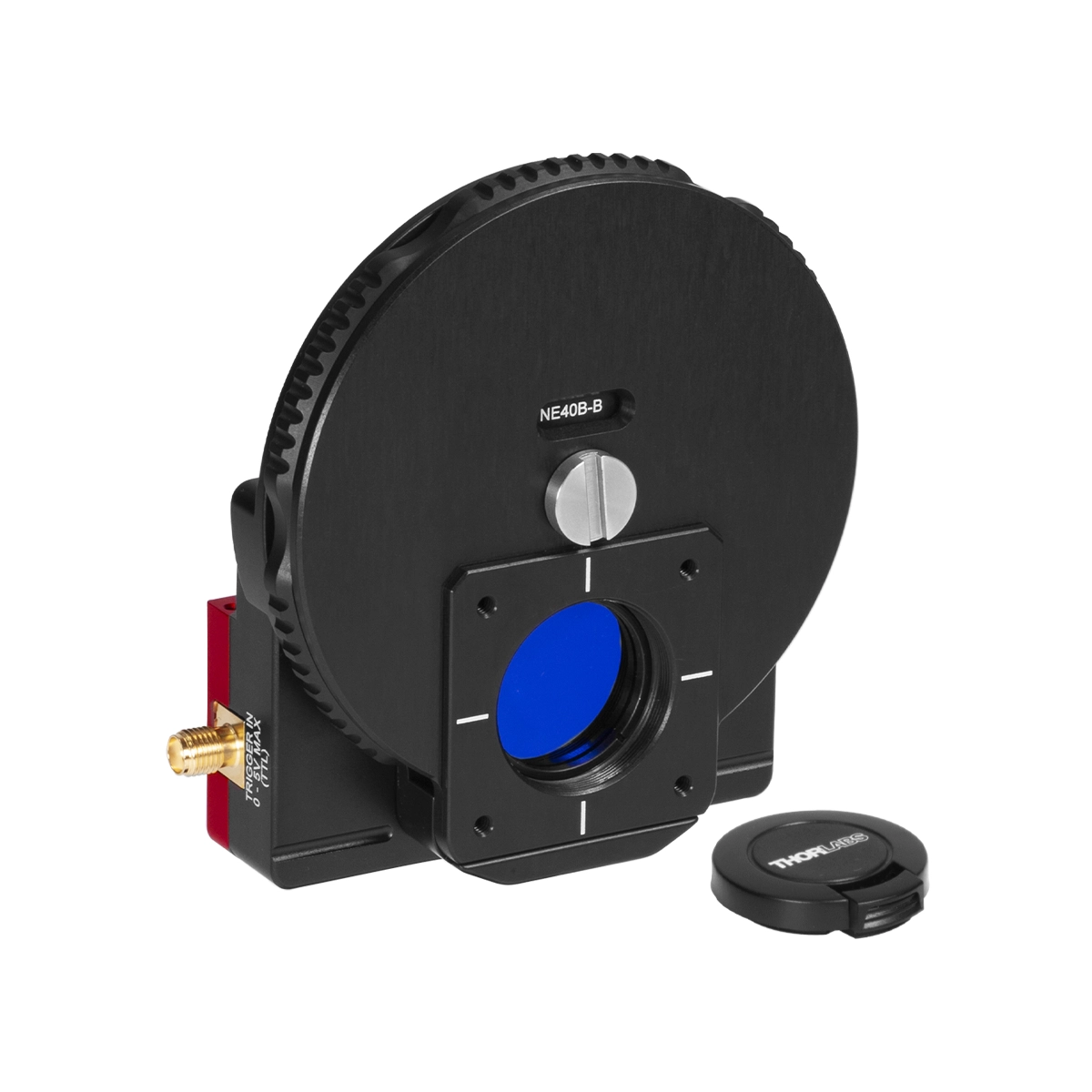

BC210CV – 小型CMOS相机式光束轮廓仪
Thorlabs 原厂品质 · 高分辨率二维成像 · 12.3 MP (4096×2992) · 350 – 1100 nm · Ø20 µm – Ø10.0 mm
BC210CV是一款小型CMOS相机式光束轮廓仪，专为高精度二维光束分析设计。它搭载12.3 MP高分辨率CMOS传感器，提供卓越的空间分辨率，精准捕捉复杂光斑形状。支持350-1100 nm宽波长范围及脉冲/连续光测量，结合内置ND滤光片转轮与USB 3.0高速传输，是激光研发与工业应用中不可或缺的光束诊断利器。
产品概述
BC210CV小型CMOS相机式光束轮廓仪为激光光束质量分析提供了卓越的二维成像解决方案。该产品采用先进的12.3百万像素CMOS传感器，具备4096×2992的高分辨率，能够真实还原复杂光斑的精细结构，克服了传统扫描式轮廓仪的局限性。
其工作波长覆盖350至1100 nm，适用于多种可见光与近红外激光源。相机内置多档中性密度（ND）滤光片转轮，可灵活应对不同功率密度的激光，有效避免传感器饱和。凭借真二维实时成像能力、优异的动态范围以及USB 3.0高速数据接口，BC210CV不仅能精确测量光束直径、发散角和M²因子，还能快速捕捉瞬态脉冲激光的光束轮廓，满足从基础科研到精密工业制造对光束表征的严苛需求。
核心特性
- 12.3 MP高分辨率CMOS传感器，提供4096×2992像素的真二维光束成像
- 宽光谱响应范围350 – 1100 nm，兼容多种可见光与近红外激光源
- 内置电动ND滤光片转轮，灵活扩展动态范围，防止高功率激光饱和
- 支持连续波（CW）与脉冲激光测量，精准捕捉瞬态光束轮廓
- USB 3.0高速接口，实现高分辨率图像数据的实时快速传输
- 紧凑轻量化设计，易于集成至各类光学平台与自动化系统中
- 专业光束分析软件，支持光束直径、椭圆度、质心及M²因子等全面计算
技术规格
| 技术参数 | 规格值 |
|---|---|
| 产品型号 | BC210CV |
| 传感器类型 | CMOS |
| 分辨率 | 12.3 MP (4096 × 2992) |
| 传感器尺寸 | 14.13 mm × 10.32 mm |
| 像元尺寸 | 3.45 µm |
| 波长范围 | 350 – 1100 nm |
| 光束尺寸范围 | Ø20 µm – Ø10.0 mm |
| 数据接口 | USB 3.0 |
| 滤光片 | 内置ND滤光片转轮 |
| 激光类型 | 连续光 (CW) / 脉冲光 |
| 触发模式 | 支持外触发 |
| 工作温度 | 0 °C 至 40 °C |
| 外壳材质 | 阳极氧化铝合金 |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
真二维高分辨率成像原理
BC210CV采用高灵敏度CMOS传感器，通过面阵像素直接捕获激光光斑的二维强度分布。相较于传统扫描式轮廓仪，CMOS相机无需机械扫描即可实现单次曝光成像。12.3百万像素的超高分辨率使其能清晰分辨微小光束的精细结构，非常适合测量多模激光、平顶光束及复杂光斑。
卓越的动态范围与性能优势
为应对不同功率密度的激光，BC210CV配备内置ND滤光片转轮，可通过软件快速切换衰减档位，防止传感器过曝。其350至1100 nm的宽光谱响应覆盖了主流激光波长。相机支持硬件外触发，能与脉冲激光器精准同步，确保瞬态脉冲光束轮廓的精确捕获。
强大的专业分析软件
配套软件提供直观界面与强大数据处理能力，实时显示二维轮廓及三维曲面图，自动计算光束直径、椭圆度、质心等关键参数。结合USB 3.0高速传输，确保高分辨率图像流畅读取，大幅提升光束调试与质量控制效率。
应用领域
- 激光加工与制造：监测切割、焊接及打标激光器的光束质量与焦点位置
- 光纤通信与传感：分析光纤耦合效率、准直光束及自由空间光通信光斑
- 科研与量子光学：表征超快脉冲激光、冷原子实验及非线性光学光束
- 医疗与生物光子学：校准眼科激光、光谱分析及荧光激发光源的光束轮廓
- 光束整形与衍射光学：评估DOE、空间光调制器及微透镜阵列的整形效果
订货信息
本产品型号为 BC210CV，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: CMOS相机式光束轮廓仪相比扫描狭缝式有什么区别？
A: CMOS相机式光束轮廓仪采用面阵成像技术，可一次性捕获完整的二维光束轮廓，真实反映光束强度分布，适合测量平顶、环形、多模等复杂光斑形状。而扫描狭缝式通过物理狭缝扫描采样，波长范围更宽、功率耐受更高，但只能近似重建二维分布，适合近高斯光束。两者各有优势，应根据实际应用场景选择。
Q2: 产品选型时需要注意哪些参数？
A: 选型时主要关注：波长范围是否匹配您的激光光源、光束尺寸范围是否覆盖待测光斑大小、相机分辨率（像素数）、帧率、功率测量范围、ND滤光片数量、接口类型（USB2.0/3.0）、软件功能需求，以及是否需要M²光束质量测量扩展功能。如有疑问，可联系技术工程师提供选型建议。
Q3: 可以测量脉冲激光吗？
A: 可以。CMOS相机式光束轮廓仪支持连续光（CW）和脉冲光测量，具备外部触发输入功能，可通过TTL信号实现单脉冲触发捕捉。具体触发频率范围和最短曝光时间取决于型号规格，可参考产品技术参数。
Q4: 产品的保修期是多久？
A: 本产品享受原厂标准保修服务，保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障，我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。
