Description
产品概述

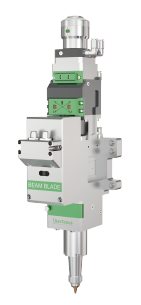

RayTools BD04K是一款专为三维管材切割设计的自动调焦切割头，最大激光功率4kW。配备F100准直镜和F200聚焦镜，调焦范围-12~+10mm。针对管材切割的3D运动特性优化设计，配备专用上下保护镜（D24.9×1.5mm上/D27.9×4.1mm中下）和1.2-4.0mm可换喷嘴。QBH/G5双接口，是激光切管机的专业切割头。
产品特点
- ✓ 3D管切专用设计：针对管材旋转/倾斜切割优化
- ✓ 4kW最大功率：匹配4kW及以下光纤激光切管机
- ✓ 自动调焦：调焦范围-12~+10mm，适应管材壁厚变化
- ✓ F100准直+F200聚焦：长焦聚焦适合管材深穿透
- ✓ 专用保护镜组：上D24.9×1.5mm+中下D27.9×4.1mm
- ✓ 1.2-4.0mm可换喷嘴：根据材料和厚度选择最优喷嘴
- ✓ QBH/G5双接口：兼容主流4kW激光器
- ✓ 紧凑型设计：适配切管机有限安装空间
详细规格参数
| 参数项 | 参数值 |
|---|---|
| 型号 | BD04K |
| 最大激光功率 | ≤4kW |
| 光纤接口 | QBH / G5 |
| 准直镜 | D30 F100mm |
| 聚焦镜 | D30 F200mm |
| 调焦范围 | -12mm ~ +10mm |
| 上保护镜 | Ø24.9×1.5mm |
| 中/下保护镜 | Ø27.9×4.1mm |
| 喷嘴口径 | 1.2mm / 1.5mm / 2.0mm / 2.5mm / 3.0mm / 3.5mm / 4.0mm |
| 适用切割 | 圆管/方管/异型管3D切割 |
| 适用材料厚度 | 碳钢管≤10mm / 不锈钢管≤6mm |
工作原理
BD04K三维管切切割头针对管材切割的特殊需求进行优化设计。管材切割时，切割头需要随管材旋转和多轴联动，对切割头的紧凑性和防护性要求更高。F200长焦聚焦镜使焦点距喷嘴更远，避免管材切割时熔渣飞溅损伤保护镜。多层保护镜结构有效隔绝切割飞溅物，-12~+10mm的调焦范围可适应不同壁厚管材的焦点位置调整。多种口径喷嘴可根据管材材质和壁厚选择最优辅助气体流量和压力。
典型应用
| ▶ 圆管激光切割（碳钢/不锈钢/铝合金） | ▶ 方管/矩形管激光切割 |
| ▶ 异型管材3D激光切割 | ▶ 管件相贯线切割 |
| ▶ 管材坡口切割 | ▶ 健身器材管材切割 |
| ▶ 家具/装饰管材切割 |
选型建议
选择BD04K的场景：①4kW以下激光切管机；②圆管/方管/异型管3D切割；③管件相贯线切割。如需平板切割可选BM06K/BS06K；如需玻璃/蓝宝石切割可选贝塞尔切割头。
同系列对比
| 型号 | 最大功率 | 应用 | 聚焦镜 | 调焦范围 | 接口 | 特点 |
|---|---|---|---|---|---|---|
| BM06K | 6kW | 平板切割 | F150/F200 | ±17/±32mm | QBH/QD/G5 | 标准型 |
| BS06K | 6kW | 平板切割 | F150/F200 | ±17/±32mm | QBH/QD/G5 | 智能型 |
| BD04K | 4kW | 3D管切 | F200 | -12~+10mm | QBH/G5 | 管切专用 |
| 贝塞尔切割头 | 200W | 玻璃切割 | — | — | — | 长焦深 |
品牌介绍
RayTools（锐图）——瑞士RAYTOOLS AG公司，专业激光切割头制造商，专注于高功率激光加工光学头研发与生产。产品涵盖自动调焦切割头、三维切割头、焊接头等，以瑞士精密制造品质著称，广泛应用于金属切割、焊接、3D加工等领域，是全球激光切割头领域的主流供应商。
