描述

RONAR-SMITH BEX-355-2X-V1 紫外定倍扩束镜（355nm，2倍）| 图号 S552

355nm紫外专用｜固定2倍扩束｜输入CA Ø8｜输出CA Ø28｜M43×0.5输出螺纹｜黑色阳极氧化铝合金机身

---

一、产品概述

BEX-355-2X-V1 是 Wavelength Opto-Electronic（新加坡波长光电）RONAR-SMITH 系列的355nm 紫外固定倍率扩束镜，放大倍率 2 倍。它将入射紫外光束直径扩大为原来的 2 倍、同时把光束发散角相应压缩，常用于紫外激光器打标、切割、钻孔前的光束整形，以获得更小的聚焦光斑和更稳的加工质量。整机采用黑色阳极氧化铝合金外壳（材质 AL6061），输入侧 M30×1、输出侧 M43×0.5 标准螺纹，便于直接装入光路或反向作缩束使用。

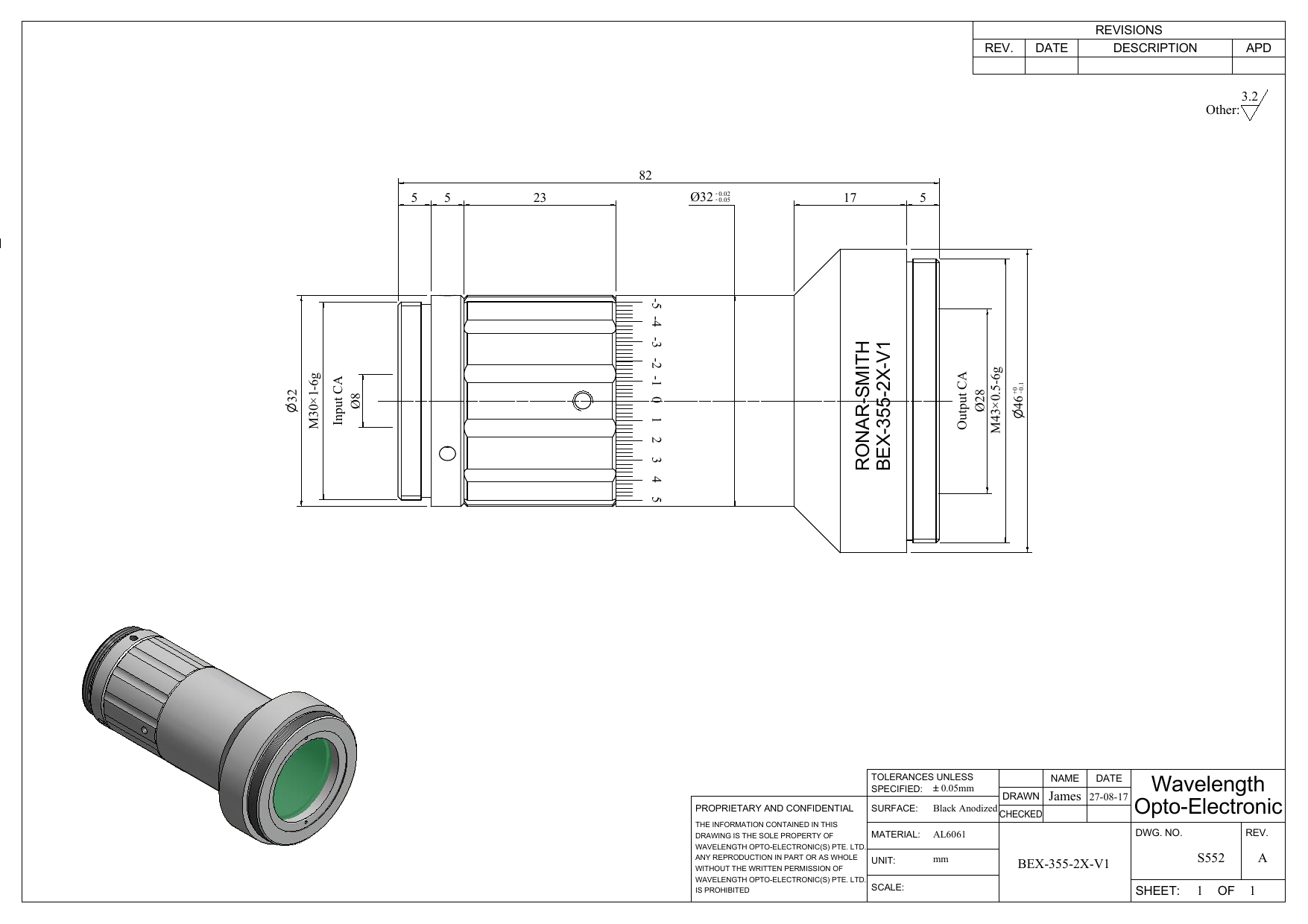

本品按波长光电原厂图纸（图号 S552）供货，尺寸与螺纹均以工程图为准。

二、核心技术参数

参数项目	详细规格
型号	BEX-355-2X-V1
图号（DWG NO.）	S552
品牌 / 系列	Wavelength Opto-Electronic（波长光电）/ RONAR-SMITH
适用波长	355nm 紫外（UV）
固定扩束倍率	2 倍（2X）
输入通光孔径（Input CA）	Ø8 mm
输出通光孔径（Output CA）	Ø28 mm
输入侧螺纹	M30×1-6g
输出侧螺纹	M43×0.5-6g
最大外径	Ø46 mm（+0.1/0）
整机长度	82 mm
镜身中段外径	Ø32 mm（-0.02/-0.05）
外壳材质	AL6061 铝合金，黑色阳极氧化（Black Anodized）
未注公差	±0.05 mm
单位	mm

三、产品特点

✅ 355nm 紫外专用：针对紫外波段设计，适用于紫外激光打标、精密切割与钻孔。

✅ 固定 2 倍扩束：光束直径扩大 2 倍、发散角相应压缩，结构简单、装调方便。

✅ 大通光孔径：输入 CA Ø8、输出 CA Ø28，适配常见紫外激光器出射光束。

✅ 标准螺纹接口：输入 M30×1、输出 M43×0.5，可直接装入标准光路，也可反向缩束。

✅ 黑色阳极氧化铝合金外壳：AL6061 材质，轻量、消光、耐腐蚀，工业环境长期稳定。

✅ 原厂图纸保证：按波长光电 S552 图纸供货，尺寸、螺纹、公差有图可查。

四、外形与安装尺寸

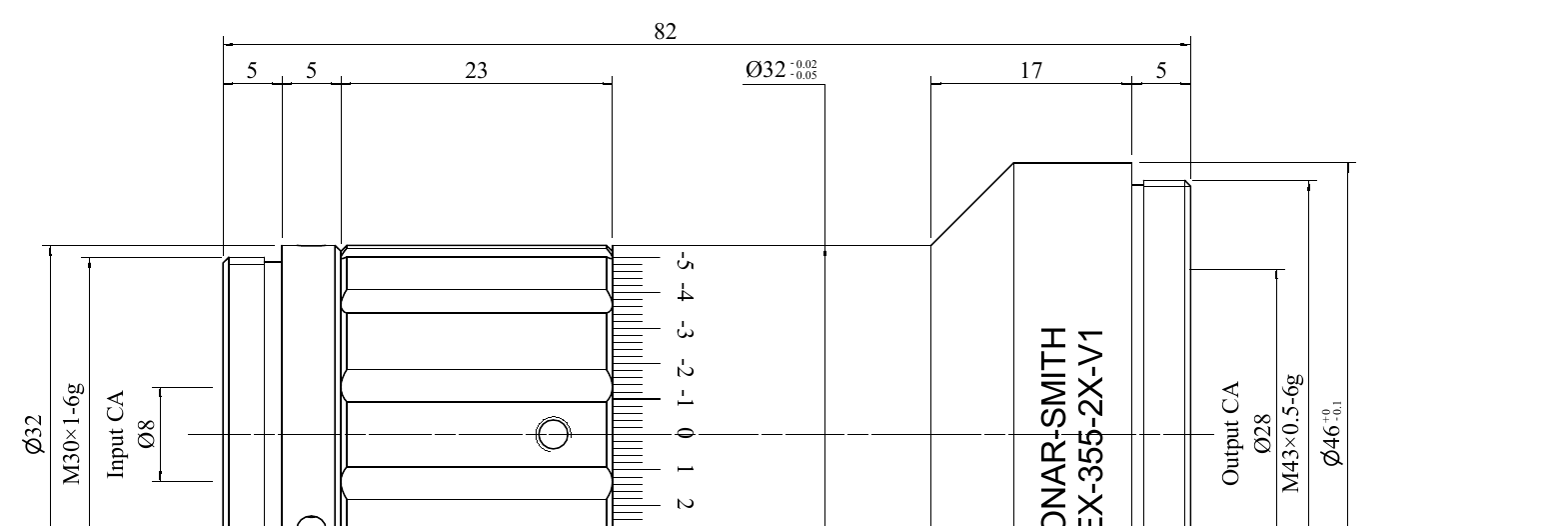

整机长 82mm、最大外径 Ø46mm；输入侧 M30×1 螺纹、通光孔径 Ø8；输出侧 M43×0.5 螺纹、通光孔径 Ø28。详细分段尺寸见本页产品图中的外形尺寸图，未注公差 ±0.05mm。

五、什么是扩束镜？

扩束镜（Beam Expander）是一种把激光光束直径按固定或可变倍率放大的光学组件。光束被扩束后，发散角会按相同倍率反比例减小，从而在后级聚焦时获得更小的光斑。定倍扩束镜结构固定、倍率不可调，胜在结构紧凑、装调简单、成本适中，是固定工艺光路的常用选择。更多原理与选型见 扩束镜百科。

六、常见问题（FAQ）

Q1：这只扩束镜能用在 1064nm 红外激光器上吗？
不建议。该型号为 355nm 紫外专用，光学镀膜按紫外波段设计，用于其他波长会导致透过率和聚焦性能下降。红外场景请选对应波长的型号。

Q2：输入、输出螺纹分别是什么规格？
输入侧为 M30×1-6g，输出侧为 M43×0.5-6g，均为常用公制细牙螺纹，便于与标准光机件对接。

Q3：可以反过来当缩束镜用吗？
物理上反向安装可将光束缩小为 1/2，但需结合入射光束口径与输出侧通光孔径确认是否切光，建议先与我们工程师沟通。

Q4：购买前还需要确认什么？
请提供激光器波长、出射光束直径（或口径）、所需倍率及安装空间，我们帮您核对型号是否匹配。

七、免责声明

本页参数依据 Wavelength Opto-Electronic 原厂图纸（图号 S552）整理，力求准确；如原厂对设计或规格进行更新，以随机实物和最新图纸为准。产品的具体适配性请结合实际光路与我司技术人员确认。
