产品简介

BC BEX-355-4X-V1 是一款专为紫外355nm激光设计的4倍扩束镜，采用伽利略式光学设计，适用于紫外激光打标、精密加工等应用场景。产品入射光瞳直径2mm，经4倍扩束后输出为8mm，实现光束高质量扩束。V1版本为高功率型，适配≤30W紫外激光器。

产品特点

• 4倍固定倍率：入射光瞳Ø2mm经扩束后输出为Ø8mm，实现光束高质量扩束
• 355nm紫外专用：针对紫外355nm激光优化设计，高透射率，低光学像差
• 伽利略式光学设计：无内焦点，适合高功率应用，避免空气电离风险
• 紫外熔融石英镜片：UVFS材质，耐高功率，透光性能优异
• 高功率版本：V1版本，适配≤30W紫外激光器，适合工业高功率应用
• 标准螺纹接口：输入端M22×0.75，输出端M30×1，安装便捷

核心光学参数

参数名称	参数值
型号	BEX-355-4X-V1
品牌	BC (RONAR-SMITH)
波长	355nm（紫外）
扩束倍率	4×
入射光瞳直径	Ø2mm（1/e²）
出射光斑直径	Ø8mm（1/e²）
光学设计	伽利略式（无内焦点）
镜片材质	紫外熔融石英（UVFS）
增透膜	355nm单层/多层AR膜
波前误差	≤λ/4 @355nm（标准级）
功率适配	≤30W紫外激光器（V1高功率版）

机械与接口参数

参数名称	参数值
入射端螺纹	M22×0.75（细牙）
出射端螺纹	M30×1（标准紫外扩束镜接口）
外壳长度	约60mm（含两端螺纹）
外壳直径	约30mm
发散角调节	可调（V1版本支持调节）

型号含义解析

标识	含义
BEX	固定倍率紫外扩束镜系列
355	工作波长355nm
4X	4倍放大
V1	Version 1（高功率版，支持调节）

应用场景

• 紫外激光打标机
• 激光精密加工
• 355nm高功率科研系统
• 紫外激光雕刻设备
• 科学研究与实验

下载链接

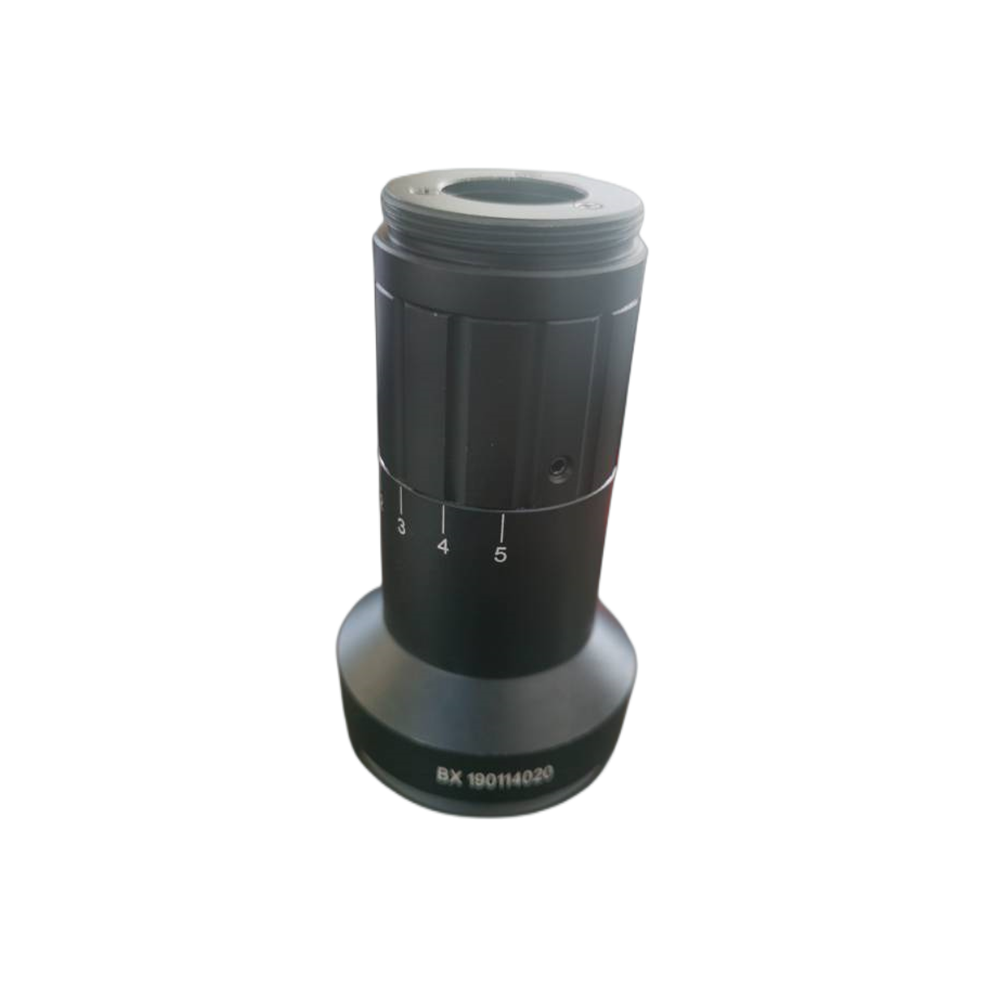

产品实物图下载
