描述
产品概述

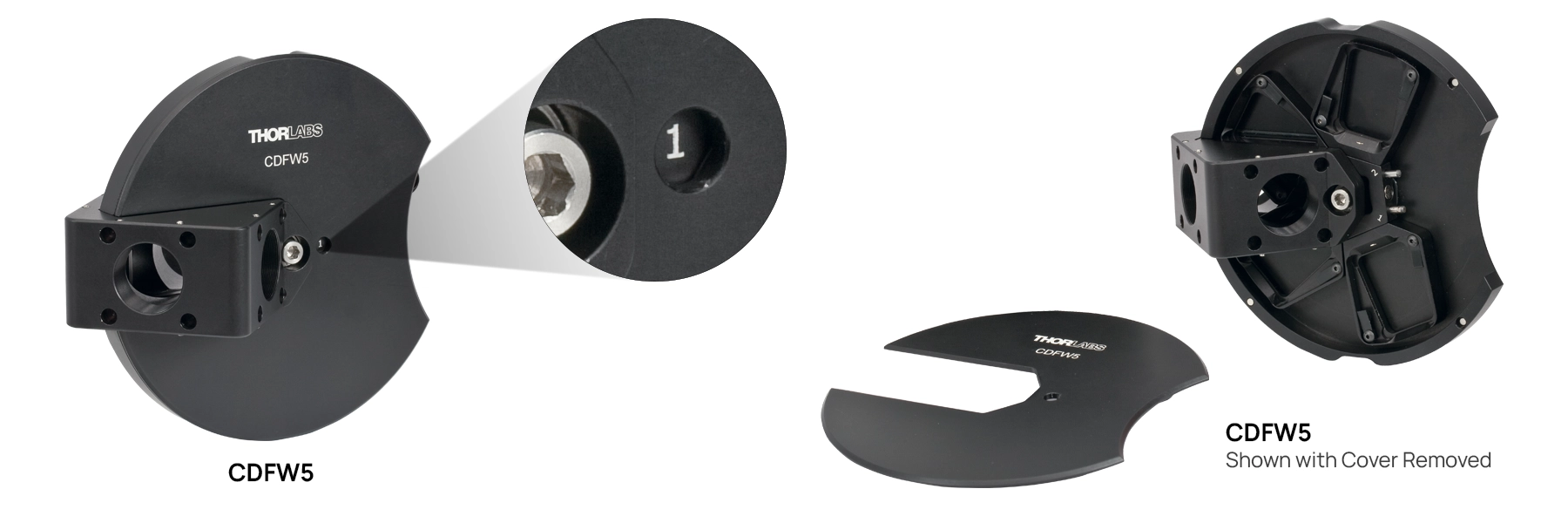

手动式5孔二向色滤光片转轮，用于30 mm笼式系统(公制接杆安装座)。该转轮为 Thorlabs CDFW5 系列手动式二向色滤光片转轮，在 5 个装载位之间旋转切换矩形二向色滤光片（二向色镜），用于荧光显微、波长分离等应用中快速更换不同波长的分束/滤光通道，除 30 mm 笼式系统外，底部另设 M4 公制螺孔，可直接固定在接杆或光学平板上。产品采用手动旋转结构，4 个通光端口与滤光片平面成 45°，配合磁力耦合支架与遮光盖，更换滤光片便捷且光路密闭，无需供电即可稳定工作。
关键参数
| 产品型号 | CDFW5/M |
|---|---|
| 类型 | 手动式二向色滤光片转轮 |
| 装载位数 | 5 位 |
| 适用光学元件 | 矩形二向色滤光片 / 二向色镜 |
| 滤光片尺寸 | 25.2 mm × 35.6 mm（二向色滤光片）或 25 mm × 36 mm（二向色镜），最大厚度 1 mm |
| 通光端口 | 4 个，与滤光片平面成 45° |
| 滤光片固定 | 磁力耦合支架（可单独抽出更换） |
| 兼容系统 | 30 mm 笼式系统（Ø6 mm 通孔）+ SM1(1.035″-40) 透镜套筒 |
| 安装方式 | 30 mm 笼式 / 接杆安装（M4 公制） |
| 驱动方式 | 手动旋转（无供电） |
| 品牌 | Thorlabs |
产品特点
- 5 个装载位，可安装最多 5 片矩形二向色滤光片 / 二向色镜，实现多波长通道快速切换
- 滤光片尺寸：25.2 mm × 35.6 mm 二向色滤光片，或 25 mm × 36 mm 二向色镜，最大厚度 1 mm
- 4 个通光端口，均与滤光片平面成 45°，便于取用透射与垂直光路
- 磁力耦合滤光片支架，可单独抽出更换滤光片，无需拆装整套装置
- 遮光（光密）盖磁耦合，可手动取下，保证光路密闭、抑制杂散光
- 兼容 30 mm 笼式系统（Ø6 mm 通孔）与 SM1(1.035″-40) 透镜套筒组件
- 底部设 M4 公制螺孔，可直接固定在接杆 / 光学平板上，适配更灵活
- 手动旋转、免供电，定位凹槽确保换片时位置稳定；外壳小窗指示当前滤光片位置
常见问题（FAQ）
Q：CDFW5/M 适用什么尺寸和形状的二向色滤光片？
A：CDFW5/M 装载矩形二向色滤光片 / 二向色镜，尺寸为 25.2 mm × 35.6 mm（二向色滤光片）或 25 mm × 36 mm（二向色镜），最大厚度 1 mm，共 5 个装载位。
Q：CDFW5/M 是手动还是电动？
A：CDFW5/M 为手动式二向色滤光片转轮，旋转轮体在 5 个装载位间切换，无需供电；据 Thorlabs 官方说明，该型号目前没有电动版本。若需程控切换，可考虑电动滤光片转轮方案。
Q：CDFW5/M 的公制接杆安装有什么用？
A：CDFW5/M 在兼容 30 mm 笼式系统之外，底部设有 M4 公制螺孔，可直接固定在接杆或光学平板上，便于在没有完整笼式光路时单独使用。
Q：滤光片安装与更换是否方便？
A：采用磁力耦合支架，可单独抽出更换滤光片而不拆动整套装置；遮光盖磁吸可手动取下，每个位置有定位凹槽，换片稳固、操作便捷。
Q：能否集成到现有光学平台？
A：转轮兼容 30 mm 笼式系统（Ø6 mm 通孔）和 SM1(1.035″-40) 透镜套筒，亦可接杆安装，可与 Thorlabs 其它光机械件组成完整荧光 / 光谱光路。
Q：能否预装滤光片？
A：如在订购 CDFW5 系列的同时订购兼容的显微镜滤光片，Thorlabs 可免费预装滤光片，订购前请联系高飞激光技术支持协助安排。
Q：价格与货期如何确认？
A：本页所示为含税零售价；具体货期与批量价格请以高飞激光（soar-laser.cn）正式报价单为准，我们可协助核对库存与交期。
免责声明
本页产品图片为 Thorlabs 官方图，参数与配置以 Thorlabs 官方 datasheet 为准；价格含稅，最终货期与报价请以正式报价单为准。
