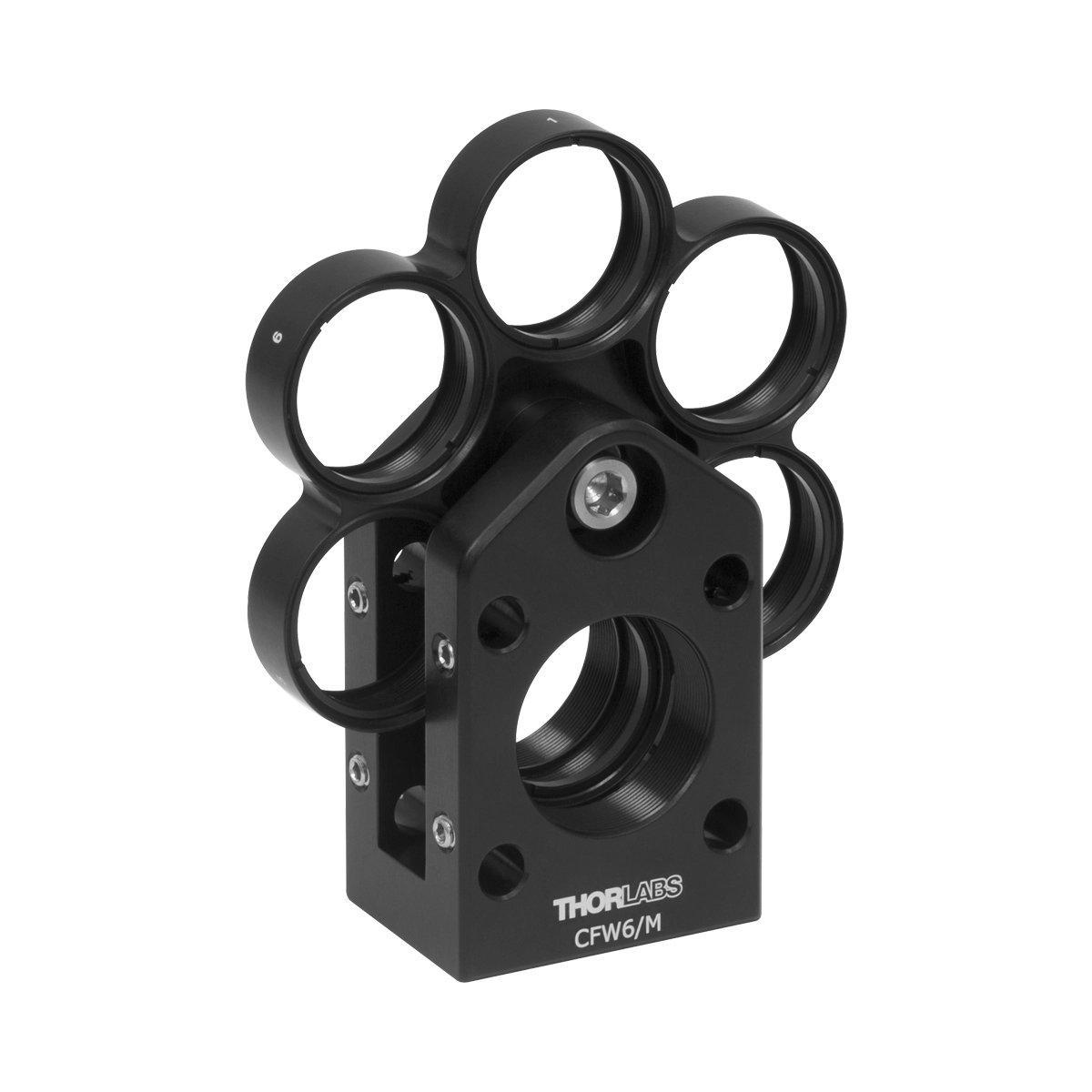

30 mm笼式滤光片转轮，用于Ø1″ (Ø25.4 mm)滤光片
- 可容纳最多六个Ø1″ (Ø25.4 mm)滤光片
- 最大滤光片厚度：0.25″ (6.4 mm)
- 主体上SM1螺纹 (1.035″-40)通孔
- 附带六个SM1RR锁紧环
- 底部螺孔可用于接杆安装
CFW6(/M)专为30 mm笼式系统设计，具有六个SM1螺纹滤光片支架，用于Ø1″ (Ø25 mm)光学元件。弹簧加载转轮带有凹痕，可将滤光片定位在笼式系统中心。主体的固定输入和输出端口也采用SM1螺纹，兼容Ø1″透镜套筒。每个笼杆通孔配有一个侧锁紧8-32紧定螺钉，可使用5/64″ (2.0 mm)六角扳手固定。
底部英制版本有两个1/4″-20和四个8-32安装孔，公制版本(CFW6/M)有两个M6和四个M4安装孔。
滤光片转轮围绕3/16″六角肩螺钉旋转，该螺钉由主体后顶部的尼龙尖端5/64″六角紧定螺钉锁定。可松开紧定螺钉后卸下肩螺钉来取出转轮，便于添加/更换滤光片。
注意：底部两根笼杆可以穿过安装座，但顶部两根笼杆因滤光片转轮的阻挡无法穿过。
| 标准笼式系统尺寸 | |||
|---|---|---|---|
| 笼式系统 | 16 mm | 30 mm | 60 mm |
| 螺纹系列 | SM05 | SM1 | SM2 |
| 杆间距 | 16 mm (0.63″) | 30 mm (1.18″) | 60 mm (2.36″) |
| 总长度 | 25 mm (0.98″) | 41 mm (1.60″) | 71.1 mm (2.80″) |
