CPA3 – 笼式荧光对准板
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

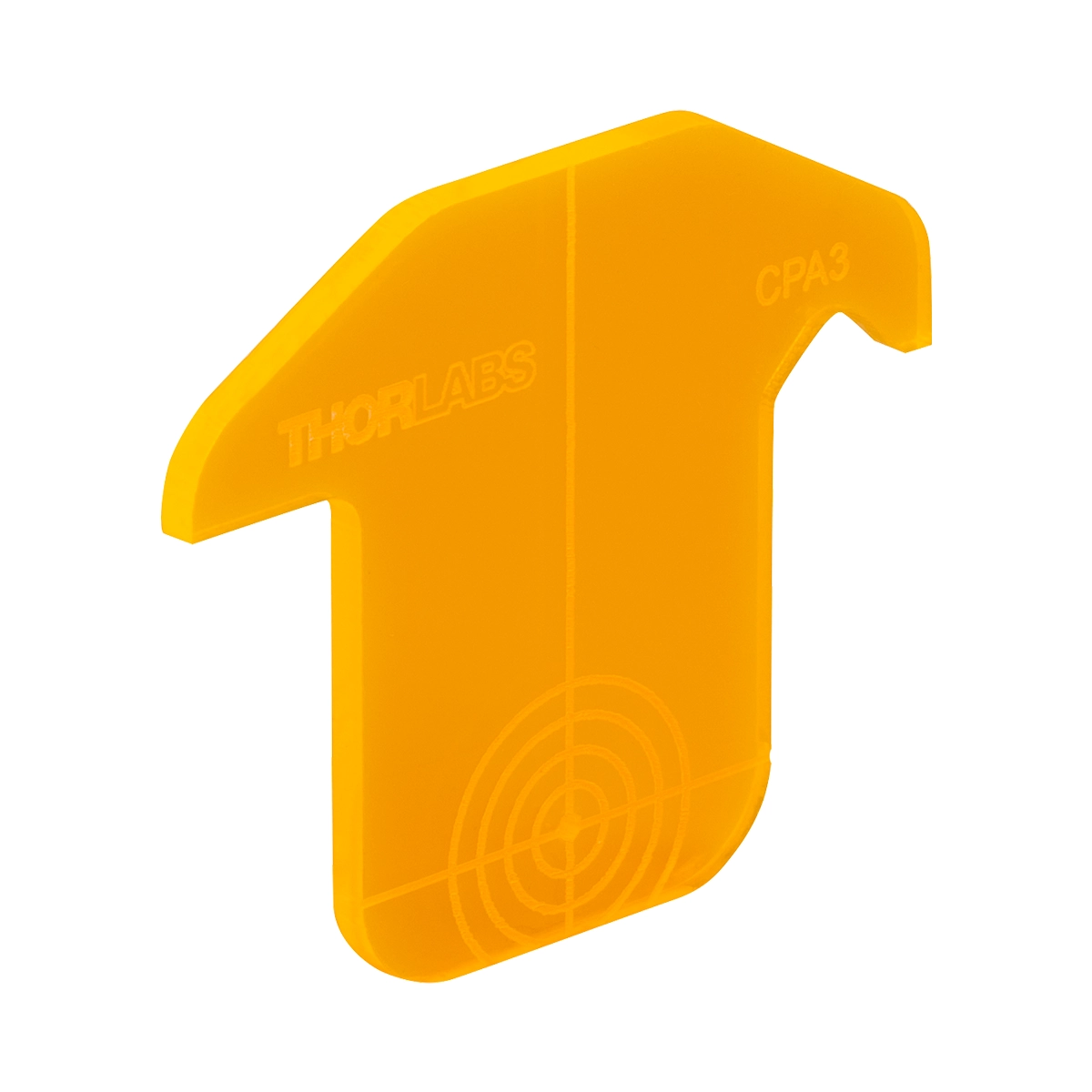

Thorlabs CPA3 是一款专为荧光成像系统设计的笼式荧光对准板。该板采用铸亚克力（Cast Acrylic）基底材料制造，能够在其表面提供均匀的荧光场。产品提供蓝色、绿色、黄色、橙色和红色五种不同的荧光光谱选项，其发射特性类似于多种常见的荧光团，可用于模拟真实荧光样本的发光行为。
CPA3 专为30 mm笼式系统设计（同系列提供16 mm和60 mm选项），可直接集成到标准的笼式组件中。其铸亚克力基底经过特殊处理，确保在受到激发光照射时，整个表面区域能够产生亮度一致的荧光，从而为光束对准和系统评估提供清晰的视觉参考。
该对准板不仅用于物理光路的机械对准，更专注于荧光光路的优化。通过模拟多种荧光团的发射光谱，CPA3 能够与荧光成像中使用的多种激光器兼容，帮助研究人员在无需真实生物样本的情况下，快速完成荧光成像系统的光束对准与性能评估。
核心规格参数
核心特点
- 采用铸亚克力（Cast Acrylic）基底，提供均匀的表面荧光场
- 提供蓝、绿、黄、橙、红五种荧光光谱，模拟多种真实荧光团的发射特性
- 专为30 mm笼式系统设计（同系列覆盖16 mm和60 mm），支持快速机械集成
- 兼容荧光成像中使用的多种激发激光器，支持不同波长组合的光路对准
- 提供稳定的荧光发射，替代易光漂白或批次差异大的真实生物荧光样本
- 表面荧光场均匀分布，适用于评估成像系统的照明均匀性和光学收集效率
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| SCPA2 | 16mm笼式荧光对准板 | 16mm笼式 | 荧光激发 | 带Ø1mm通孔 | 参考价 |
| CPA3 ★ | 30mm笼式荧光对准板 | 30mm笼式 | 荧光激发 | 带Ø1mm通孔 | 参考价 |
| CPA4 | 30mm笼式荧光对准板 | 30mm笼式 | 荧光激发 | 带Ø5mm通孔 | 参考价 |
| LCPA2 | 60mm笼式荧光对准板 | 60mm笼式 | 荧光激发 | 带Ø1mm通孔 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
CPA3 荧光对准板的核心工作原理是利用铸亚克力材料的光致发光特性。当特定波长的激发光照射到板面时，亚克力基底吸收光子并重新发射出较长波长的荧光。这种机制使其能够将不可见的紫外光或特定波长的激光转换为可见的荧光场，便于直观观察光斑位置。
在性能表现上，CPA3 的铸亚克力基底经过优化，能够在整个表面区域提供高度均匀的荧光场。这种均匀的发光特性对于评估荧光成像系统的照明均匀性和收集效率至关重要。用户可通过观察荧光场的亮度分布，快速识别并校正光路中的像差或照明不均问题。
CPA3 提供五种独立的荧光光谱选项，以匹配不同的荧光团和激发光源。在实际使用中，用户可根据系统中使用的激光器波长和探测器的响应范围，选择对应颜色的对准板。将其安装于30 mm笼式系统中后，即可通过观察荧光光斑与对准标记的相对位置，进行微米级的光束对准。
该产品专为30 mm笼式系统设计，可与Thorlabs的笼式立方体、透镜套筒等组件无缝集成。其主要应用于荧光显微镜等荧光成像系统的搭建与调试阶段。通过替代真实的昂贵或易褪色的荧光样本，CPA3 提供了一种稳定、可重复的对准和评估方案。
应用领域
- ◆光学系统光束对准
- ◆笼式光学系统搭建
- ◆光纤耦合对准
- ◆激光谐振腔调整
- ◆显微镜光路对准
- ◆光谱仪光路校准
- ◆精密光学实验
- ◆科研与工业应用
常见问题 (FAQ)
Q1: CPA3 荧光对准板如何帮助评估荧光成像系统？
它能在表面提供均匀的荧光场，用户可通过观察荧光场的亮度分布，快速识别并校正光路中的照明不均问题，从而评估系统的照明均匀性和收集效率。
Q2: CPA3 提供哪些荧光颜色选项，应如何选择？
提供蓝色、绿色、黄色、橙色和红色五种选项。选择时可根据系统中使用的激发激光器波长以及探测器的响应范围，挑选与目标荧光团发射光谱最接近的颜色。
Q3: 使用 CPA3 对准板时，需要什么样的激发光源？
需要能够激发铸亚克力材料产生对应颜色荧光的激光或光源。其荧光光谱类似于多种荧光团，因此需参考具体颜色选项的激发波长要求，选择匹配的激光器。
