CPA4 – 笼式荧光对准板
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

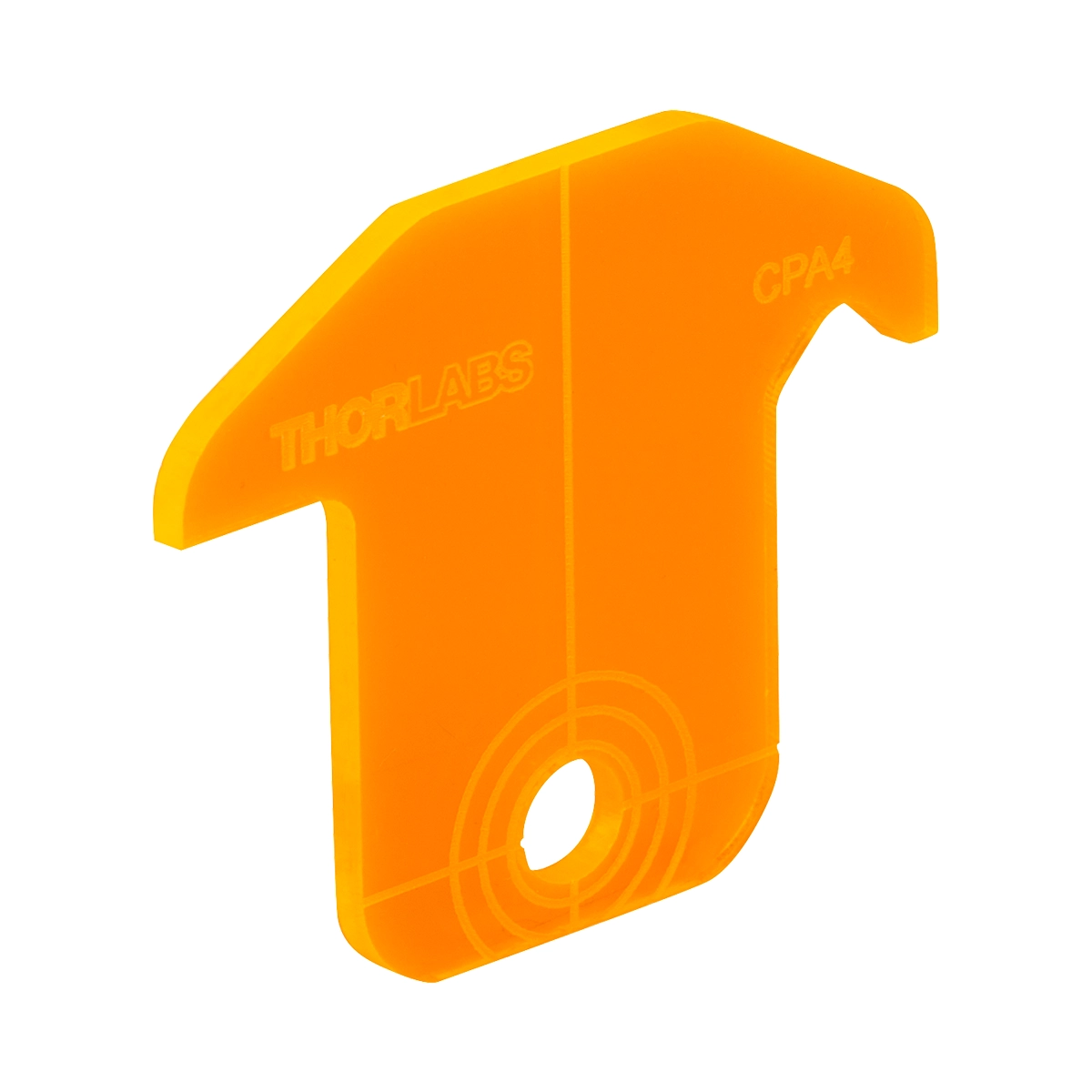

CPA4是Thorlabs专为30 mm笼式系统设计的荧光对准板，采用荧光铸造亚克力（Fluorescing Cast Acrylic）材料制造。该材料在受到紫外（UV）至近红外（NIR）波段激光激发时，会发出明亮的橙色荧光，其荧光光谱特征与多种常见荧光团相似。
该产品专为30 mm笼式系统架构开发，可直接集成于标准30 mm笼式杆与笼式板支架中。其表面加工有精密的中心孔与对准标记，能够与笼式系统的光轴严格对齐，为不可见光波段的可视化对准提供物理基准。
由于其发射光谱与生物荧光成像中常用的荧光团高度一致，CPA4特别适用于荧光显微镜及成像系统的光路校准。用户可使用实际激发荧光团的同波长激光器照射该板，通过观察橙色荧光的分布状态，直接验证激发光路在笼式系统中的同轴度与光斑质量。
核心规格参数
核心特点
- 采用荧光铸造亚克力材料，受激后发出明亮的橙色荧光
- 荧光发射光谱与多种常见荧光团相似，专为荧光成像系统光路校准设计
- 支持UV至NIR宽波段激光激发，实现不可见光束的可视化
- 专为30 mm笼式系统定制，外径尺寸与标准30 mm笼式套筒严格匹配
- 板面集成精密中心孔与对准标记，提供微米级光束同轴度参考基准
- 无需额外配置红外或紫外观察卡，直接通过肉眼观察荧光光斑完成对准
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| SCPA2 | 16mm笼式荧光对准板 | 16mm笼式 | 荧光激发 | 带Ø1mm通孔 | 参考价 |
| CPA3 | 30mm笼式荧光对准板 | 30mm笼式 | 荧光激发 | 带Ø1mm通孔 | 参考价 |
| CPA4 ★ | 30mm笼式荧光对准板 | 30mm笼式 | 荧光激发 | 带Ø5mm通孔 | 参考价 |
| LCPA2 | 60mm笼式荧光对准板 | 60mm笼式 | 荧光激发 | 带Ø1mm通孔 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
CPA4利用荧光铸造亚克力的光致发光特性实现光束可视化。当UV至NIR波段的不可见激光入射到亚克力表面时，材料吸收光子能量并跃迁，随后以橙色荧光的形式释放能量。这种机制将不可见的光束轮廓直接转化为肉眼可见的橙色光斑，无需使用额外的红外观察卡或紫外转换屏。
该对准板的核心优势在于其荧光光谱与多种标准荧光团相似。在搭建荧光成像系统时，研究人员可使用系统配置的激发激光器直接照射CPA4。通过观察橙色荧光的均匀度与对称性，能够精准评估激发光路是否完美居中，确保后续实际荧光样本的激发效率。
作为30 mm笼式系统的标准组件，CPA4的外部尺寸与30 mm笼式孔径严格匹配。板面中心加工有精密的通孔或十字对准标记，这些标记在制造时与外圆柱面保持极高的同轴度。在光路调试阶段，激光光斑与中心标记的相对位置偏差可直接反映光束的偏心程度，指导用户微调笼式组件。
CPA4可直接推入30 mm笼式系统的套筒中，依靠标准30 mm孔径的配合进行固定。它不仅能与Thorlabs的30 mm笼式板、套筒和滑台无缝对接，还可作为独立的光束拦截与观察元件，灵活部署在光路中的任何需要可视化校准的节点。
在使用CPA4进行光束对准时，建议将激光功率控制在材料损伤阈值以下，避免长时间高功率聚焦照射导致亚克力表面热变形或碳化。调试完成后，将其从光路中移除或滑入遮光套筒，即可恢复系统的正常光路传输。
应用领域
- ◆光学系统光束对准
- ◆笼式光学系统搭建
- ◆光纤耦合对准
- ◆激光谐振腔调整
- ◆显微镜光路对准
- ◆光谱仪光路校准
- ◆精密光学实验
- ◆科研与工业应用
常见问题 (FAQ)
Q1: CPA4 荧光对准板适用于哪些波长的激光？
CPA4 采用荧光铸造亚克力材料，支持从紫外（UV）到近红外（NIR）宽波段范围的激光激发，能够将不可见光转换为可见的橙色荧光。
Q2: 为什么在荧光成像系统校准中推荐使用 CPA4 而不是普通的白色观察卡？
CPA4 的荧光发射光谱与多种生物荧光团相似。使用实际激发激光器照射 CPA4 时，可以更真实地模拟荧光样本的发光状态，帮助研究人员精准评估激发光路的同轴度与光斑均匀性。
Q3: CPA4 如何安装在光学系统中？
CPA4 专为 30 mm 笼式系统设计，其外径与标准 30 mm 笼式套筒匹配。您可以直接将其推入 30 mm 笼式套筒中，并通过套筒上的紧定螺钉进行固定。
