描述

Thorlabs CS505MUP1 Kiralux紧凑型CMOS相机专为高精度科研与工业检测打造。搭载500万像素偏振敏感CMOS传感器，提供卓越的图像分辨率与极低噪声。结合全局快门与35 fps全幅帧率，确保动态捕捉精准。其被动冷却紧凑封装有效抑制暗电流，提升系统集成灵活性，是显微成像与偏振检测的理想选择。

产品概述

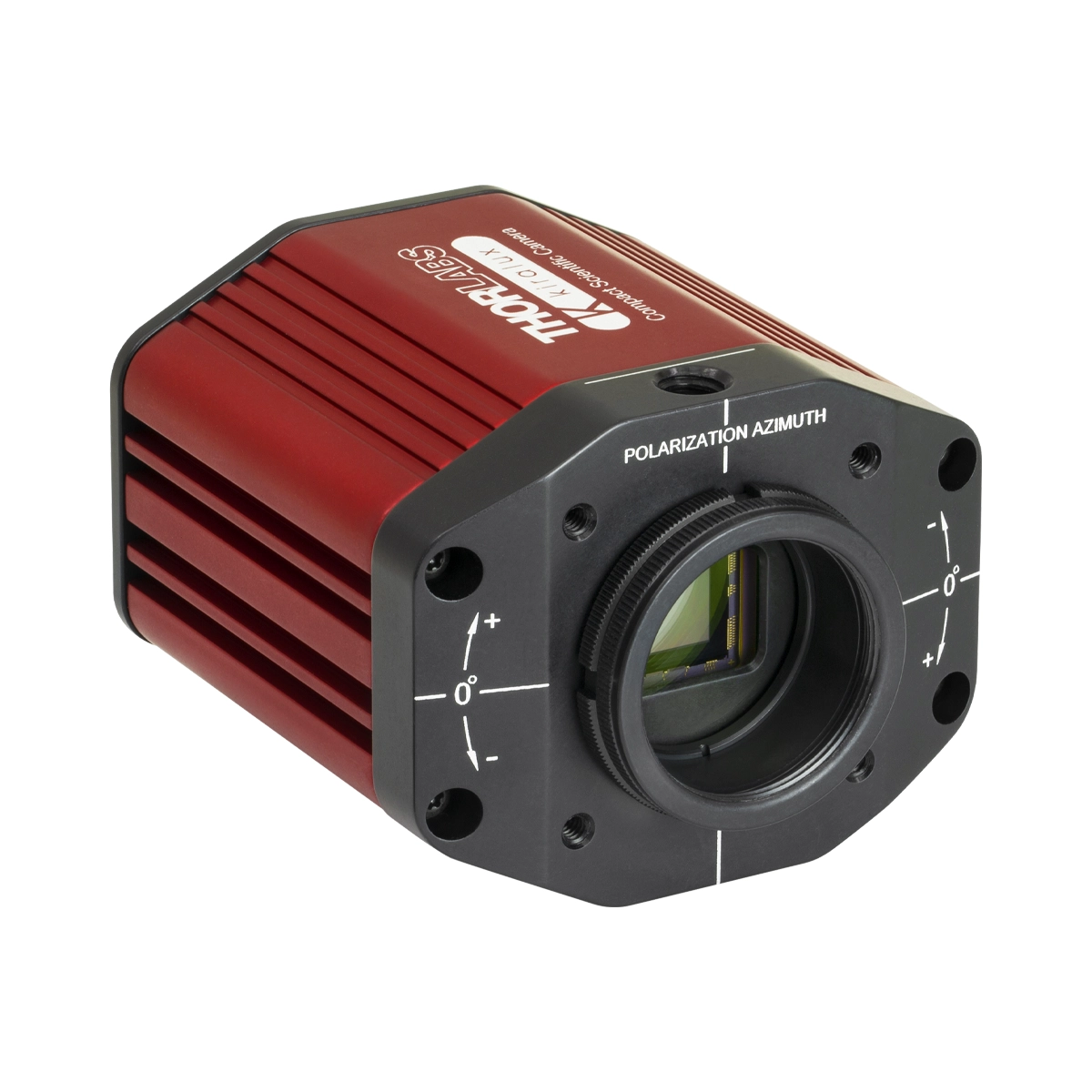

CS505MUP1 Kiralux紧凑型CMOS相机是一款专为高级显微成像、机器视觉和材料检测设计的高性能黑白相机。该相机采用先进的2/3英寸500万像素CMOS传感器，并创新性地集成了线栅偏振器阵列，使其具备出色的偏振敏感特性，能够直接获取偏振信息，简化复杂的光学检测流程。

得益于全局快门设计与USB 3.0高速接口，CS505MUP1在实现全分辨率35 fps高帧率采集的同时，彻底消除了运动伪影，确保高速动态过程的精准捕捉。相机采用被动冷却外壳设计，在不增加系统复杂度和功耗的前提下，有效降低传感器工作温度，显著减少暗电流，提升信噪比。其紧凑的机械尺寸与标准的1/4″-20螺孔，使其能够轻松集成到各类显微镜、光学平台和自动化检测设备中。

核心特性

• 500万像素高分辨率：2/3英寸CMOS传感器，3.45 µm像素尺寸，提供卓越的图像细节。
• 偏振敏感设计：集成线栅偏振器阵列，无需外部偏振片即可进行偏振成像与分析。
• 全局快门与高帧率：支持全分辨率35 fps无畸变采集，完美捕捉高速动态过程。
• 被动冷却技术：紧凑型密封外壳实现被动散热，有效降低暗电流，提升图像信噪比。
• 超低读取噪声：<2.5 e- RMS的读取噪声，确保微弱信号的高保真还原。
• USB 3.0高速传输：提供实时数据流，12位深度输出保证灰阶平滑过渡。
• 紧凑且易于集成：小巧机身配备标准1/4″-20螺孔，适配多种光学平台与显微镜。

技术规格

传感器类型	单色CMOS（带线栅偏振器阵列）
分辨率	500万像素
光学格式	2/3英寸 (11 mm 对角线)
像素尺寸	3.45 µm x 3.45 µm
最大帧率	35 fps (全分辨率)
快门类型	全局快门 (Global Shutter)
数字输出	12 Bits
读取噪声	<2.5 e- RMS
冷却方式	被动冷却 (Passive Cooling)
外壳尺寸	76.7 mm x 60.3 mm x 47.6 mm
数据接口	USB 3.0
安装接口	1/4″-20 螺孔

详细说明

卓越的偏振成像与传感器性能

CS505MUP1的核心在于其定制的500万像素单色CMOS传感器，并集成了线栅偏振器阵列。这一创新设计使得相机能够直接捕获不同偏振方向的光强信息，在表面反射抑制、透明材料检测及多光谱成像中展现出无可比拟的优势。结合小于2.5 e- RMS的极低读取噪声与12位模数转换，相机能够精准捕捉微弱的光学信号，为定量相衬显微镜和荧光成像提供高保真的数据支持。

高速传输与动态捕捉能力

在电生理或机器视觉等需要高速响应的应用中，全局快门技术确保了图像无果冻效应。通过USB 3.0接口，相机能够以全分辨率35 fps的速度实时传输高质量图像数据。无论是快速移动的样本还是瞬态的光学现象，CS505MUP1都能提供清晰、无拖影的图像，满足科研与工业对时间分辨率的严苛要求。

紧凑型封装与便捷集成

相机采用专为空间受限环境设计的被动冷却密封外壳。这种设计不仅免去了水冷或风扇带来的振动和噪音，还能有效降低传感器温度，抑制暗电流。其紧凑的三维尺寸（76.7 x 60.3 x 47.6 mm）和标准的1/4″-20螺孔，使其能够轻松安装于各类显微镜端口、光学面包板或自动化检测流水线上，极大简化了系统集成难度。

应用领域

• 荧光与透射光显微成像：用于生物样本的高对比度观察与多光谱分析。
• 机器视觉与半导体检测：满足自动化产线的高精度缺陷识别与尺寸测量。
• 偏振敏感检测与表面反射抑制：适用于透明材料检测、应力分析及表面形貌评估。
• 电生理与脑切片成像：在活体或离体神经科学研究中捕捉快速动态信号。
• 材料科学与定量相衬显微镜：提供高精度的相位信息，用于透明样本的定量分析。

订货信息

本产品为Thorlabs原厂正品，标准配置包括相机主机、USB数据线、软件安装包及产品文档。如需配套镜头、滤光片、安装支架等配件，请联系销售人员获取完整配置方案。

• 原厂正品保证，提供完整技术支持
• 标准货期：现货或按订单确认
• 提供专业选型指导和应用方案
