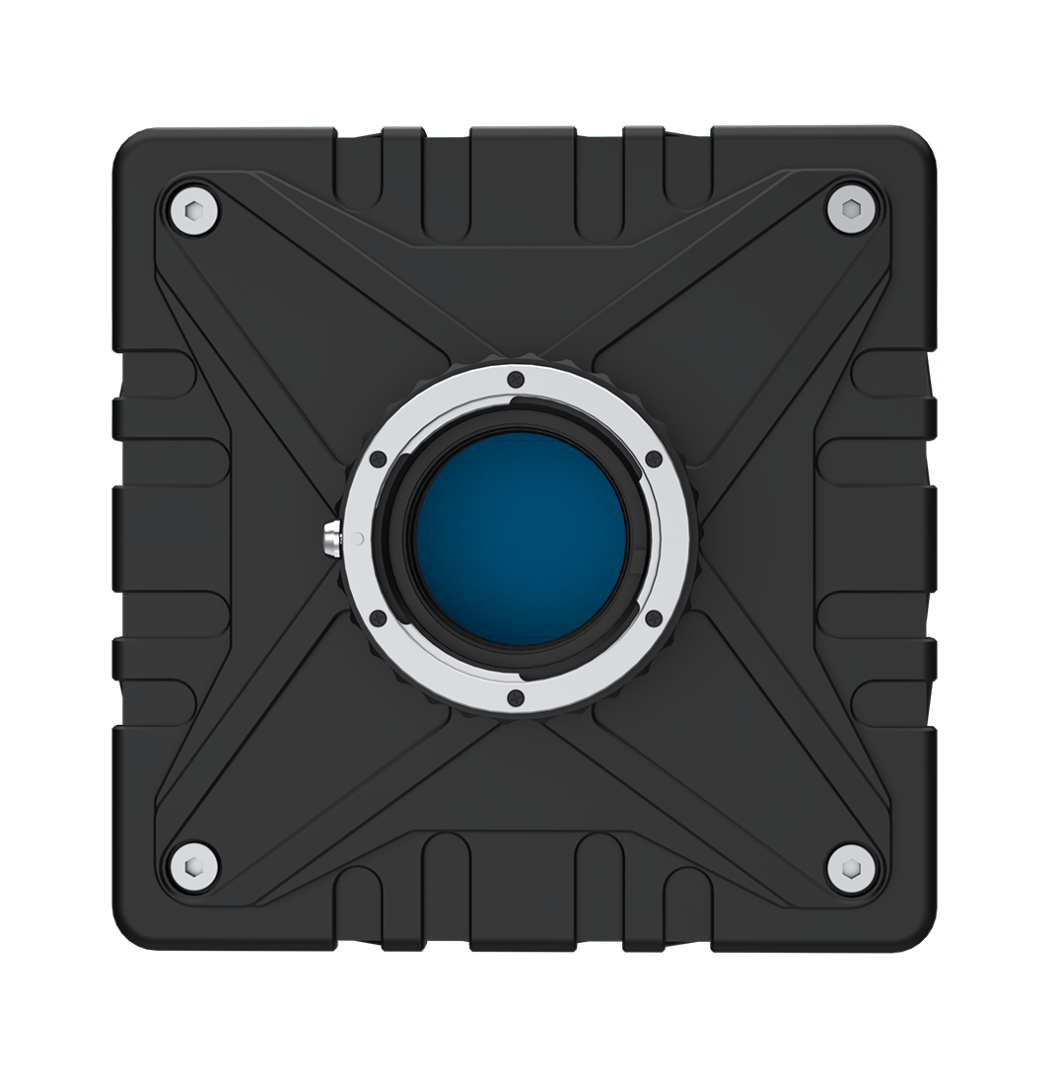

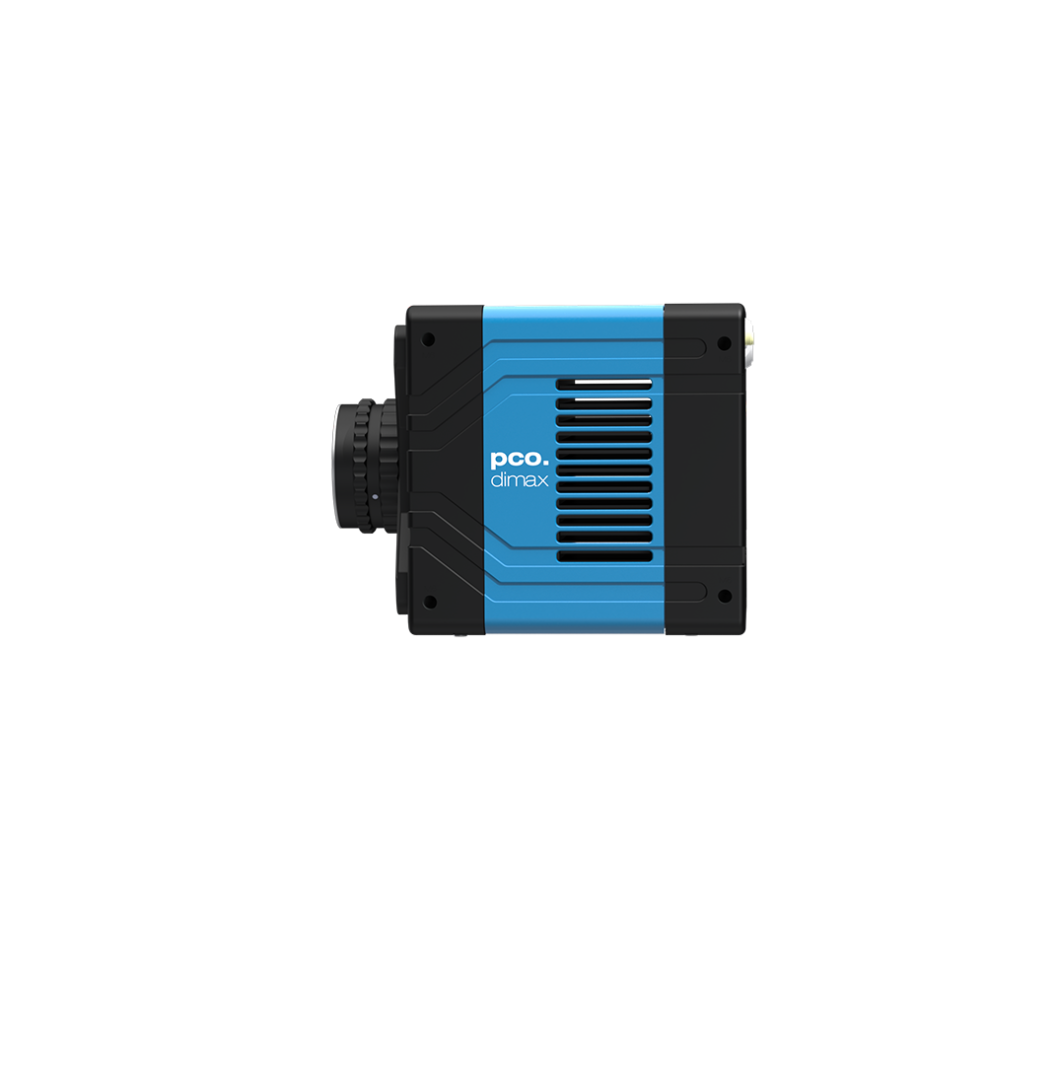

产品概述

Excelitas pco.dimax 3.6 ST CLHS是德国PCO（Excelitas集团）推出的新一代高速流媒体相机，专为科研与工业领域的连续高速图像采集而设计。该相机采用360万像素sCMOS传感器（1984×1808），在全分辨率下实现2166 fps的高速采集，通过灵活的ROI设置，在1000×1000左右分辨率下帧率可达5000 fps以上，满足SAF液体燃料喷雾火焰测量等弱光高速成像需求。

相机采用11 μm大像元设计，满阱容量高达60,000 e-，读出噪声低于65 e-，峰值量子效率64%@500nm，在弱光环境下仍能提供出色的信噪比和图像质量。搭配全局快门，确保高速动态过程中无畸变成像，传感器热稳定设计（+35°C恒温）保障长时间采集的图像一致性与可靠性。

pco.dimax 3.6 ST配备Camera Link HS (CLHS FOL)光纤接口，通过8×10 Gb光纤实现实时、无压缩的10位数据流传输，彻底消除内部存储器的限制，实现近乎无限的录制时长，采集数据可立即用于分析处理。相机提供风冷和水冷两种版本可选，水冷版本实现无振动运行，适用于对振动敏感的精密测量场景。

核心特点

• 高速流式采集：全幅2166 fps，ROI模式下帧率更高，CLHS光纤实时传输无内存限制
• 高灵敏度大像元：11 μm像素尺寸，60,000 e-满阱容量，弱光环境信噪比优异
• 全局快门：高速动态过程无畸变成像，支持外触发同步
• 热稳定传感器：+35°C恒温控制，长时间采集图像一致性好
• 灵活ROI与Binning：支持水平/垂直ROI和2×/4× Binning，按需提升帧率
• 风冷/水冷可选：水冷版本实现无振动运行，适用于精密测量

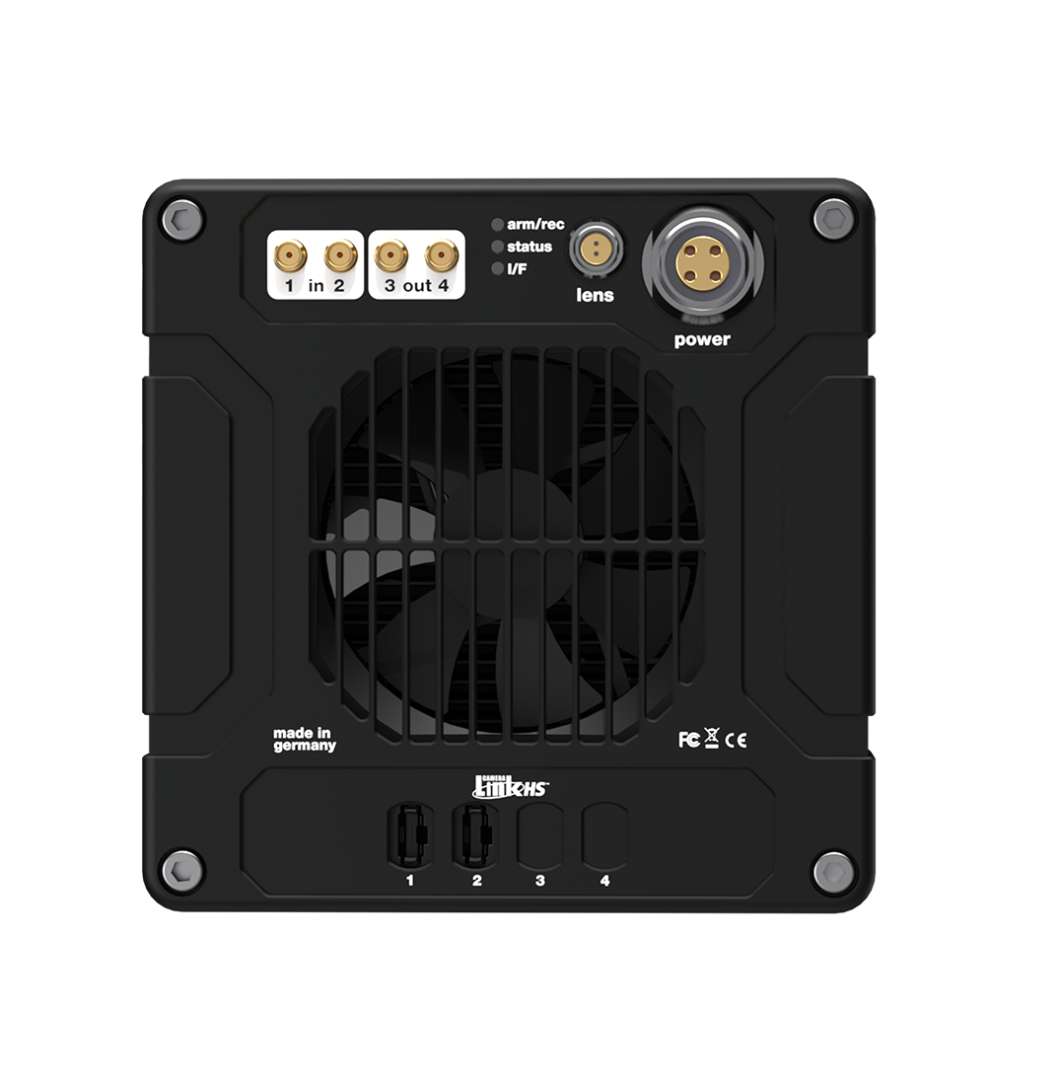

• 丰富接口与软件：SMA触发I/O、时间戳元数据；配套pco.camware软件及多平台SDK

技术参数

参数项	规格
传感器类型	sCMOS（科学级CMOS）
色彩	单色（Monochrome）
分辨率	1984 × 1808 像素（3.6 MP）
像素尺寸	11.0 μm × 11.0 μm
传感器尺寸	21.8 mm × 19.8 mm（对角线29.5 mm）
快门类型	全局快门（Global Shutter）
全幅帧率	2166 fps @ 1984×1808
ROI帧率（典型）	3728 fps @ 1984×1024 5020 fps @ 1984×744 7042 fps @ 1984×512 12,676 fps @ 1984×256 31,690 fps @ 1984×64
典型分辨率帧率	3545 fps @ 1920×1080 3209 fps @ 1600×1200 3728 fps @ 1280×1024 7456 fps @ 640×480 13,343 fps @ 320×240
满阱容量	60,000 e-
读出噪声（典型）	< 65 e- rms
动态范围（场景内）	60 dB
峰值量子效率	64% @ 500 nm
光谱范围	340 nm ~ 1100 nm
暗电流	< 250 e-/pixel/s @ +25°C传感器温度
曝光时间范围	10.0 μs ~ 10 ms（步长2.8 μs）
A/D转换	10 bit
像素速率	7.8 GPixel/s
非线性	< 0.4%
DSNU（暗信号非均匀性）	< 60 e-
PRNU（光响应非均匀性）	< 0.5%
ROI设置	水平步长64像素，垂直步长8像素（对称）
Binning	水平×2/×4，垂直×2/×4
传感器冷却	+35°C恒温稳定，强制风冷（可选水冷）
数据接口	Camera Link HS FOL（8×10 Gb光纤）
触发输入	帧触发、序列触发、可编程输入（SMA接口）
触发输出	曝光信号、Busy信号、可编程输出（SMA接口）
时间戳	图像内嵌时间戳（1μs分辨率）及元数据
镜头接口	C-mount（标配）；可选F-mount、TFL-mount 可选EF/EF-S-mount（Canon）带镜头遥控
供电	24 VDC（±10%）
功耗	最大120 W
重量	4.5 kg
尺寸（H×W×L）	145 mm × 145 mm × 160 mm
工作温度	+10°C ~ +30°C
存储温度	-10°C ~ +60°C
湿度	10% ~ 80%（非冷凝，推荐<65%）
认证	CE / FCC

同系列型号对比

参数	pco.dimax 3.6 ST	pco.dimax 3.6 DS ST	pco.dimax cs1	pco.dimax cs3
分辨率	1984×1808	1984×1808	1296×1024	1920×1440
全幅帧率	2166 fps	2166 fps（单快门） 1085 fps（双快门）	3086 fps	1603 fps
像素尺寸	11 μm	11 μm	10 μm	10 μm
快门类型	全局快门	全局+双快门	全局快门	全局快门
双快门跨帧	—	250 ns	—	—
满阱容量	60,000 e-	60,000 e-	20,000 e-	20,000 e-
动态范围	60 dB	58 dB	60 dB	60 dB
数据接口	CLHS FOL（光纤）	CLHS FOL（光纤）	CamRAM内存	CamRAM内存
录制模式	实时流式（无限制）	实时流式（无限制）	内存录制	内存录制
典型应用	长时间高速监测、产线检测	PIV流场、燃烧喷雾	汽车碰撞、冲击测试	汽车碰撞、冲击测试

应用领域

• 燃烧与喷雾研究：SAF液体燃料喷雾火焰测量、内燃机燃烧可视化、火箭发动机喷流观测
• 流体力学与PIV：粒子图像测速（PIV）、流场显示、风洞测试、水动力学研究
• 材料研究与冲击测试：材料动态响应、断裂力学、弹道测试、高速冲击成像
• 航空航天：风洞实验、航空发动机监测、气囊与组件测试
• 工业生产检测：产线高速分拣、质量检测、激光焊接过程监测
• 激光与焊接技术：激光加工过程观测、惰性气体焊接可视化
• 科研与教育：瞬态现象观测、时间分辨成像、高速过程分析

订货信息

型号	说明
pco.dimax 3.6 ST AIR	风冷版，单色，1984×1808像素，CLHS FOL 8×10G光纤
pco.dimax 3.6 ST WAT	水冷版，单色，1984×1808像素，CLHS FOL 8×10G光纤

软件与SDK支持

pco.dimax 3.6 ST配套pco.camware专业相机控制软件，支持完整的相机参数设置、图像采集与存储，用户可自定义界面布局。同时提供多平台SDK开发包，支持C/C++、Python、MATLAB、LabVIEW、Java等主流编程语言，方便集成到用户自建的测试系统中。

常见问题

Q1: pco.dimax 3.6 ST与pco.dimax 3.6 DS ST有什么区别？
A: 3.6 ST为单快门版本，全幅2166 fps，适合通用高速成像和长时间流式采集；3.6 DS ST增加双快门功能，跨帧时间250 ns，专为PIV粒子图像测速等需要快速双帧成像的流体力学应用设计，双快门模式下全幅帧率为1085 fps。

Q2: 这款相机支持多长时间的连续录制？
A: pco.dimax 3.6 ST采用CLHS光纤流式架构，图像数据通过8×10 Gb光纤实时传输到计算机存储系统，不受板载内存限制，录制时长取决于后端存储容量，理论上可实现近乎无限的连续录制。

Q3: 在1000×1000分辨率下帧率能达到多少？
A: 根据官方帧率表，1984×1024分辨率下为3728 fps，1984×744分辨率下为5020 fps。通过合理设置水平和垂直ROI，在约1000×1000像素分辨率下帧率可达5000 fps以上，具体数值请根据实际ROI配置咨询确认。

Q4: 弱光环境下成像效果如何？
A: 该相机采用11 μm大像素设计，满阱容量60,000 e-，峰值量子效率64%，读出噪声低于65 e-，在弱光环境下具有出色的信噪比表现，非常适合燃烧发光、喷雾荧光等弱信号高速成像场景。

Q5: 可以提供水冷版本吗？水冷有什么优势？
A: 可以，pco.dimax 3.6 ST提供风冷（AIR）和水冷（WAT）两种版本。水冷版本通过水循环散热，消除了风冷风扇带来的振动，适用于对振动敏感的精密测量场景，如干涉测量、精密PIV等。

免责声明

本页面产品参数来源于Excelitas PCO官方技术资料，产品规格可能因厂家升级而有所变动，恕不另行通知。高飞激光为Excelitas PCO授权经销渠道，所售产品均为原厂正品，享受原厂质保服务。具体价格、交货周期及技术支持请联系销售工程师咨询。
