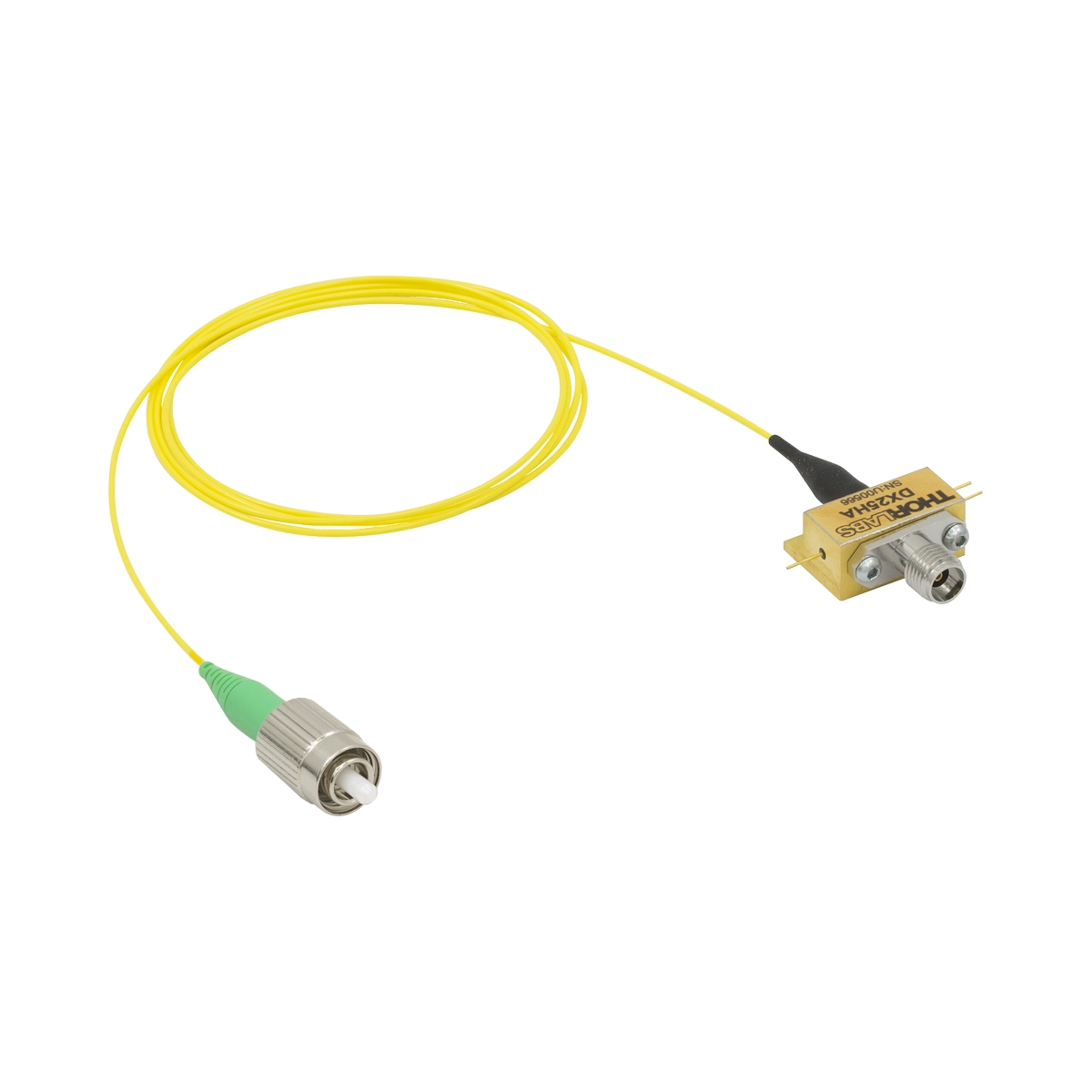

Thorlabs DX25HA是一款专为OEM集成打造的超快光纤耦合探测器。它具备高达50 GHz带宽与低至11 ps的极快脉冲响应，在可见至近红外波段实现高保真光探测。其紧凑密封模块支持单多模光纤及FC/PC接头，是光学通信、光谱分析、激光测量的理想选择。
产品概述
Adam Knapp
Thorlabs Ultrafast Optoelectronics
我们的工程师和专业人员随时为您服务！
如果您不确定我们的标准产品是否满足您的需求，请与我们联系。或者您可以借用产品，以便在自己的实验室中亲自试用。我们还支持您的定制或OEM需求。
请点击”Contact Us”并填写联系信息表，我们将在一个工作日之内联系您。
核心特性
- 光纤耦合探测器，带宽高达50 GHz
- 紧凑型密封模块，适合OEM应用
- 适用于可见光、近红外或宽带波长范围
- 直流耦合输出
- 单模(SMF-28)和多模(OM4)版本
- 提供带FC/PC接头的标准品；如需FC/APC版本，请联系技术支持
- 批量购买提供折扣价；详情请联系OEM销售工程师
- 提供已封装的超快光电探测器
技术规格
- 光纤耦合探测器，带宽高达50 GHz
- 紧凑型密封模块，适合OEM应用
- 适用于可见光、近红外或宽带波长范围
- 直流耦合输出
- 单模(SMF-28)和多模(OM4)版本
- 提供带FC/PC接头的标准品；如需FC/APC版本，请联系技术支持
- 批量购买提供折扣价；详情请联系OEM销售工程师
- 提供已封装的 超快光电探测器
Thorlabs的DX系列超快光纤光电探测器可提供高保真度光探测，具有低至11 ps的干净脉冲响应。其紧凑型密封封装适用于OEM应用(详情请看操作标签)。如图1.1所示，这些模块可与单模(Ø9 µm, SMF-28)或多模(Ø50 µm, OM4)光纤尾纤配合使用，适用于较宽的波长范围。
DXM系列也提供将这些探测器安装在坚固铝质外壳中的版本。其他功能为包含500 mA·h容量的充电电池、电流监测电路和直流光电流的数字显示屏(完整的网页描述请点击这里)。
每个DX系列超快探测器的性能都经过出厂测试，且每个探测器可提供各自的测试报告(样本)。于2020年1月16日之后购买的探测器可通过以下两种方式访问其测试结果和表格数据，在下方价格栏中选择对应型号，并在“Serialized Document Lookup”部分输入您的设备序列号；或者在我们的文档门户中输入您的型号和序列号。 如需2020年1月16日前所购买设备的测试结果，请联系技术支持。
Thorlabs为DX系列光电探测器提供增强校准服务。此服务提供可追溯NIST的S参数文件，频率响应在850 nm波段高达40 GHz，在1310和1550 nm波段高达70 GHz。详情请联系技术支持。
这些探测器默认提供FC/PC接头，但也可根据要求提供FC/APC接头；如有疑问，请联系技术支持。通过1.85 mm母头(DX50AF)或兼容SMA的2.92 mm RF接头(其他型号)可以输出RF信号，此接头也可以利用合适的微波电缆或转接件连接到测量仪器。
理想情况下，这些型号应安装在印刷电路板(PCB)上，以提供无噪声和尖峰的电偏压。内部偏置网络无需外部偏置器。输出端为50 Ω同轴电缆设计，应与50 Ω设备连接，以防止电反射。由于这些探测模块对ESD敏感，因此要遵守正确的存储和处理步骤(见操作标签)。
| Webpage Features | |
|---|---|
| 点击下方此图标会打开一个窗口，其中包含相应型号的完整规格和性能曲线图。 | |
| 点击下方此图标可以下载相应型号的标准支持文档。 | |
注：以上参数为典型值，具体以产品 datasheet 为准。
应用领域
- 激光功率与能量测量
- 光学通信与光网络
- 光谱分析与光学检测
- 科研实验与教学演示
- 工业自动化与质量检测
订货信息
本产品型号为 DX25HA，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 产品选型时需要注意哪些参数？
A: 选型时主要关注：波长范围是否匹配您的应用场景、响应度和NEP是否满足灵敏度要求、带宽是否足够、光敏面积大小、以及供电和输出接口类型。如有疑问，可联系我们的技术工程师提供选型建议。
Q2: 产品的保修期是多久？
A: 本产品享受原厂标准保修服务，保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障，我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。
Q3: 下单后多久可以发货？
A: 现货产品一般在1-3个工作日内发货，期货产品货期通常为4-8周。具体货期请以下单时客服确认为准。我们会在发货后第一时间提供物流跟踪信息。
Q4: 可以提供产品技术资料和 datasheet 吗？
A: 可以的。下单前如需详细的产品技术规格书（datasheet）、使用手册或应用说明，请联系我们的客服或技术支持人员，我们会为您提供相关技术文档。
Q5: 产品是否支持退换货？
A: 自收货之日起7日内，如产品存在质量问题，可申请退换货。非质量原因的退换货需产品未拆封使用且不影响二次销售，详情请咨询客服。定制产品不支持退换货。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。
