Thorlabs DXM21AF是一款高性能50GHz超快光纤耦合光电探测器，提供低至11ps的脉冲响应，支持可见至近红外宽波长范围。其坚固铝壳内置充电电池与直流光电流显示屏，适配FC/PC接头及SMA模拟输出，是光学通信、光谱分析及科研实验的理想选择。
产品概述
Adam Knapp
Thorlabs Ultrafast Optoelectronics
我们的工程师和专业人员随时为您服务!
如果您不确定我们的产品型号是否满足您的需求，请与我们联系。或者您可以借用产品，以便在自己的实验室中亲自试用。我们还支持您的定制或OEM需求。
请通过”Contact Me”按钮填写联系表，我们会尽快回复您。
核心特性
- 光纤耦合探测器，带宽高达50 GHz
- 坚固铝质外壳，用于实验室应用
- 适用于可见光、近红外或宽带波长范围
- 直流耦合输出
- 显示屏内置直流光电流显示器，通过SMA接头实现模拟输出
- 单模(SMF-28)和多模(OM4)版本
- 提供带FC/PC接头的标准品；如需FC/APC版本，请联系技术销售
- 我们OEM模块光电探测器的已封装仪器版本
技术规格
- 光纤耦合探测器，带宽高达50 GHz
- 坚固铝质外壳，用于实验室应用
- 适用于可见光、近红外或宽带波长范围
- 直流耦合输出
- 显示屏内置直流光电流显示器，通过SMA接头实现模拟输出
- 单模(SMF-28)和多模(OM4)版本
- 提供带FC/PC接头的标准品；如需FC/APC版本，请联系技术销售
- 我们OEM模块光电探测器的已封装仪器版本
Thorlabs的DXM系列超快光纤光电探测器可提供高保真度光探测，脉冲响应低至11 ps。如图1.1所示，它们可与单模(Ø9 µm, SMF-28)或多模(Ø50 µm, OM4)光纤尾纤配合使用，适用于较宽的波长范围。每个探测器的核心元件是密封的光纤耦合微波探测器模块。为了方便使用，此模块安装在坚固的铝质外壳中，外壳包含500 mA·h容量的充电电池、电流监控电路和直流光电流数字显示屏。
每个DXM系列超快探测器的性能都经过出厂测试，且每个探测器可提供各自的测试报告(样本)。于2020年1月16日之后购买的探测器，可以点击下方价格栏对应的产品型号，然后在”序列号文档检索”区域输入产品的序列号，或直接点击我们的文档门户输入型号和序列号，即可下载测试结果和表格数据。如需2020年1月16日前所购买设备的测试结果，请联系技术支持。
Thorlabs为DXM系列光电探测器提供增强校准服务。此服务提供可追溯NIST的S参数文件，频率响应在850 nm波段高达40 GHz，在1310和1550 nm波段高达70 GHz。详情请联系技术支持。
这些探测器默认提供FC/PC接头，但也可根据要求提供FC/APC接头；如有疑问，请联系技术销售。通过1.85 mm母头(DXM50AF)或兼容SMA的2.92 mm RF接头(其他型号)可以输出RF信号，这个接头也可以通过合适的微波电线或转接线连接到测量仪器。通过数字显示屏可以观察到直流光电流的测量结果。输入面板上的SMA插孔可以提供模拟电流监测输出信号。更多有关功能与操作的信息，请看操作标签。
| 网页功能 | |
|---|---|
| 点击下方此图标会打开一个窗口，其中包含每个型号的完整规格和性能图。 | |
| 点击下方此图标可下载每个型号的标准支持文档。 | |

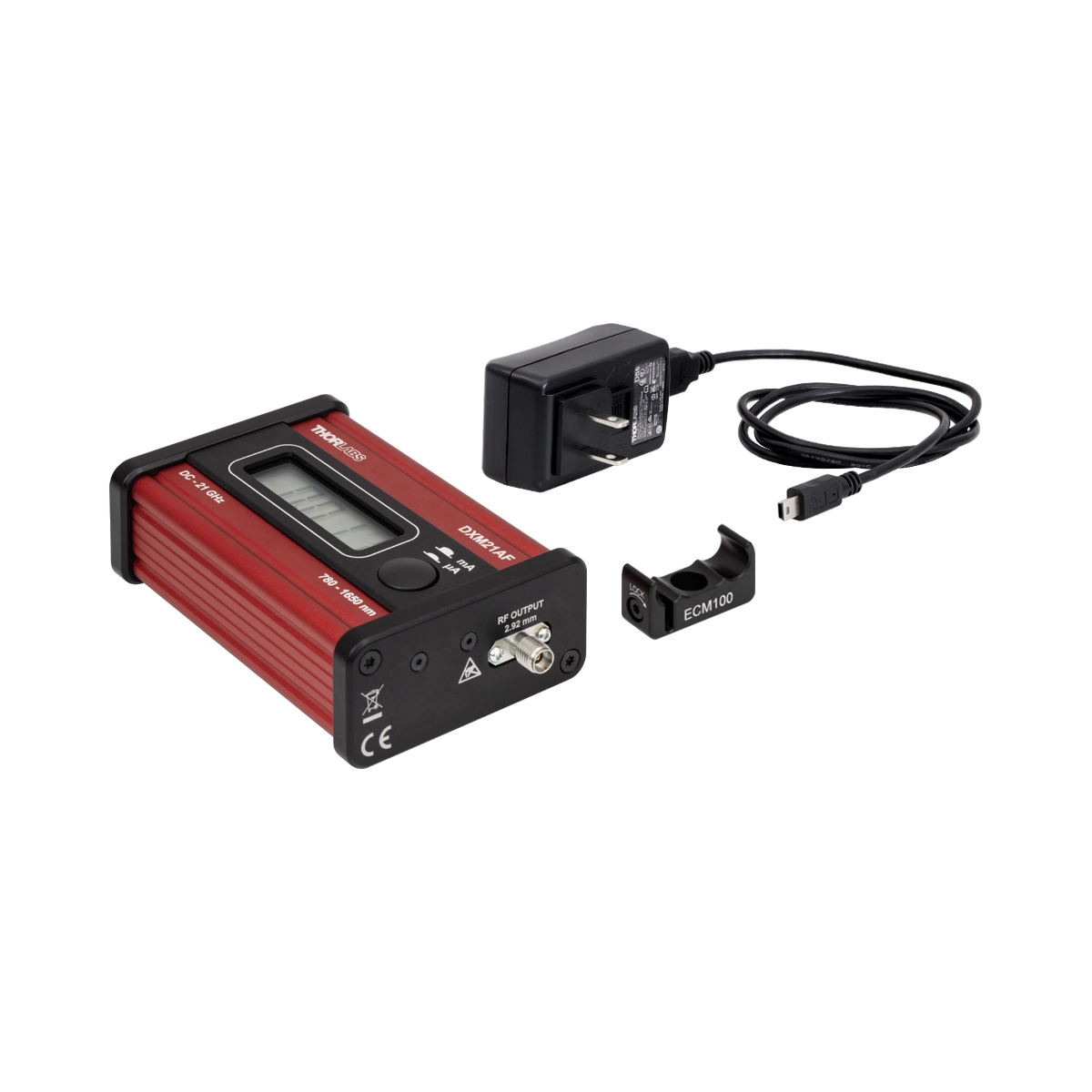

每个DXM系列探测器附带一个带有mini-B USB插头的电源适配器，可为电池充电；探测器还附带一个安装夹具(ECM100，也在下方提供)，可以卡在外壳的侧面。ECM100夹具带有#8(M4)沉头孔，方便安装到接杆或其他带有8-32(M4)螺纹孔的组件上。
注：以上参数为典型值，具体以产品 datasheet 为准。
应用领域
- 激光功率与能量测量
- 光学通信与光网络
- 光谱分析与光学检测
- 科研实验与教学演示
- 工业自动化与质量检测
订货信息
本产品型号为 DXM21AF，下单时请提供完整型号。
如需定制特殊规格或批量采购，请联系我们的销售人员获取报价和货期信息。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 产品选型时需要注意哪些参数？
A: 选型时主要关注：波长范围是否匹配您的应用场景、响应度和NEP是否满足灵敏度要求、带宽是否足够、光敏面积大小、以及供电和输出接口类型。如有疑问，可联系我们的技术工程师提供选型建议。
Q2: 产品的保修期是多久？
A: 本产品享受原厂标准保修服务，保修期为自收货之日起12个月。保修期内因产品质量问题导致的故障，我们提供免费维修或更换服务。人为损坏或非正常使用不在保修范围内。
Q3: 下单后多久可以发货？
A: 现货产品一般在1-3个工作日内发货，期货产品货期通常为4-8周。具体货期请以下单时客服确认为准。我们会在发货后第一时间提供物流跟踪信息。
Q4: 可以提供产品技术资料和 datasheet 吗？
A: 可以的。下单前如需详细的产品技术规格书（datasheet）、使用手册或应用说明，请联系我们的客服或技术支持人员，我们会为您提供相关技术文档。
Q5: 产品是否支持退换货？
A: 自收货之日起7日内，如产品存在质量问题，可申请退换货。非质量原因的退换货需产品未拆封使用且不影响二次销售，详情请咨询客服。定制产品不支持退换货。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。
