描述

产品概述

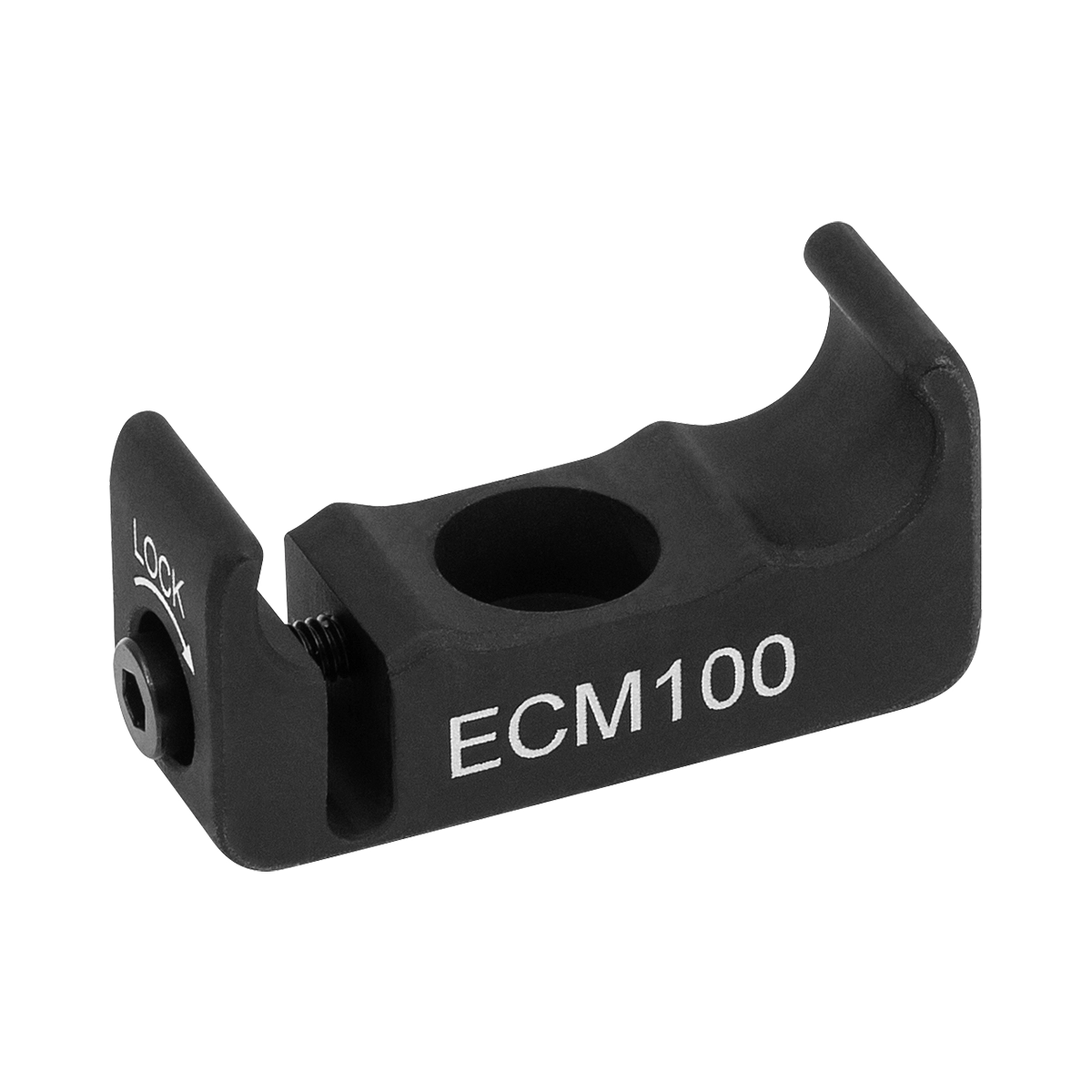

Thorlabs ECM100铝质夹具，宽度1.00英寸，阳极氧化铝材质，卡入式安装EE系列电子器件外壳及SPCNT，底部#8(M4)沉头孔，兼容Ø1/2英寸接杆。

这些经过阳极氧化处理的铝质夹具可以牢固地安装矩形电子器件外壳。夹具可卡入相应外壳的侧面，通过侧面的2 mm（5/64英寸）六角锁定螺丝拧紧挠性锁。每个夹具底部带#8(M4)沉头孔，可将夹具安装到Ø1/2英寸接杆或任何具有8-32(M4)螺孔的表面。注意：安装到电子器件外壳之前必须先处理好夹具，因为外壳装入夹具后就无法操作沉头孔了。

ECM100夹具宽度为1.00英寸（25.4 mm），1个#8(M4)沉头孔，兼容外壳型号：EEA11、EEA14、EEA17、EEB3311、EEB4011、EEBT3311、EEDT4011，也可用于固定Thorlabs SPCNT单光子计数模块，广泛应用于单光子计数系统集成与自定义电子器件的快速安装。

技术参数

型号	ECM100
产品类型	铝质夹具（用于紧凑型电子器件外壳）
宽度	1.00英寸（25.4 mm）
兼容外壳	EEA11、EEA14、EEA17、EEB3311、EEB4011、EEBT3311、EEDT4011
兼容模块	SPCNT单光子计数模块
安装孔	1个#8(M4)沉头孔
材质	铝质，阳极氧化处理
锁定方式	2 mm（5/64英寸）六角锁定螺丝 + 挠性锁
产品净重	0.0133 lb（约6.0 g）
货期	2周（2 Weeks）
保修	终身保修（Lifetime Warranty）
合规	RoHS / REACH 合规

同系列对比

型号	宽度	安装孔	兼容外壳	货期	价格
ECM100	1.00英寸（25.4 mm）	1个#8(M4)沉头孔	EEA11、EEA14、EEA17、EEB3311、EEB4011、EEBT3311、EEDT4011	2周（2 Weeks）	¥229
ECM225	2.25英寸（57.2 mm）	3个#8(M4)沉头孔	EEB3311、EEB4011、EED3011、EED4011、EEBT3311、EEBT4011、EEDT4011	现货（当天发货）	¥248

产品特点

• 阳极氧化处理铝质夹具，牢固安装矩形电子器件外壳
• 卡入式安装到外壳侧面，2 mm（5/64英寸）六角锁定螺丝配合挠性锁固定
• 底部#8(M4)沉头安装孔，兼容Ø1/2英寸接杆及8-32(M4)螺孔表面
• 可固定SPCNT单光子计数模块及EE系列紧凑型电子器件外壳
• 提供多种宽度规格（1.00英寸/2.25英寸），各配相应兼容外壳
• 终身保修（Lifetime Warranty），RoHS/REACH合规

典型应用

• 固定SPCNT单光子计数模块，搭建单光子计数系统
• 安装EE系列紧凑型电子器件外壳（自定义电子器件集成）
• 将电子器件外壳安装到Ø1/2英寸接杆或光学平台
• 实验室光机系统的模块化搭建

常见问题（FAQ）

Q1：ECM100夹具如何安装到电子器件外壳上？
A：夹具卡入相应外壳的侧面，通过侧面的2 mm（5/64英寸）六角锁定螺丝拧紧挠性锁即可固定。注意：必须先将夹具处理（安装）好再装入外壳，因为外壳装入夹具后就无法操作底部沉头孔了。

Q2：ECM100与ECM225有什么区别？
A：A：两者宽度和安装孔数量不同。ECM100宽度1.00英寸、带1个#8(M4)沉头孔，适配EEA11/EEA14/EEA17/EEB3311/EEB4011/EEBT3311/EEDT4011外壳；ECM225宽度2.25英寸、带3个沉头孔，适配更大尺寸的外壳。请根据所用外壳型号选择。

Q3：ECM100可以安装到什么支撑结构上？
A：夹具底部带#8(M4)沉头孔，可安装到Ø1/2英寸接杆或任何具有8-32(M4)螺孔的表面，如光学平台、面包板等。

Q4：ECM100可以固定SPCNT单光子计数模块吗？
A：可以。ECM100兼容Thorlabs SPCNT单光子计数模块，可将其牢固安装到接杆或光学平台上，便于搭建单光子计数系统。

---

免责声明：以上产品信息来源于Thorlabs官方网站，参数以官网最新资料为准。产品价格含13%增值税，具体货期请咨询客服确认。
