EDU-VS1/M – 聚苯乙烯观察屏
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

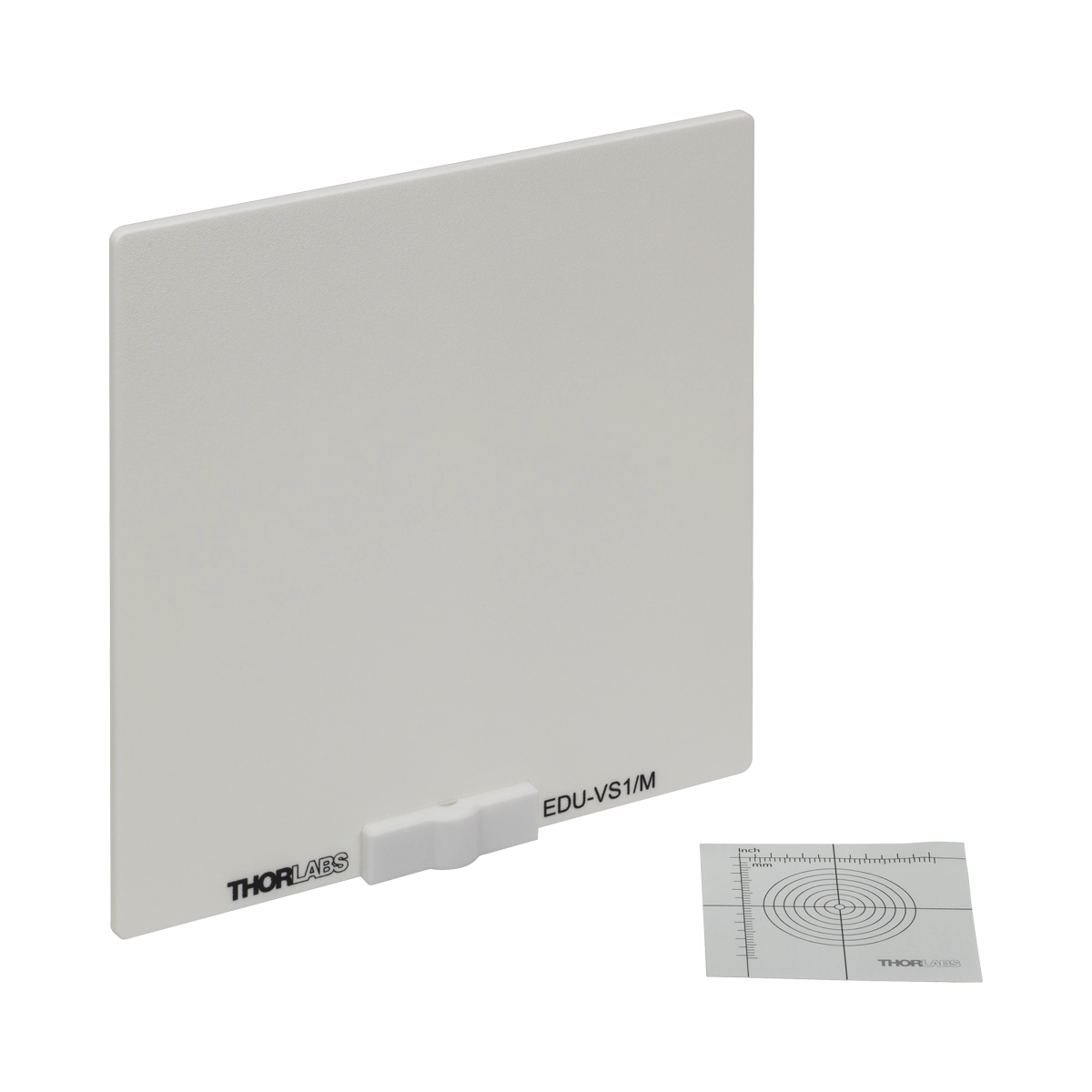

EDU-VS1/M 是一款专为光学教育与物理演示设计的聚苯乙烯塑料观察屏。作为 Thorlabs 迈克尔逊干涉仪教学套件（公制版 EDU-MINT2/M）的核心基础组件，它主要用于直观捕捉和显示激光干涉图样、光束轮廓以及工程漫射体产生的散射图案。
该观察屏的有效观察区域尺寸为 150 mm x 150 mm，采用轻质耐用的聚苯乙烯材质制成。其背部设计支持标准光学接杆安装（Post-mounted），使学生和研究人员能够在搭建干涉仪、探索相干长度或评估光束匀化效果时，灵活调节屏幕的空间位置以获取清晰的视觉反馈。
型号后缀“/M”表明此产品为公制版本，专为公制光学系统设计，与英制版 EDU-VS1 相对应，满足现代大学物理光学课堂的标准化教学与光路搭建需求。
核心规格参数
核心特点
- 采用聚苯乙烯塑料材质，具备轻质且耐用的物理特性，适合高频次的课堂使用
- 150 mm x 150 mm 的方形观察区域，提供充足的视野以捕捉完整的干涉图样与光束轮廓
- 专为公制光学系统设计（型号 /M），无缝兼容公制标准光学接杆与支架系统
- 作为 EDU-MINT2/M 迈克尔逊干涉仪教学套件的核心组件，专为激光与白光干涉实验优化
- 表面漫反射特性有效抑制镜面眩光，提升干涉条纹与散射图案的视觉对比度
- 支持接杆安装（Post-mounted），便于在三维空间内灵活调节光路拦截位置
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| EDU-VS1 | 聚苯乙烯观察屏 | 5.91″ x 5.91″ | 可见光 | 可装接杆 | 参考价 |
| EDU-VS1/M ★ | 聚苯乙烯观察屏 | 150 mm x 150 mm | 可见光 | 可装接杆 | 参考价 |
| EDU-VS2 | 聚苯乙烯观察屏 | 2.95″ x 2.95″ | 可见光 | 可装接杆 | 参考价 |
| EDU-VS2/M | 聚苯乙烯观察屏 | 75 mm x 75 mm | 可见光 | 可装接杆 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
EDU-VS1/M 利用聚苯乙烯塑料的漫反射特性，将入射的激光或白光散射至观察者的视线方向。这种材质能够有效降低镜面反射带来的眩光，确保在迈克尔逊干涉仪实验中，等厚干涉条纹和等倾干涉条纹的对比度与清晰度，便于学生准确读取条纹间距与形态变化。
在 EDU-MINT2/M 套件中，该观察屏被放置于干涉仪的输出端。当使用激光光源时，屏幕用于显示稳定的明暗相间干涉条纹；当切换为白光光源时，由于白光相干长度较短，屏幕需精确调节至零光程差位置，此时屏幕上会呈现出中央带有彩色条纹的干涉图样，帮助学生直观理解相干长度的物理概念。
除了干涉实验，EDU-VS1/M 也常用于评估工程漫射体的散射性能。将其放置于漫射体后方，可以清晰地可视化光束经过微结构表面后形成的圆形或特定形状的散射图案，用于定性分析光束匀化效果与光斑分布均匀性。
观察屏的机械接口兼容标准光学接杆系统。通过配套的接杆支架，用户可以在光学面包板上实现多维度的位置微调与俯仰调节。这种设计不仅保证了观察屏在光路中的稳固性，也大幅简化了光路对准与调试过程，是基础光学现象视觉捕捉的理想载体。
应用领域
- ◆激光光束对准与调试
- ◆光束轮廓观察与诊断
- ◆光学实验与教学演示
- ◆光纤通信系统调试
- ◆激光加工设备维护
- ◆红外光学系统对准
- ◆显微镜光路对准
- ◆科研与工业应用
常见问题 (FAQ)
Q1: EDU-VS1/M 和 EDU-VS1 有什么区别？
型号中的“/M”代表公制版本（Metric），专为公制光学接杆系统设计；而 EDU-VS1 为英制版本。两者在材质和观察屏尺寸上相同，主要区别在于机械安装接口的标准。
Q2: 该观察屏能否用于高功率激光的直射观察？
EDU-VS1/M 采用聚苯乙烯塑料材质，主要用于低功率教学激光（如 He-Ne 激光或半导体激光笔）的干涉图样和光束轮廓观察。不建议用于高功率激光的直接照射，以免材料发生热变形或损坏。
Q3: 如何安装 EDU-VS1/M 以观察白光干涉条纹？
需将其通过接杆支架固定在光学面包板上，并放置在迈克尔逊干涉仪的输出光路中。由于白光相干长度极短，需精细调节干涉仪的动镜位置以匹配光程差，同时微调观察屏的角度和位置，直至屏幕上出现清晰的彩色干涉条纹。
