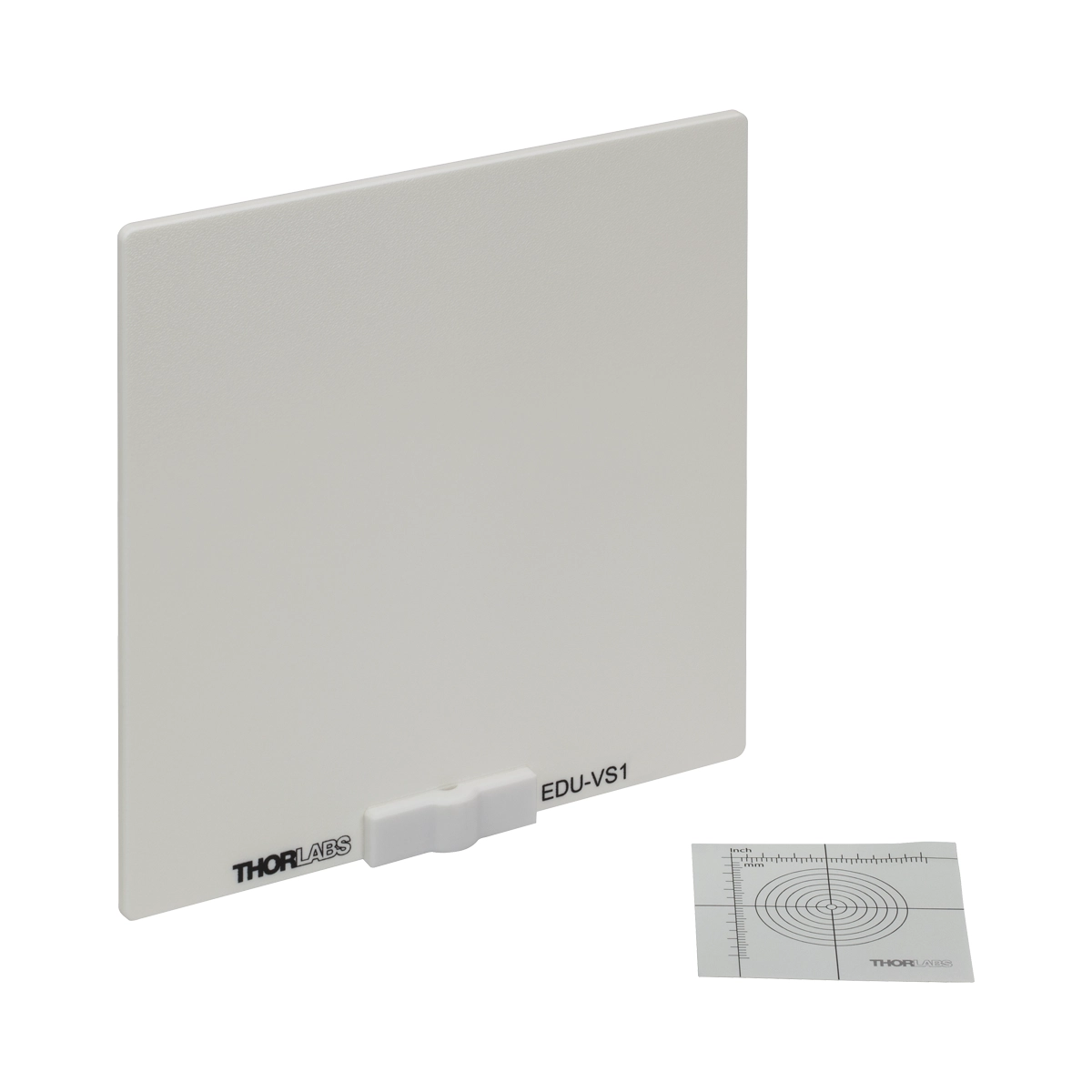

EDU-VS1 – 聚苯乙烯观察屏
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述
EDU-VS1 是一款专为光学实验与教学演示设计的聚苯乙烯（Polystyrene）观察屏。它主要用于光路中的光束轮廓观察，能够将不可见的激光光束转化为肉眼可见的散射图案，适用于可见光波段（如635 nm红光）的激光演示。
该观察屏采用支架安装（post-mounted）设计，可直接固定于标准光学支架上，便于在光学面包板或导轨系统中快速集成。其聚苯乙烯材质表面能够有效散射入射光，从而清晰呈现经过工程漫射体匀化后的圆形散射图样。
作为Thorlabs教育套件与应用示例中的配套组件，EDU-VS1 专注于光束整形后的强度分布验证。它不提供复杂的机械调节功能，而是以极简的插拔式设计满足光路对准、教学演示及基础光学实验中的实时视觉反馈需求。
核心规格参数
核心特点
- 采用聚苯乙烯材质，提供有效的漫反射表面以可视化激光束轮廓
- 支持post-mounted（支架安装）设计，兼容标准光学支架系统
- 专为配合工程漫射体（如EDG5C20）显示圆形散射图案而优化
- 能够清晰呈现光束整形后的强度分布与空间模式
- 极简的插拔式结构，便于在光学面包板上快速部署与调整
- 适用于可见光波段（如635 nm）激光的教学演示与光路对准
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| EDU-VS1 ★ | 聚苯乙烯观察屏 | 5.91″ x 5.91″ | 可见光 | 可装接杆 | 参考价 |
| EDU-VS1/M | 聚苯乙烯观察屏 | 150 mm x 150 mm | 可见光 | 可装接杆 | 参考价 |
| EDU-VS2 | 聚苯乙烯观察屏 | 2.95″ x 2.95″ | 可见光 | 可装接杆 | 参考价 |
| EDU-VS2/M | 聚苯乙烯观察屏 | 75 mm x 75 mm | 可见光 | 可装接杆 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
EDU-VS1 利用聚苯乙烯材料的漫反射特性工作。当激光束照射到观察屏表面时，材料表面的微观结构会将光线向各个方向散射。这种散射机制使得观察者可以从侧面或正面清晰地看到光束的截面轮廓及强度分布，而不会受到镜面反射造成的眩光干扰。
该观察屏设计有标准的安装接口，支持直接安装在光学支架（post-mounted）上。这种设计使其能够与Thorlabs的标准杆系统兼容，用户可以根据光路高度需求，灵活调整观察屏在Z轴上的位置，确保其准确位于光束的特定观测截面。
在典型的光束整形演示中，EDU-VS1 通常与工程漫射体（如产生20°圆形图样的EDG5C20）和特定波长的激光光源（如635 nm的S1FC635）配合使用。激光经过漫射体后形成均匀的圆形散射图案，EDU-VS1 则作为终端显示介质，直观地验证光束匀化效果和图案质量。
由于其直观的光束可视化能力，EDU-VS1 被广泛应用于光学教学演示和基础光路对准。在搭建复杂光路时，将其临时置于光路中，可以快速确认激光是否准确通过各个光学元件的中心，验证光束的指向性和空间模式，从而简化光路调试过程。
需要指出的是，EDU-VS1 在官方目录中主要作为应用示例的配套组件提供，因此官方未公布其具体的物理尺寸、表面损伤阈值及精确的适用波长范围等独立硬参数。在实际使用中，建议避免将高功率密度激光长时间聚焦于同一点，以防聚苯乙烯材料发生热损伤。
应用领域
- ◆激光光束对准与调试
- ◆光束轮廓观察与诊断
- ◆光学实验与教学演示
- ◆光纤通信系统调试
- ◆激光加工设备维护
- ◆红外光学系统对准
- ◆显微镜光路对准
- ◆科研与工业应用
常见问题 (FAQ)
Q1: EDU-VS1 观察屏的具体物理尺寸和损伤阈值是多少？
根据Thorlabs官方信息，EDU-VS1 主要作为应用示例的配套组件提供，官方未公布其独立的物理尺寸、表面损伤阈值等详细硬参数。
Q2: EDU-VS1 可以安装在什么样的支架上？
该观察屏采用 post-mounted（支架安装）设计，可以直接安装在标准的光学支架（post）上，方便在光学面包板或导轨系统中固定和调整高度。
Q3: 使用 EDU-VS1 观察激光时需要注意什么？
由于材质为聚苯乙烯，在使用时应避免将高功率或高功率密度的激光长时间聚焦照射在观察屏的同一位置，以免材料发生热熔化或损伤。
Q4: EDU-VS1 通常与哪些产品配合使用？
在Thorlabs的应用示例中，它通常与工程漫射体（如20°圆形图样的EDG5C20）和激光光源（如635 nm的S1FC635）配合使用，用于显示激光匀化后的圆形散射图案。
