EDU-VS2/M – 聚苯乙烯观察屏
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

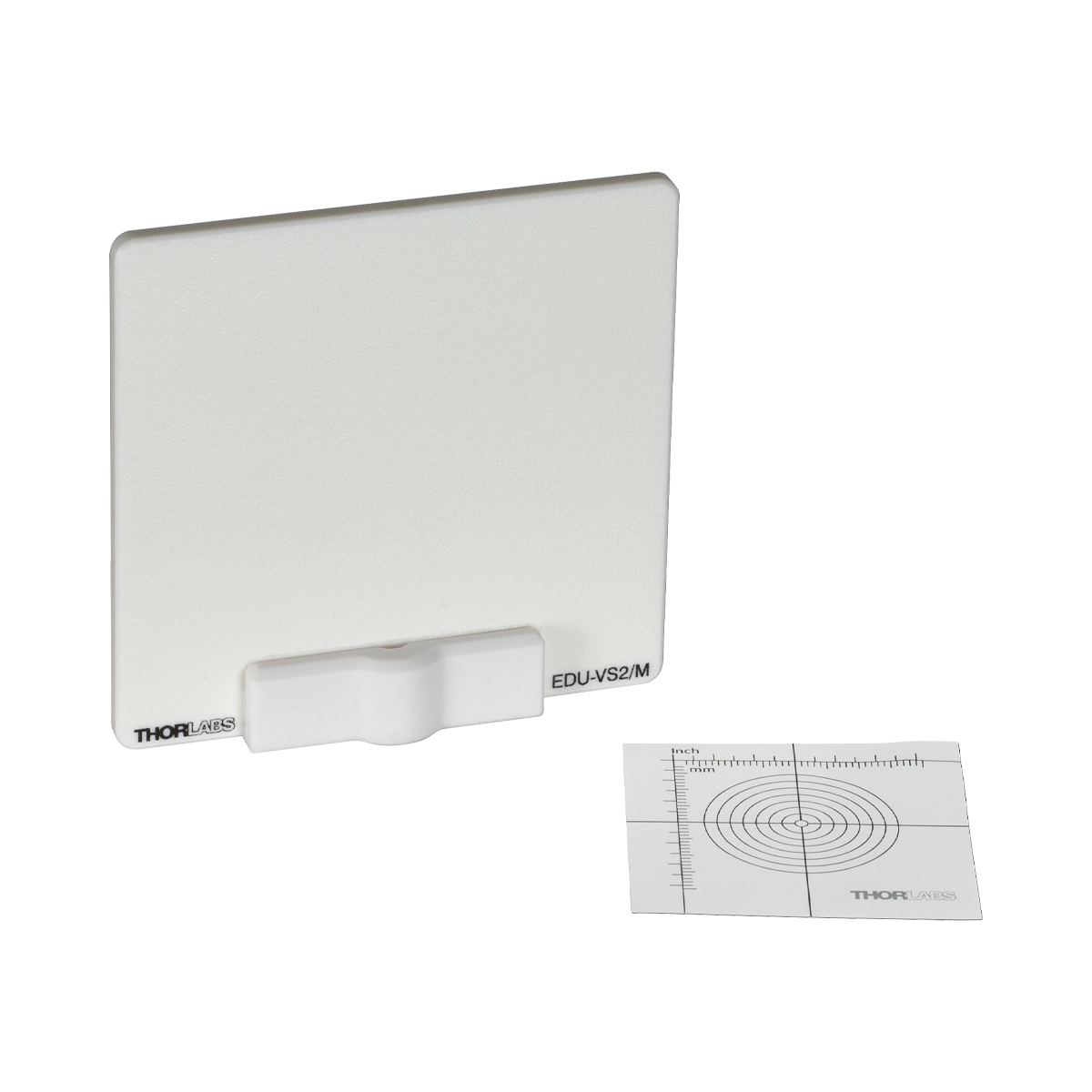

Thorlabs EDU-VS2/M 是一款专为光学教育和实验室演示设计的聚苯乙烯观察屏，主要适用于可见光波段的光束轮廓观察与光谱分析。该观察屏采用光学级聚苯乙烯材料制造，利用其表面的光散射特性，将入射的激光或色散光谱转化为可视化的光斑或光谱线，便于教学环境下的直观观测。
该观察屏的有效观察区域尺寸为 75 mm × 75 mm，提供充足的观测视野以捕捉完整的光谱带或较大直径的光束。型号中的“/M”代表公制（Metric）规格，其物理尺寸与安装接口均严格遵循公制标准，能够无缝集成至 Thorlabs 的公制光学教学套件（如 EDU-SPEB2/M 光谱仪套件）及标准公制光机系统中。
核心规格参数
核心特点
- 采用光学级聚苯乙烯材料，提供均匀的漫反射表面以优化可见光观测
- 75 mm × 75 mm 公制尺寸设计，完美适配 Thorlabs 公制教学套件（如 EDU-SPEB2/M）
- 专为光谱仪和干涉仪等教育套件设计，支持直观的光谱线和光束轮廓目视观察
- 轻量化设计，便于在光学面包板和调整架上进行快速安装与位置调节
- 表面散射处理有效抑制镜面眩光，提升暗室环境下的光谱对比度
- 成本效益高，适合作为教学实验室中易耗光学元件的替换件
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| EDU-VS1 | 聚苯乙烯观察屏 | 5.91″ x 5.91″ | 可见光 | 可装接杆 | 参考价 |
| EDU-VS1/M | 聚苯乙烯观察屏 | 150 mm x 150 mm | 可见光 | 可装接杆 | 参考价 |
| EDU-VS2 | 聚苯乙烯观察屏 | 2.95″ x 2.95″ | 可见光 | 可装接杆 | 参考价 |
| EDU-VS2/M ★ | 聚苯乙烯观察屏 | 75 mm x 75 mm | 可见光 | 可装接杆 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
EDU-VS2/M 的核心工作原理基于聚苯乙烯材料的漫反射与散射特性。当光束或色散后的多波长光投射到观察屏表面时，材料内部的微观结构会使光线发生均匀散射。这种设计有效降低了镜面反射带来的眩光，确保在不同角度下均能清晰分辨光谱仪产生的分立谱线或激光光斑的边缘细节。
在 Thorlabs 的光谱仪教学套件（如 EDU-SPEB2/M）中，该观察屏作为关键的光学接收终端，用于替代传统的电子探测器。学生可以通过它直接观察由 600 lines/mm 衍射光栅或等边色散棱镜色散后的白光 LED 光谱，直观理解波长与衍射角之间的物理关系，是连接理论光学与实验演示的理想媒介。
75 mm × 75 mm 的方形设计不仅优化了材料利用率，还确保了与标准公制光学调整架及面包板孔距的兼容性。聚苯乙烯材质具有质量轻、易加工且成本效益高的特点，非常适合需要频繁组装、拆卸和移动的教学实验室环境，降低了设备维护与更换的成本。
由于聚苯乙烯材料对部分有机溶剂敏感且表面硬度低于玻璃，在使用和清洁时需避免使用含有强溶剂的擦拭液。建议使用压缩空气吹除表面灰尘，或使用柔软的无尘布轻轻擦拭，以防止表面产生划痕从而影响光散射的均匀性和光谱观测的对比度。
应用领域
- ◆激光光束对准与调试
- ◆光束轮廓观察与诊断
- ◆光学实验与教学演示
- ◆光纤通信系统调试
- ◆激光加工设备维护
- ◆红外光学系统对准
- ◆显微镜光路对准
- ◆科研与工业应用
常见问题 (FAQ)
Q1: EDU-VS2/M 观察屏可以用于高功率激光的直接观测吗？
不建议。聚苯乙烯材料的损伤阈值较低，直接观测高功率激光可能会导致表面熔化或损坏。该观察屏主要用于低功率可见光光源（如教学套件中的白光LED或低功率激光）的光束轮廓和光谱观察。
Q2: 如何清洁 EDU-VS2/M 观察屏表面以保持散射均匀性？
聚苯乙烯表面较软，应避免使用粗糙的纸巾或有机溶剂。建议使用洗耳球或压缩空气吹去表面灰尘；若有污渍，可使用微湿的柔软无尘布轻轻擦拭，避免用力摩擦产生划痕。
Q3: EDU-VS2/M 中的“/M”代表什么含义？
“/M”代表公制（Metric）版本。这意味着该观察屏的物理尺寸（75 mm x 75 mm）以及相关的安装接口均遵循公制标准，专门设计用于与 Thorlabs 的公制光学教学套件（如 EDU-SPEB2/M）和公制光机组件无缝兼容。
Q4: 该观察屏在光谱仪教学套件中起什么作用？
在如 EDU-SPEB2/M 等光谱仪套件中，它作为光学接收屏，用于接收由衍射光栅或色散棱镜分光后的光谱。学生可通过它直接目视观察色散后的光谱线，帮助理解光栅方程和色散原理。
