EDU-VS2 – 聚苯乙烯观察屏
Thorlabs 原厂品质 · 高精度光束观察与对准 · 广泛应用于光学与光子学领域
产品概述

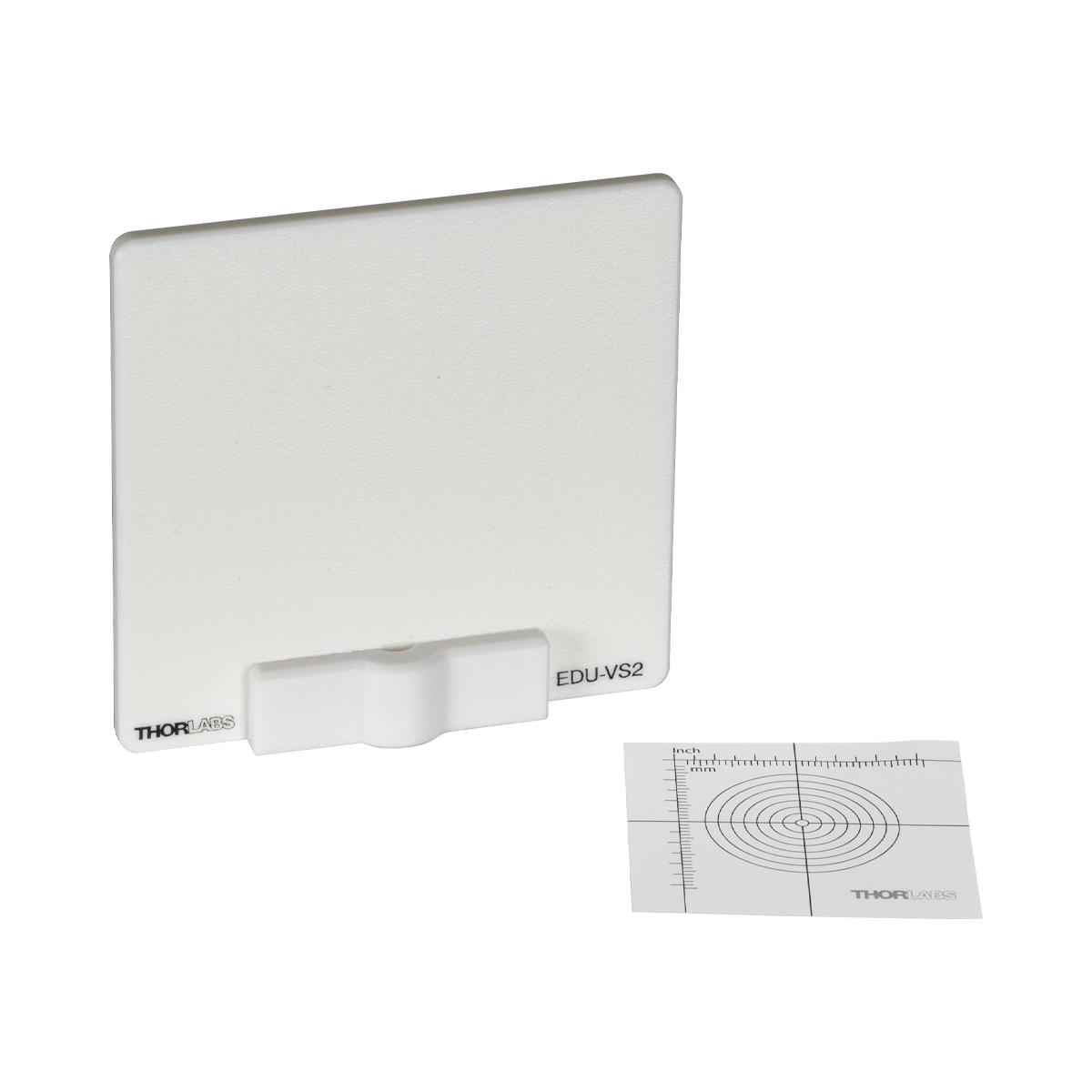

EDU-VS2 是一款专为光学实验设计的白色聚苯乙烯观察屏，主要用于可见光至近红外波段的漫反射成像。其材质具备适度的透光率，使得观察者在正面接收漫反射光的同时，也能从背面观测透射光束，适用于干涉图样与光谱的实时观测。
该观察屏尺寸为 75 mm × 75 mm，厚度为 3.0 mm。其正面采用光滑的哑光饰面，背面则带有微纹理设计，两者结合可提供均匀的漫反射效果，有效展现光束轮廓与图像细节。屏体边缘集成了 8-32 (M4) 金属螺纹嵌件，可直接固定于标准光学接杆系统。
为满足精密光路搭建需求，每片 EDU-VS2 均附带一张十字线贴纸，用户可将其贴附于屏幕表面以实现高精度的光束对准与中心定位。
核心规格参数
核心特点
- 双面差异化处理：一面光滑哑光，另一面微纹理，提供均匀漫反射
- 微透光材质：白色聚苯乙烯具备适度透光性，支持背面透射光观测
- 金属螺纹嵌件：内置 8-32 (M4) 金属螺纹，提升接杆安装的机械强度与耐用性
- 标配对准附件：随屏附带十字线贴纸，辅助实现光束的精准中心对准
- 75 mm 标准尺寸：75 mm × 75 mm 方形设计，厚度 3.0 mm，适配常规光学 breadboard 布局
- 宽泛光学应用：专为观测干涉图样、色散光谱及光束轮廓优化
同系列产品对比
| 型号 | 类型 | 规格 | 波长范围 | 特点 | 参考价(¥) |
|---|---|---|---|---|---|
| EDU-VS1 | 聚苯乙烯观察屏 | 5.91″ x 5.91″ | 可见光 | 可装接杆 | 参考价 |
| EDU-VS1/M | 聚苯乙烯观察屏 | 150 mm x 150 mm | 可见光 | 可装接杆 | 参考价 |
| EDU-VS2 ★ | 聚苯乙烯观察屏 | 2.95″ x 2.95″ | 可见光 | 可装接杆 | 参考价 |
| EDU-VS2/M | 聚苯乙烯观察屏 | 75 mm x 75 mm | 可见光 | 可装接杆 | 参考价 |
★ 为本款产品 · 价格仅供参考，以实际报价为准
详细技术参数
详细技术参数请参考原厂数据手册（Datasheet）或联系客服获取。
产品详情
EDU-VS2 的光学性能依赖于其聚苯乙烯基材的双面差异化处理。光滑哑光面适合高分辨率的图像与光谱观测，能够清晰呈现迈克尔逊干涉仪产生的激光斑点或色散棱镜分离的光谱线；微纹理面则增强了光线的散射效率，确保在较宽视角下均能观察到亮度均匀的漫反射光斑。
白色聚苯乙烯材料并非完全不透明，其特有的微透光物理特性允许部分光线穿透 3.0 mm 厚的屏体。这一设计使得实验人员可以在不遮挡主光路的情况下，通过观察屏幕背面的透射光来辅助判断光束的准直状态与空间位置。
在机械兼容性方面，屏体内部预埋了 8-32 (M4) 金属螺纹嵌件。相较于直接在塑料上攻丝，金属嵌件显著提升了螺纹的抗拉拔强度与耐磨性，确保观察屏在频繁拆装或调节俯仰角时，能够稳固地锁紧在标准接杆与支架上。
针对复杂光路的同轴调试，产品包装内包含专用的十字线贴纸。将其精确贴附于屏幕中心，可利用十字交叉点作为物理参考基准，快速完成激光光束的中心对准，大幅缩短干涉仪或光谱仪的初始光路调节时间。
需特别注意的是，EDU-VS2 仅作为观测介质，不具备光衰减或激光防护功能。由于聚苯乙烯材料的热损伤阈值较低，严禁将其直接暴露于高功率激光束下，以免造成表面熔融或穿孔；同时，该材料未在中红外波段（如 3-5 µm）进行过光学性能验证。
应用领域
- ◆激光光束对准与调试
- ◆光束轮廓观察与诊断
- ◆光学实验与教学演示
- ◆光纤通信系统调试
- ◆激光加工设备维护
- ◆红外光学系统对准
- ◆显微镜光路对准
- ◆科研与工业应用
常见问题 (FAQ)
Q1: EDU-VS2 能否用于高功率激光的观测或作为激光安全挡板？
不能。EDU-VS2 采用聚苯乙烯材料，损伤阈值低，直接暴露于高功率激光下会导致材料熔融。它仅用于低功率光束的观测，且不具备任何激光安全防护或光衰减功能。
Q2: 观察屏的两面在光学观测上有什么区别？
光滑哑光面适合高分辨率的图像和光谱观测，能清晰呈现干涉斑点；微纹理面则增强了光线的散射效率，适合在较宽视角下观察均匀的光束轮廓。
Q3: 屏幕的螺纹孔是直接在塑料上加工的吗？
不是。EDU-VS2 内部预埋了 8-32 (M4) 金属螺纹嵌件，这种设计比直接在塑料上攻丝具有更高的抗拉拔强度和耐磨性，确保长期使用的安装稳定性。
Q4: 为什么光能穿透 EDU-VS2 的背面？
因为白色聚苯乙烯材料本身具有略微透明的物理特性，允许部分光线穿透 3.0 mm 厚的屏体，这使得实验人员可以从背面辅助观察光束的透射情况。
