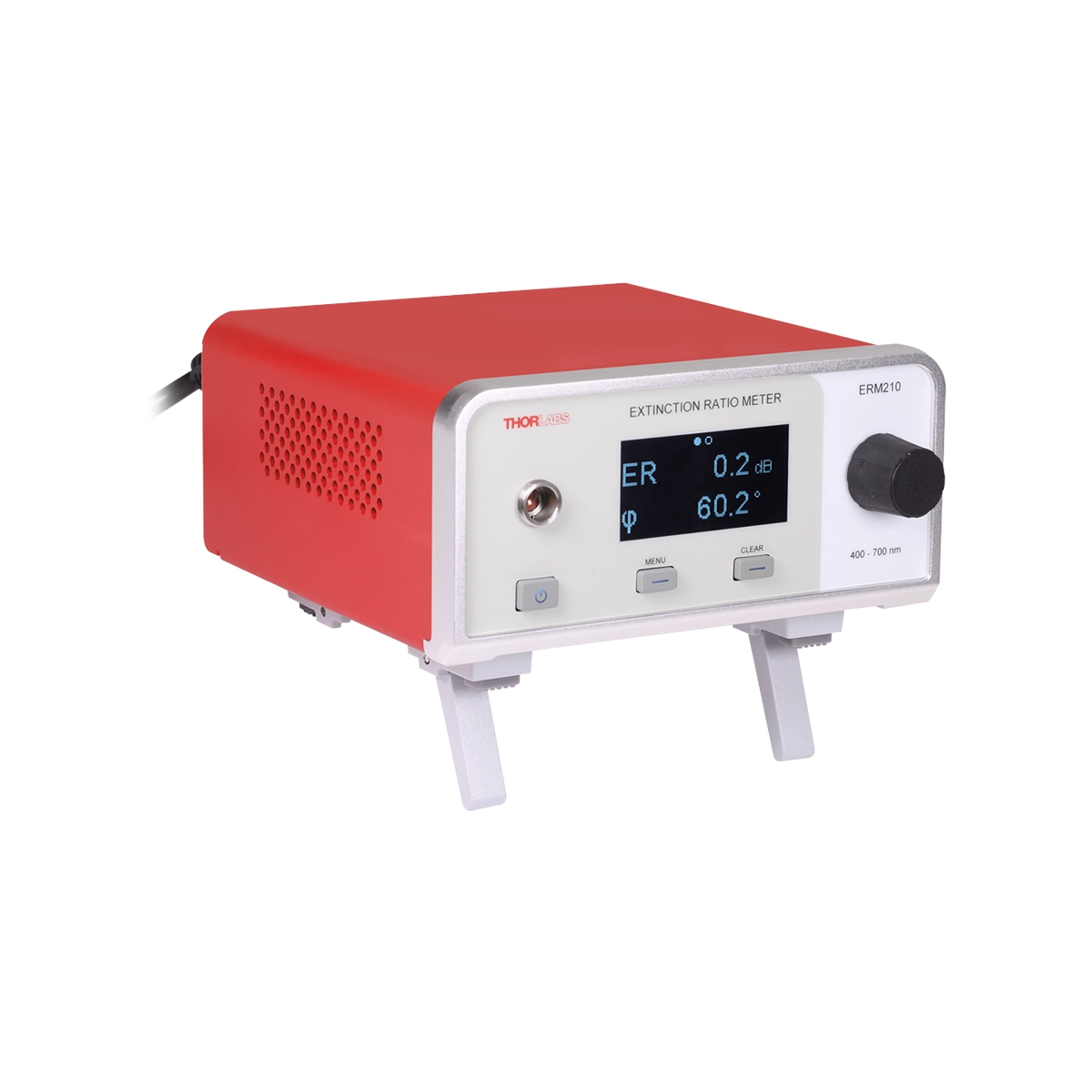

ERM210 – 台式消光比测试仪（400 – 700 nm）
Thorlabs 原厂品质 · 消光比测试仪 · 400 – 700 nm · ≥ 50 dB（典型值）
ERM210系列台式消光比测试仪专为400-700nm波段设计，提供≥50dB的高消光比测量范围与卓越的高精度检测能力。仪器采用精密偏振分光与低噪声光电探测技术，确保测量的高稳定性与快速响应。支持光纤耦合与自由空间双输入模式，配备专业控制分析软件，是偏振器件质检、光通信及科研实验室的理想选择。
产品概述
ERM210系列台式消光比测试仪是一款用于精确测量偏振器件、光源及系统消光比的精密光学仪器。其工作原理基于高精度偏振分光棱镜，将入射光分离为两正交偏振分量，随后由双路光电探测器分别测量光强，通过计算两路光强比值并换算为消光比。该仪器具备≥50dB的宽消光比测量范围与高精度检测能力，覆盖400-700nm宽波段。支持光纤耦合与自由空间双输入方式，适应多种测试场景。广泛应用于偏振光学元件检测、光纤通信系统验收、激光器偏振特性评估、保偏器件测试及科研实验室等领域，为偏振光学研究提供可靠的数据支撑。
核心特性
- 高消光比测量：典型值≥50dB，满足高偏振纯度器件的严苛测试需求。
- 高精度检测：采用精密偏振分光设计与低噪声信号处理电路，确保测量准确性。
- 宽波段覆盖：工作波长400-700nm，完美适配可见光波段偏振特性分析。
- 双输入方式：支持光纤耦合与自由空间输入，灵活应对不同光源与器件测试。
- 即插即用：提供USB与模拟输出接口，连接便捷，快速响应。
- 专业软件：配备完善的控制分析软件，实现数据实时采集、处理与可视化。
- 稳定可靠：一体化台式设计，支持0-50°C宽温工作，保障长期测试稳定性。
技术规格
| 技术参数 | 规格值 |
|---|---|
| 产品类型 | 台式消光比测试仪 |
| 产品系列 | ERM210系列（400 – 700 nm） |
| 波长范围 | 400 – 700 nm |
| 消光比测量范围 | ≥ 50 dB（典型值） |
| 测量精度 | 请参考datasheet |
| 输入方式 | 光纤耦合 / 自由空间输入 |
| 光功率范围 | 请参考datasheet |
| 通信接口 | USB / 模拟输出 |
| 光纤接头 | FC/PC（标配） |
| 安装方式 | 台式 / 螺纹安装 |
| 工作温度 | 0 – 50 °C |
| 电源 | USB供电 / 外接电源适配器 |
| 外形尺寸 | 请参考datasheet |
| 重量 | 请参考datasheet |
注：以上参数为典型值，具体以产品 datasheet 为准。
产品详细说明
精密偏振分光与消光比测量原理
ERM210消光比测试仪的核心在于其精密的光学检测机制。待测偏振光首先经过高性能偏振分光棱镜，被精确分离为两个正交的偏振分量。随后，双路高精度光电探测器分别对这两路光强进行独立测量。系统通过内置信号处理电路计算两路光强的比值，并严格按照消光比公式（ER = 10×log₁₀(P_max/P_min)）换算为以dB为单位的消光比数值。为实现高消光比测量，仪器在偏振分光设计和低噪声探测电路上进行了深度优化，有效抑制了杂散光与暗电流干扰。
核心技术特点与双输入设计
该仪器具备≥50dB的高消光比测量范围，结合低噪声信号处理技术，确保了极高的测量精度与重复性。在接口设计上，提供光纤耦合（标配FC/PC接头）与自由空间双输入模式，用户可根据被测光源或器件的输出特性灵活选择。此外，系统支持USB与模拟输出，配合专业分析软件，可实现测试数据的快速采集、实时分析与图表生成，大幅提升测试效率。
一体化系统集成与便捷应用
ERM210采用高度集成的一体化台式设计，内部集成了偏振分光棱镜、光电探测器、信号处理及数据采集模块。设备出厂前均经过严格校准，用户开箱即可使用。其稳定可靠的硬件架构与友好的软件界面，使其能够轻松集成到各类科研实验、工业质检及光通信系统测试中，是偏振光学领域不可或缺的精密测量工具。
应用领域
- 偏振光学元件性能检测与生产质检
- 光纤通信系统偏振特性评估与验收
- 激光器消光比测试与偏振特性表征
- 保偏光纤及保偏器件的偏振性能测试
- 偏振传感系统研究与量子光学实验
订货信息
本产品型号为 ERM210，下单时请提供完整型号。
本消光比测试仪为完整独立仪器，出厂前已完成校准与测试，开箱即可投入使用。系统包含消光比测试主机、必要的连接线缆、软件授权及配套附件。通过USB接口连接电脑，安装配套的分析软件即可进行实时消光比测量与分析。
如需配套的偏振器、波片、保偏光纤、光源等周边产品，请联系我们的销售人员获取完整配置建议。
所有产品均提供原厂正品保证，附带完整的产品资料和售后支持。
常见问题 (FAQ)
Q1: 什么是消光比？消光比测试仪有什么用途？
A: 消光比（Extinction Ratio, ER）是衡量偏振器件偏振性能的重要参数，定义为偏振器件在最大透射方向和最小透射方向的光强比值的对数，通常用dB表示，公式为ER = 10 × log₁₀(P_max/P_min)。消光比越高，说明偏振器件的偏振性能越好。消光比测试仪（Extinction Ratio Tester）是专门用于测量偏振器件、偏振光源及偏振系统消光比的精密光学仪器。它广泛应用于偏振光学元件的性能检测与质量控制、光纤通信系统的偏振特性评估、激光器消光比测试、保偏光纤及器件测试、偏振传感研究等领域。Thorlabs消光比测试仪采用高精度偏振分光和光电检测技术，提供宽范围、高精度的消光比测量能力。
Q2: 消光比测试仪的工作原理是什么？
A: 消光比测试仪的核心原理是通过测量偏振光经过待测器件后的正交偏振分量光强比值，来计算消光比。基本工作流程如下：1）待测偏振光（或经过待测偏振器件后的光）入射到测试仪中；2）内部的偏振分光棱镜（PBS）将入射光分离为两个正交的线偏振分量；3）双路高精度光电探测器分别测量两个分量的光强；4）通过信号处理电路和算法计算两路光强的比值，换算为消光比（dB）。对于高消光比的测量，需要精密的偏振分光设计和极低噪声的探测电路，因为在高消光比情况下，弱偏振分量的光强非常微弱，对探测器灵敏度和噪声抑制能力要求很高。Thorlabs的消光比测试仪采用优化的光学设计和低噪声电子学设计，能够实现高消光比的准确测量。
Q3: 消光比和偏振度（DOP）有什么区别和联系？
A: 消光比（Extinction Ratio, ER）和偏振度（Degree of Polarization, DOP）都是描述光偏振特性的参数，但它们的定义和物理意义不同。消光比（ER）是针对偏振器件或偏振系统的性能指标，表示最大透射光强与最小透射光强的比值（dB），反映的是偏振器件的偏振选择能力，消光比越高，偏振性能越好。例如，一个理想偏振器的消光比为无穷大，实际偏振器通常在20-50 dB以上。偏振度（DOP）是描述光束本身偏振特性的参数，表示完全偏振光强占总光强的比例（0%到100%），DOP=100%表示完全偏振光，DOP=0%表示自然光。两者的联系：当用偏振器测量部分偏振光时，最大透射光强P_max和最小透射光强P_min与DOP的关系为DOP = (P_max – P_min)/(P_max + P_min)。消光比测试仪主要用于测量偏振器件的ER，而偏振测量仪（Polarimeter）用于测量光束的DOP和完整偏振态。
Q4: 消光比测试仪能测量哪些类型的器件和系统？
A: 消光比测试仪可以测量多种偏振相关器件和系统的消光比性能，主要包括：1）偏振器类：格兰-泰勒偏振器、格兰-汤普逊偏振器、沃拉斯顿偏振器、薄膜偏振片、光纤偏振器等，测量其偏振消光比；2）保偏光纤（PMF）：测量保偏光纤的偏振保持能力，即消光比；3）偏振分束器（PBS）：测量其消光比性能；4）波片/相位延迟器：配合偏振器可测量波片的相位延迟精度；5）激光器：测量激光器输出光的偏振消光比；6）光隔离器、环形器等：测量其偏振相关性能；7）偏振传感系统：评估系统的偏振对比度。选择消光比测试仪时，需要考虑波长范围、消光比测量范围、输入方式（光纤/自由空间）、测量精度等参数是否匹配应用需求。
Q5: 自由空间输入和光纤耦合输入的消光比测试仪如何选择？
A: 消光比测试仪通常有两种光输入方式，选择时应根据具体应用场景决定：1）自由空间输入（Free-space Input）：光束直接从空间入射到仪器内部，适用于测量自由空间光学元件（如偏振片、波片、偏振分光棱镜等）的消光比，常用于光学实验台上的器件测试和研究。自由空间输入需要考虑光束对准、光束直径匹配等问题。2）光纤耦合输入（Fiber-coupled Input）：待测光通过光纤接入仪器，适用于光纤通信系统、保偏光纤测试、光纤器件测试等应用场景，使用方便，不需要复杂的光路对准。选择时主要考虑：待测器件是自由空间型还是光纤型？测量环境的振动条件如何？是否需要经常更换测量位置？一般来说，光纤耦合输入使用更便捷，适合生产和质检环境；而自由空间输入更灵活，适用于多样化的光学实验和器件研究。
免责声明
本产品信息仅供参考，实际产品参数、外观及包装以原厂出货为准。产品规格如有变更，恕不另行通知。
由于不同测量环境和设备的差异，产品性能数据可能存在一定偏差。购买前请仔细阅读产品说明书，如有疑问请联系客服确认。
本产品仅用于科研、工业等合法用途，不得用于任何违反国家法律法规的场合。使用时请严格遵守激光安全操作规程。
