描述

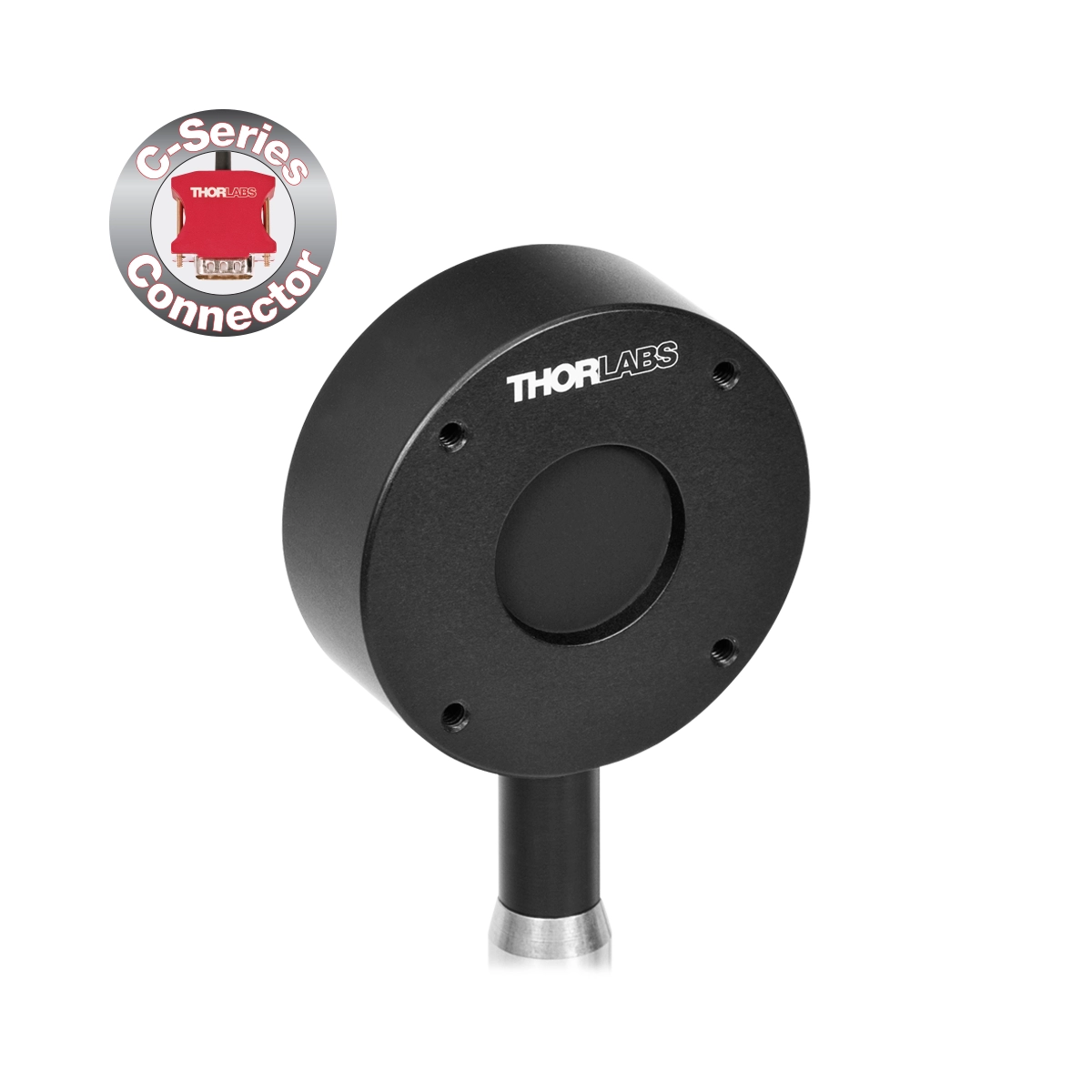

Thorlabs ES120C是一款标准系列热释电能量传感器，采用黑色宽带涂层，波长覆盖185nm-25µm，能量测量范围100µJ-500mJ，输入孔径Ø20mm，最大重复频率30Hz。适用于脉冲激光能量的精确测量。

标准系列特点

• 通用脉冲光能量测量
• 黑色宽带涂层，宽波长范围内响应平坦
• BNC接头可直接连接示波器（1MΩ输入阻抗）
• 每个传感器附带C系列转接件和两个电隔离接杆转接件

选型对比表

以下为ES系列热释电能量传感器完整选型对比（黄色高亮为当前型号）：

型号	系列	涂层	波长范围	能量范围	孔径	最大重复频率
ES111C	标准系列	黑色宽带涂层	185nm-25µm	10µJ-150mJ	Ø11mm	40Hz
ES120C	标准系列	黑色宽带涂层	185nm-25µm	100µJ-500mJ	Ø20mm	30Hz
ES145C	标准系列	黑色宽带涂层	185nm-25µm	500µJ-2J	Ø45mm	30Hz
ES220C	高能系列	陶瓷涂层	185nm-25µm	500µJ-3J	Ø20mm	30Hz
ES245C	高能系列	陶瓷涂层	185nm-25µm	1mJ-15J	Ø45mm	30Hz
ES308C	快速系列	黑色宽带涂层	185nm-25µm	500µJ-1J	Ø8mm	1kHz
ES312C	快速系列	黑色宽带涂层	185nm-25µm	100µJ-1J	Ø12mm	250Hz
ES408C	快速系列	金属涂层	185nm-2.5µm	50µJ-1J	Ø8mm	10kHz
ES412C	快速系列	金属涂层	185nm-2.5µm	50µJ-500mJ	Ø12mm	2kHz

技术参数

型号	ES120C
探测器类型	标准系列热释电能量传感器
波长范围	185nm-25µm
能量范围	100µJ-500mJ
输入孔径	Ø20mm
有效探测面积	314.2mm²
最大重复频率	30Hz
分辨率	1µJ
线性度	±1%
测量不确定度	±5% @ 185nm-25µm
涂层类型	黑色宽带涂层
最大功率密度	8 MW/cm² (10ns脉冲)
最大能量密度	0.15 J/cm² (1µs脉冲)
外壳尺寸	Ø50mm×18mm
电缆长度	1.5m
笼式系统兼容	是（30mm笼式系统）
SM1螺纹	否
兼容表头	PM100D2, PM100D3, PM400, PM5020, PM103系列, PM100USB
重量	0.35kg
质保	两年

FAQ – 选型常见问题

ES1xxC和其他系列的主要区别是什么？
标准系列适合通用脉冲能量测量，黑色宽带涂层覆盖185nm-25µm宽光谱范围。

ES120C最高能测多高重频的激光？
ES120C在1MΩ输入阻抗下最高支持30Hz重复频率测量。如需更高重频，建议选择ES408C（10kHz）。

ES120C兼容哪些功率计表头？
兼容PM100D2、PM100D3、PM400、PM5020功率计以及PM103、PM103A、PM103E、PM103U、PM100USB接口模块。

ES120C的测量精度如何？
线性度±1%，测量不确定度±5% @ 185nm-25µm，分辨率1µJ。
