描述

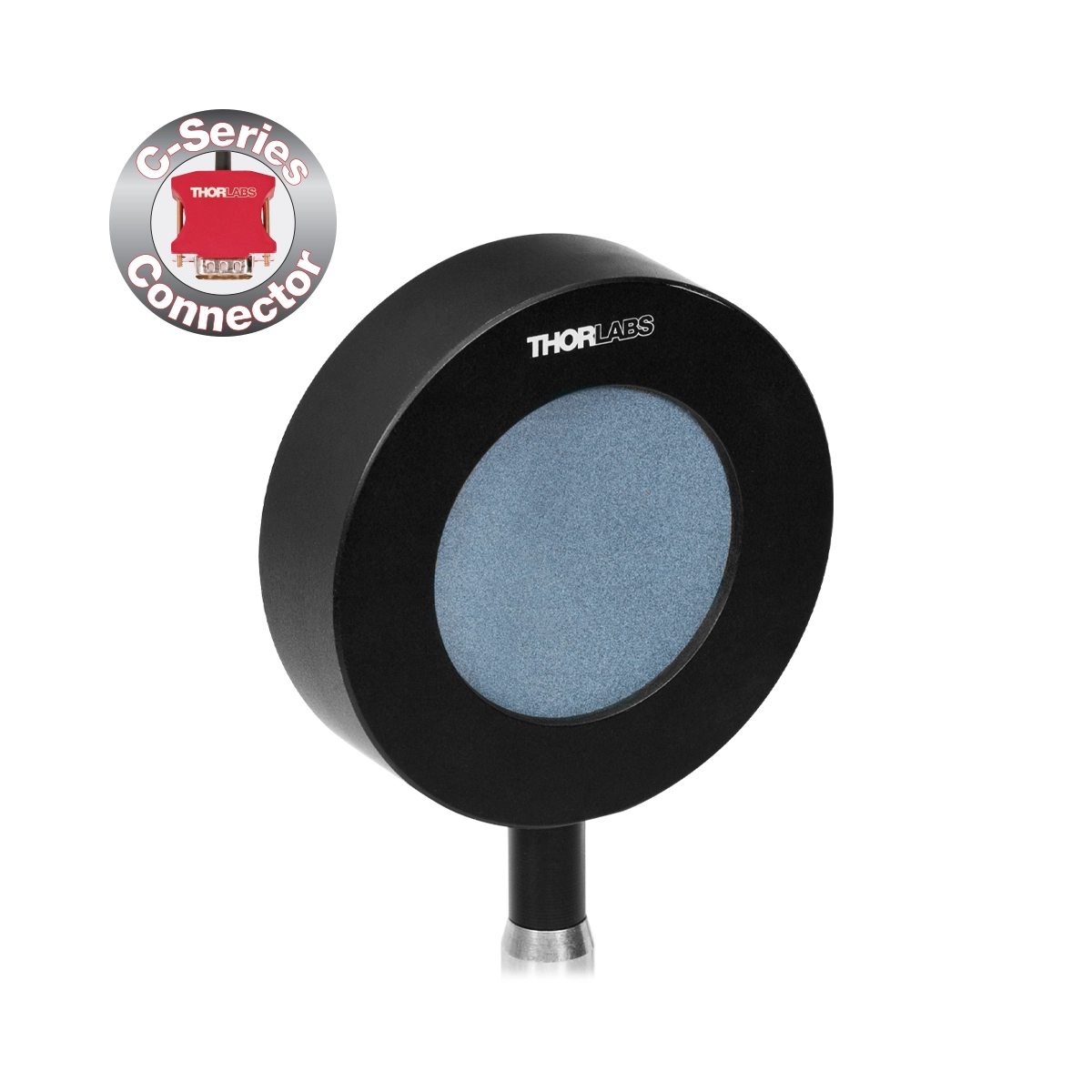

Thorlabs ES245C是一款高能系列热释电能量传感器，采用陶瓷涂层，波长覆盖185nm-25µm，能量测量范围1mJ-15J，输入孔径Ø45mm，最大重复频率30Hz。适用于脉冲激光能量的精确测量。

高能系列特点

• 高能脉冲测量，最高可达15J
• 陶瓷涂层，损伤阈值高，适用于高能量密度激光器
• BNC接头可直接连接示波器
• 每个传感器附带C系列转接件和两个电隔离接杆转接件

选型对比表

以下为ES系列热释电能量传感器完整选型对比（黄色高亮为当前型号）：

型号	系列	涂层	波长范围	能量范围	孔径	最大重复频率
ES111C	标准系列	黑色宽带涂层	185nm-25µm	10µJ-150mJ	Ø11mm	40Hz
ES120C	标准系列	黑色宽带涂层	185nm-25µm	100µJ-500mJ	Ø20mm	30Hz
ES145C	标准系列	黑色宽带涂层	185nm-25µm	500µJ-2J	Ø45mm	30Hz
ES220C	高能系列	陶瓷涂层	185nm-25µm	500µJ-3J	Ø20mm	30Hz
ES245C	高能系列	陶瓷涂层	185nm-25µm	1mJ-15J	Ø45mm	30Hz
ES308C	快速系列	黑色宽带涂层	185nm-25µm	500µJ-1J	Ø8mm	1kHz
ES312C	快速系列	黑色宽带涂层	185nm-25µm	100µJ-1J	Ø12mm	250Hz
ES408C	快速系列	金属涂层	185nm-2.5µm	50µJ-1J	Ø8mm	10kHz
ES412C	快速系列	金属涂层	185nm-2.5µm	50µJ-500mJ	Ø12mm	2kHz

技术参数

型号	ES245C
探测器类型	高能系列热释电能量传感器
波长范围	185nm-25µm
能量范围	1mJ-15J
输入孔径	Ø45mm
有效探测面积	1590.4mm²
最大重复频率	30Hz
分辨率	50µJ
线性度	±1%
测量不确定度	±5% @ 185nm-25µm
涂层类型	陶瓷涂层
最大功率密度	65 MW/cm² (7ns@355nm)
最大能量密度	0.45 J/cm² (7ns@355nm)
外壳尺寸	Ø75mm×21mm
电缆长度	1.5m
笼式系统兼容	否
SM1螺纹	否
兼容表头	PM100D2, PM100D3, PM400, PM5020, PM103系列, PM100USB
重量	0.29kg
质保	两年

FAQ – 选型常见问题

ES2xxC和其他系列的主要区别是什么？
高能系列采用陶瓷涂层，损伤阈值高达0.45 J/cm²，适合高能量密度脉冲激光测量，最高可达15J。

ES245C最高能测多高重频的激光？
ES245C在1MΩ输入阻抗下最高支持30Hz重复频率测量。如需更高重频，建议选择ES408C（10kHz）。

ES245C兼容哪些功率计表头？
兼容PM100D2、PM100D3、PM400、PM5020功率计以及PM103、PM103A、PM103E、PM103U、PM100USB接口模块。

ES245C的测量精度如何？
线性度±1%，测量不确定度±5% @ 185nm-25µm，分辨率50µJ。
