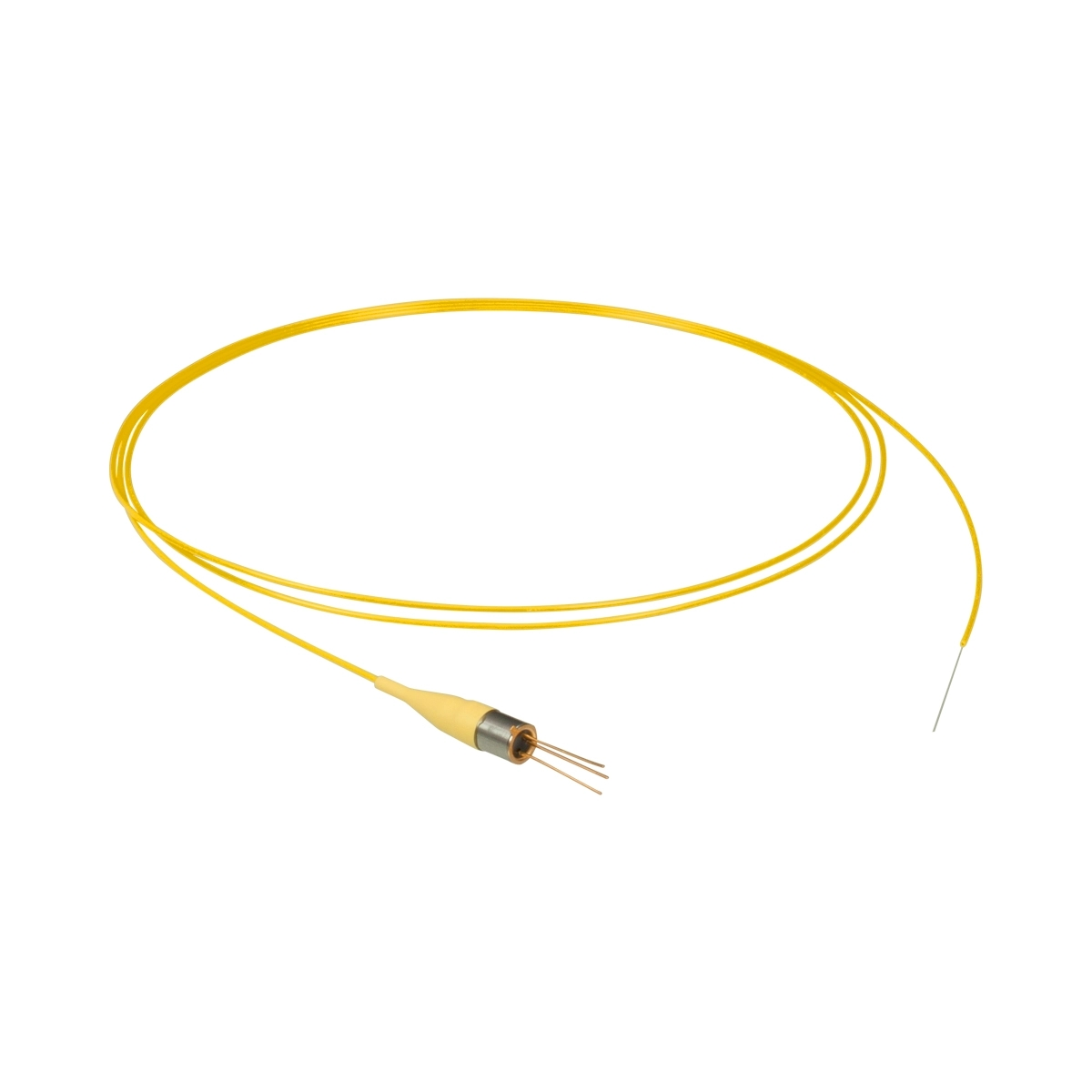

Thorlabs FDSP625 尾纤式硅PIN光电二极管
高速、低暗电流、62.5 µm 芯径多模光纤耦合设计 (320 – 1000 nm)
Thorlabs FDSP625 是一款高性能的尾纤式硅 PIN 光电二极管，专为光通信、高速光度测量和系统监控应用而设计。该器件采用 62.5 µm 芯径、数值孔径 (NA) 为 0.27 的渐变折射率 (Graded-Index) 多模光纤，通过主动对准确保在 320 nm 至 1000 nm 的宽波长范围内实现最佳的耦合效率、灵敏度和长期稳定性。
FDSP625 具备极低的热噪声和终端电容（典型值 3 pF），在施加反向偏置电压时高频性能更为优异。其典型的上升/下降时间仅为 700 ps，噪声等效功率 (NEP) 低至 3.1 × 10⁻¹⁵ W/Hz1/2，暗电流典型值仅为 0.01 nA。此外，其低背反射设计有效减少了光路中的信号干扰，是高速、高精度光信号检测的理想选择。
核心规格参数
| 参数名称 | FDSP625 规格 |
|---|---|
| 探测器类型 | Silicon / PIN |
| 上升/下降时间 | 700 ps (Typical) |
| 噪声等效功率 (NEP) | 3.1 × 10-15 W/Hz1/2 |
| 暗电流 | 0.01 nA Typ. / 0.5 nA Max |
| 终端电容 | 3 pF |
| 波长范围 | 320 – 1000 nm |
| 光纤类型 | Graded-Index, Multimode |
| 纤芯直径 | 62.5 µm |
| 数值孔径 (NA) | 0.27 |
| 兼容插座 | STO46S, STO46P |
核心特点
- 高速响应：典型上升/下降时间为 700 ps，适用于高速光信号检测。
- 宽光谱响应：覆盖 320 nm 至 1000 nm 波长范围，满足多种光源匹配需求。
- 极低噪声：噪声等效功率 (NEP) 低至 3.1 × 10⁻¹⁵ W/Hz^(1/2)，暗电流典型值仅 0.01 nA。
- 高耦合效率：采用 62.5 µm 芯径渐变折射率多模光纤，主动对准确保最佳光耦合。
- 低终端电容：3 pF 的终端电容设计，在升高偏置电压时仍保持优异的高频性能。
- 低背反射设计：有效减少光纤端面的反射光，提高系统信噪比和稳定性。
- 兼容标准插座：可完美适配 Thorlabs STO46S 和 STO46P 光电二极管插座，方便系统集成。
同系列对比
| 参数 | FDSP625 ★ | FDSP660 | FDSP780 |
|---|---|---|---|
| 波长范围 | 320 – 1000 nm | 610 – 770 nm | 780 – 970 nm |
| 光纤类型 | 渐变折射率多模光纤 | Nufern 630-HP 单模光纤 | Nufern 780-HP 单模光纤 |
| 纤芯直径 | 62.5 μm | 4 μm | 5 μm |
| 数值孔径 (NA) | 0.27 | 0.13 | 0.13 |
| 探测器类型 | 硅 PIN 光电二极管 | 硅 PIN 光电二极管 | 硅 PIN 光电二极管 |
| 有源区直径 | Ø0.8 mm | Ø0.8 mm | Ø0.8 mm |
| 峰值响应度 | 0.58 A/W @ 800 nm | 0.58 A/W @ 800 nm | 0.58 A/W @ 800 nm |
| 暗电流（典型值） | 0.01 nA | 0.01 nA | 0.01 nA |
| 终端电容 | 3 pF | 3 pF | 3 pF |
| 最大光输入功率 | 50 mW | 50 mW | 50 mW |
| 光纤接头 | FC/PC | FC/PC | FC/PC |
技术参数详解
工作原理：FDSP625 尾纤式光电二极管采用硅PIN光电二极管芯片，通过主动对准工艺与光纤耦合。当光子入射到PN结的耗尽层时，产生电子-空穴对，在外加反向偏压作用下形成光电流，实现光信号到电信号的转换。
光纤耦合设计：产品采用主动对准（Active Alignment）工艺，将光纤端面精确对准光电二极管有源区中心，确保最佳耦合效率和长期稳定性。光纤使用加固护套，提高机械强度和使用寿命。
电学特性：在反向偏压下工作，具有低暗电流、低终端电容的特点。随着反向偏压的增加，耗尽层变宽，终端电容减小，响应速度提升，适合高速信号检测应用。
光谱响应：硅基光电二极管的光谱响应范围覆盖紫外至近红外波段，峰值响应波长约800nm。不同光纤类型和芯径的选择可优化特定波长范围内的耦合效率和灵敏度。
详情介绍
产品概述：Thorlabs FDSP625 尾纤式光电二极管将高速硅PIN光电二极管、耦合透镜和光纤集成在一个紧凑的封装中，为用户提供即用型光纤耦合光探测解决方案。产品无需用户自行对准，可直接接入光纤系统，显著简化实验搭建和系统集成。
安装与使用：产品采用标准FC/PC光纤接头，可直接连接到各类光纤系统中。光电二极管为两端子器件，阳极和阴极分别引出，用户可根据需要配置为光伏模式（零偏置）或光电导模式（反向偏置）。推荐使用适当的反向偏置电压以获得最佳高速性能。
注意事项：
- 请确保输入光功率不超过最大额定值，避免造成永久性损伤
- 光纤弯曲半径不宜过小，避免弯曲损耗和光纤断裂
- 焊接时请注意防静电保护，避免ESD损伤
- 长期存放应在干燥、无尘环境中，光纤端面应加盖保护帽
应用领域
- 高速光通信系统监控
- 激光功率与能量测量
- 高速光度测量与脉冲检测
- 生物医学光子学与光谱分析
- 光纤传感与信号解调
常见问题 (FAQ)
Q: FDSP625 的光纤类型是什么？
A: FDSP625 采用 62.5 µm 芯径、NA 为 0.27 的渐变折射率 (Graded-Index) 多模光纤。
Q: 该光电二极管需要配合哪些插座使用？
A: 它可以兼容 Thorlabs 的 STO46S 和 STO46P 光电二极管插座，提供便捷的电气连接和机械安装。
Q: 为什么在升高偏置电压时性能更优？
A: 升高反向偏置电压可以增加耗尽层宽度，从而降低终端电容（本器件为 3 pF），提高器件的响应速度并减少结电容带来的信号延迟。
Q: 该器件的暗电流表现如何？
A: FDSP625 具有极低的暗电流，典型值仅为 0.01 nA，最大值为 0.5 nA，这有助于在微弱光信号检测中保持极高的信噪比。
