描述

概述

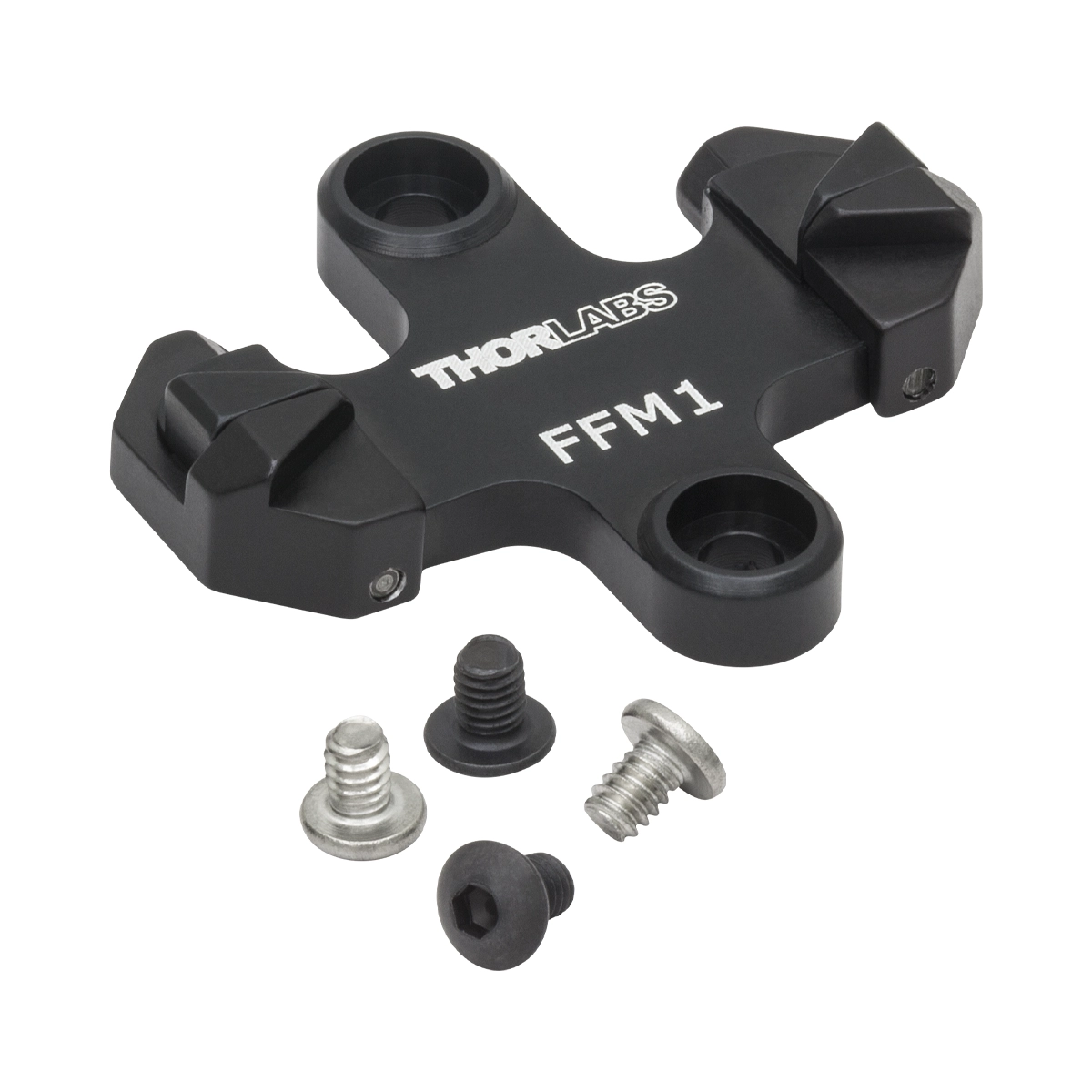

FFM1笼式兼容矩形滤光片支架专为矩形滤光片设计。随附的两颗4-40 (M3)带帽螺丝可用于将支架固定到Thorlabs的30mm笼式立方体平台或旋转平台上。

特性

• 夹持26到43 mm长的二向色和其他滤光片
• 安装厚达3 mm的滤光片
• 在C4W笼式立方中可安装最高1.26″ (32 mm)的滤光片
• 在C6WR笼式立方中可安装最高0.98″ (25 mm)的滤光片
• 两个弹簧承载的压紧装置固定光学元件的位置

使用说明

如果使用C4W笼式立方体，该安装座可使光学元件与入射光成45度角放置，并提供Ø1英寸的通光孔径。如果使用C6WR笼式立方体，只能使用顶部ER支杆通孔（底部被平台遮挡），最大滤光片高度为0.98英寸（25 mm）。注意FFM1支架与C6WA平台转接件不兼容。

厚达3 mm的矩形滤光片可使用两个弹簧承载的压臂固定，该压臂为避免划伤二向色性滤光片的干涉镀膜而设计；只需对弹簧承载压臂施加水平力，将光学元件装入凹槽内，释放压臂即可。

安装方式

• 使用4-40 (M3)带帽螺丝安装到B3C(/M)或B4C(/M)笼式立方体平台上
• 可直接安装到迷你系列接杆上（使用附带的带帽螺丝）
• 安装到Ø1/2″接杆需要MSA8螺纹转接件（MSA4/M用于公制接杆）

兼容性

• 兼容B3C(/M)或B4C(/M)笼式立方体安装平台
• 兼容C4W和C6WR笼式立方体
• 不兼容C6WA平台转接件
• 安装到Ø1/2″接杆需MSA8螺纹转接件

参数	FFM1
滤光片长度	26到43 mm
滤光片厚度	最大0.12″ (3.0 mm)
C4W中最大滤光片高度	1.26″ (32 mm)
C6WR中最大滤光片高度	0.98″ (25 mm)
固定方式	两个弹簧承载压臂
平台安装	B3C(/M)或B4C(/M)
接杆安装	需MSA8转接件安装到Ø1/2″接杆
