Description

产品概述

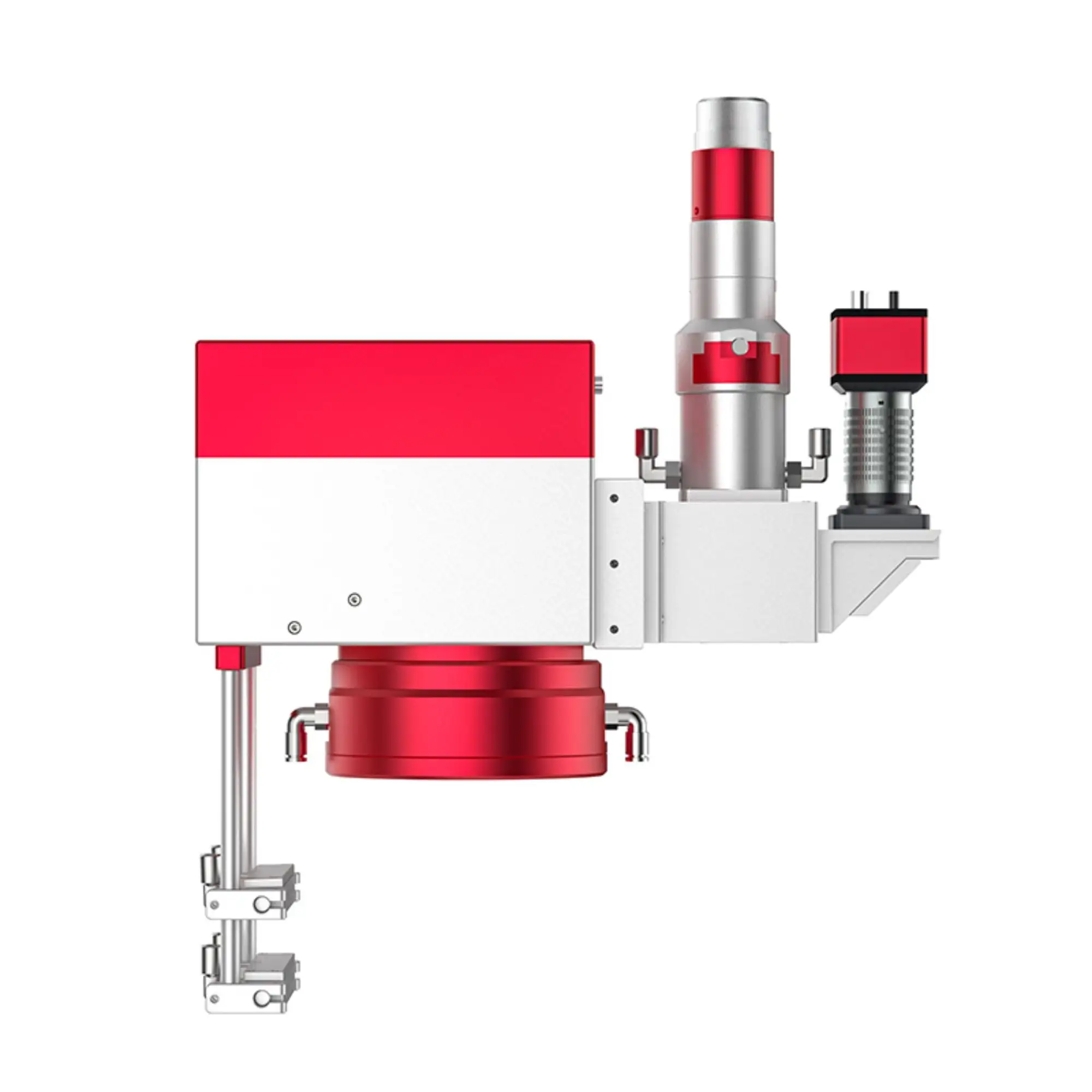

ZBTK 30G-FB2 高功率焊接振镜系统 数字闭环是深圳市智博泰克科技股份有限公司（ZBTK旗下的一款数字闭环焊接数字闭环高功率焊接振镜系统。该产品通光孔径30mm，专为激光焊接应用优化设计，最大承受功率可达4000W，采用水冷散热方式确保长时间高功率运行稳定可靠。采用数字闭环控制技术，搭配高精度编码器反馈，实现亚微弧度级定位精度和极低温度漂移，满足精密焊接对焊缝位置精度和重复性的苛刻要求。焊接速度可达2.5m/s以上，配合准直镜(F100/F120/F150)和场镜(F210/F254/F330/F420)，可实现多种焊缝形式的灵活加工。

产品特点

⚡ 高速焊接扫描

本产品焊接扫描速度可达2.5m/s，定位速度8m/s，追踪误差仅0.40ms。优化的伺服控制算法使振镜在高速摆动焊接时仍保持极高的轨迹精度，焊缝均匀性和一致性远优于传统机械臂焊接。高速跳跃和过渡延时极小，有效缩短加工节拍时间，提高产线产能。对于连续焊缝和点焊等多种焊接工艺，均可实现稳定可靠的高速加工。

🎯 高精度定位

重复定位精度（RMS）<1μrad，非线性度<0.3mrad，采用高分辨率数字编码器位置反馈，闭环控制消除了开环系统中固有的漂移和迟滞误差，增益漂移<15ppm/K，零点漂移<10μrad/K，8小时温漂<0.03mrad（预热30分钟后）。精密的光学传感器和先进的温度漂移自动补偿技术，确保在长时间连续工作中维持出色的定位稳定性和加工一致性。

🌡️ 超低温度漂移

采用精细的光电传感器技术和先进的温度漂移自动补偿算法，有效克服了振镜扫描器的温度漂移问题。零点温度漂移仅<10μrad/K，增益温度漂移<15ppm/K，8小时长期温漂<0.03mrad，可满足绝大多数长时间、大规模标记和焊接应用对稳定性的要求。在环境温度波动±10℃的工况下，仍能保证加工质量的一致性。

🔧 高扭矩永磁振镜电机

采用ZBTK高扭矩焊接专用振镜电机，转子惯量与扭矩系数经过优化匹配，在30mm大口径镜片负载下仍能实现0.40ms的快速追踪响应和2.5m/s的焊接速度。电机采用耐高温设计和高效散热结构，确保长时间高功率运行不降性能。

📡 数字伺服驱动板

采用FB2数字闭环伺服驱动板，内置高速DSP处理器和高分辨率A/D转换，实现编码器信号的实时采集和闭环伺服调节。驱动板支持多种保护功能，包括过流保护、过温保护、位置超差报警等，确保振镜系统在各种工况下的安全可靠运行。

🔌 接口兼容性

本产品支持XY2-100/SL2-100标准通信协议，SL2-100协议提供20位数字分辨率（0.76μrad），XY2-100协议提供16位分辨率（12μrad），兼容市面上绝大多数激光控制卡（如JCZ EZCAD系列、SCANLAB RTC系列、RAYLASE SP-ICE系列等），即插即用，系统集成便捷高效。供电要求±15V/5A，接口线缆采用屏蔽设计，有效抑制外部电磁干扰。

❄️ 高效散热系统

本产品采用水冷散热方式，水冷回路覆盖振镜镜座和入射口等核心热区，有效控制镜片温升，防止热透镜效应导致的光斑漂移和焦点偏移。在高功率长时间连续运行工况下，水冷系统可确保振镜工作温度始终维持在最佳范围，保证加工质量的一致性。

🛡️ 智能监控与保护

本焊接振镜系统配备完善的异常监控报警系统，能够实时检测振镜电源异常、电机工作异常、驱动板异常、电缆线连接异常、核心区温度异常、保护镜片异常等多种故障状态。系统可主动切断激光回路并实时通知焊接控制卡停机处理，避免不良产品流入后道工序并保障安全生产。数字闭环版本还支持编码器信号回读和位置超差监测，进一步提升了系统的可靠性和可维护性。

详细规格参数

光学参数
通光孔径	30mm
扫描角度	±0.35 rad
最大承受功率	4000W
镜片反射波长	1030~1090nm
准直镜规格	F100/F120/F150
聚焦镜规格	F210/F254/F330/F420

扫描参数
非线性度	<0.3mrad
追踪时间	0.40ms
重复定位精度(RMS)	<1μrad
标记速度	<2.5m/s
定位速度	<8m/s
增益漂移	<15ppm/K
零点漂移	<10μrad/K
8小时温漂(预热30分钟后)	<0.03mrad

电气参数
供电电源	±15V/5A
输入信号协议	XY2-100/SL2-100
冷却方式	水冷

机械参数
工作温度	25±10℃
外形尺寸(L×W×H)	195x150x171mm
重量	5.8kg

工作原理

激光振镜扫描系统是一种基于电磁偏转原理的高精度光束定位装置，由两台正交安装的振镜电机分别驱动X轴和Y轴反射镜片偏转，将入射激光束导向加工平面上的任意位置，形成二维扫描区域。振镜电机本质上是一种有限转角伺服电机，当驱动板向电机线圈输入控制电流时，电磁力矩驱动转子及镜片偏转到指定角度；位置传感器（模拟位置检测器APD或数字编码器）实时检测转子角位置，与指令位置比较后形成闭环伺服控制。数字闭环振镜采用高分辨率编码器替代传统的模拟位置检测器，编码器直接读取转子角位置并反馈给数字伺服驱动板，形成全数字闭环控制，从根本上消除了模拟检测器固有的噪声、漂移和迟滞误差，实现亚微弧度级的定位精度和长期稳定性。振镜的扫描速度取决于电机的动态响应特性，追踪时间（tracking error）表征了振镜跟随指令信号的延迟程度，是衡量振镜高速性能的关键指标。

典型应用领域

激光焊接

适用于不锈钢、碳钢、铝合金、铜合金等金属材料的精密焊接，可实现点焊、缝焊、拼焊、叠焊等多种焊缝形式，焊缝成形美观、热影响区小、焊接速度快。

新能源汽车

用于动力电池电芯焊接、电池模组汇流排焊接、电机定子焊接等新能源汽车核心零部件焊接，满足高安全性和高一致性要求。

3C电子

适用于手机中框焊接、笔记本外壳焊接、连接器焊接等精密电子零部件焊接，焊点精细、变形小，满足微型化加工需求。

航空航天

用于航空发动机叶片修复焊接、钛合金结构件焊接等高端应用，焊接质量可靠，满足严苛的行业标准。

医疗器械

适用于医用导管焊接、支架焊接、手术器械焊接等，焊缝洁净度高，满足医疗级质量要求。

五金制品

用于厨卫五金、锁具、阀门等五金产品的自动化焊接，焊接效率高、一致性好，显著降低人工成本。

电力电气

适用于变压器铜排焊接、配电柜母线焊接、电气触点焊接等，焊接导电性好、接触电阻低。

选型建议

选择焊接振镜时，首先根据激光器功率确定所需通光孔径：1500W以下可选14mm口径，1500-3000W建议选择20-30mm口径，3000W以上需要33mm以上大口径。其次根据焊接速度要求选择振镜型号：常规焊接选择30G标准系列，高速焊接选择30BS高速系列，精密焊接要求高重复精度和低漂移则推荐30G-FB2数字闭环系列。对于超高功率（6000W以上）焊接应用，LHP33-FB2是首选。焊接振镜必须配备水冷散热，场镜焦距选择需根据焊缝宽度和工作距离综合确定。

同系列型号对比

型号	通光孔径	最大功率	焊接速度	重复精度	控制方式	冷却方式	参考价格(元)
14AW-III-Pro-SQU	14mm	1500W	＜2m/s	＜2μrad	开环	水冷	询价
S20GW-Pro-QU	20mm	2000W	＜2.5m/s	＜2μrad	开环	水冷	询价
30G	30mm	4000W	＜2.5m/s	＜2μrad	开环	水冷	询价
30BS	30mm	3000W	＜3m/s	＜2μrad	开环	水冷	询价
30G-FB2	30mm	4000W	＜2.5m/s	＜1μrad	数字闭环	水冷	询价
30GH-SYS	30mm	4000W	＜2.5m/s	＜2μrad	开环	水冷	询价
30GH-FB2-SYS	30mm	3000W	＜3m/s	＜1μrad	数字闭环	水冷	询价
LHP33-FB2-SYS	33mm	12000W	＜2m/s	＜1μrad	数字闭环	水冷	询价

品牌介绍

深圳市智博泰克科技股份有限公司（ZBTK）是国内领先的激光振镜制造商，拥有十余年振镜研发与生产经验，产品涵盖2D扫描振镜、3D动态聚焦振镜、焊接振镜、OCT振镜电机等全系列，广泛应用于激光打标、焊接、切割、3D打印、医疗美容等领域。ZBTK振镜以高性价比、高稳定性著称，可替代进口同类产品，在国内激光行业中享有良好口碑。
