描述

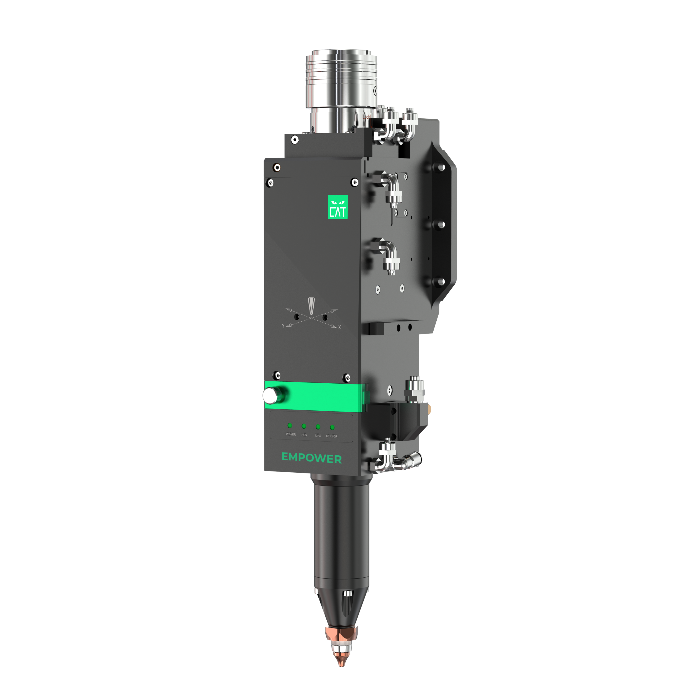

BS12K-CAT-3D 型钢专用切割头

嘉强RayTools BS12K-CAT-3D是一款型钢专用切割头，额定功率12kW，具备三维切割功能，适用于管材三维切割、型钢坡口切割等复杂三维应用。支持模拟量和ECAT总线两种控制模式，搭载多种智能传感器，监控数据可通过无线网络在移动终端和数控系统上实时读取。

产品特点

• 卓越设计：轻量化快速加速，优化光学配置和平滑高效气流设计
• 灵活控制：支持模拟量和ECAT总线通信，程序设定连续快速调焦
• 高适应性：配备QBH/QD/G5等多种光纤接口，适配各主流激光器
• APP实时监控：通过无线网络在移动终端和CNC系统读取监控数据
• 实时参数反馈：多种内置传感器实时反馈保护镜温度、聚焦镜温度、腔体温湿度、腔体气压、切割气压
• 高效冷却：准直和聚焦镜组水冷结构，延长光学元件使用寿命

技术参数

功率等级	12kW
光纤接口	QBH/QD/G5
数值孔径(NA)	0.14
准直焦距	100mm
聚焦焦距	200mm/300mm
自动调焦范围	三维扩展
自动调焦速度	≤200mm/s
自动调焦精度	0.01mm
喷嘴规格	单层/双层/非标
辅助气体气压	≤30bar
重量	~8.2kg

同系列型号对比

型号	功率	调焦范围	重量	特点
BS03K-CAT	3kW	±22mm	~5.0kg	智能监控/ECAT总线
BS06K-CAT	6kW/8kW	±17/±32mm	~7.5kg	智能监控/APP
BS12K-CAT	12kW	±40mm	~8.2kg	高功率智能
BS20K-CAT	20kW	±40mm	~10kg	超高功率
BS30K-CAT	30kW	±40mm	~12kg	超高功率
BS40K-CAT	40kW	±40mm	~14kg	超高功率
BS60K-CAT	60kW	±40mm	~16kg	超高功率

应用场景

适用于中高功率平面及三维激光切割，碳钢、不锈钢、铝合金等金属板材的高速切割和精密加工。

咨询热线：15927220467
