描述

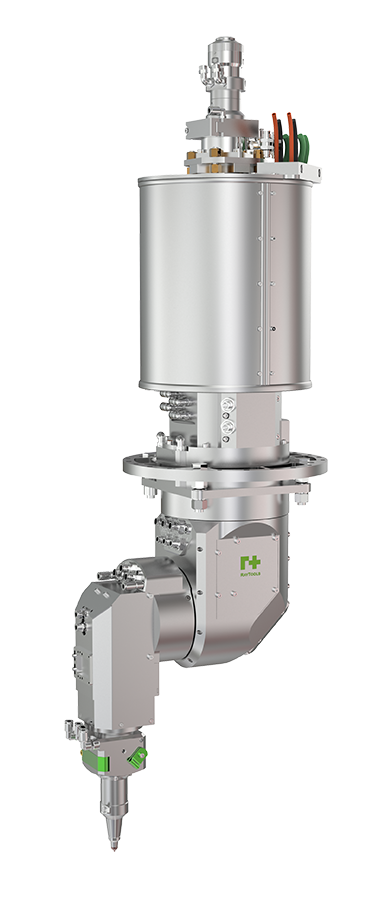

GF501 五轴三维激光切割头

嘉强RayTools GF501是一款五轴三维激光切割头，A轴行程±135°，C轴行程±540°，采用OA镜自动调焦和随动防撞保护，适用于复杂三维曲面的精密切割。

产品特点

• 五轴联动：A轴±135°/C轴±540°，三维全姿态切割
• OA镜调焦：通过改变气压改变OA镜曲率，调焦范围±9mm
• 随动防撞：H轴随动行程±15mm，防撞保护
• 全闭环控制：Renishaw圆光栅，定位精度0.005°
• 航空铝材：精密加工，整头刚性好，光路稳定

技术参数

品牌	嘉强RayTools
型号	GF501
类型	五轴三维激光切割头
功率等级	4kW
光纤接口	QBH
通光孔径	35mm
准直焦距	100mm
聚焦焦距	150mm
调焦范围	±9mm(OA镜)
随动行程	±15mm
精度	0.005°

同系列型号对比

型号	功率	轴数	特点
GF101	2kW/4kW	随动	手动调焦/轻量
GF101F	3.3kW/4kW	随动+调焦	自动调焦
GF402	6kW	4轴	管材坡口
GF501	4kW	5轴	OA镜调焦
GF502	—	AB双摆	龙门坡口
GF503	—	5轴	外置光路

应用场景

适用于汽车零部件、冲压件、管材等三维激光切割，汽车制造、航空航天、管道加工等行业。
