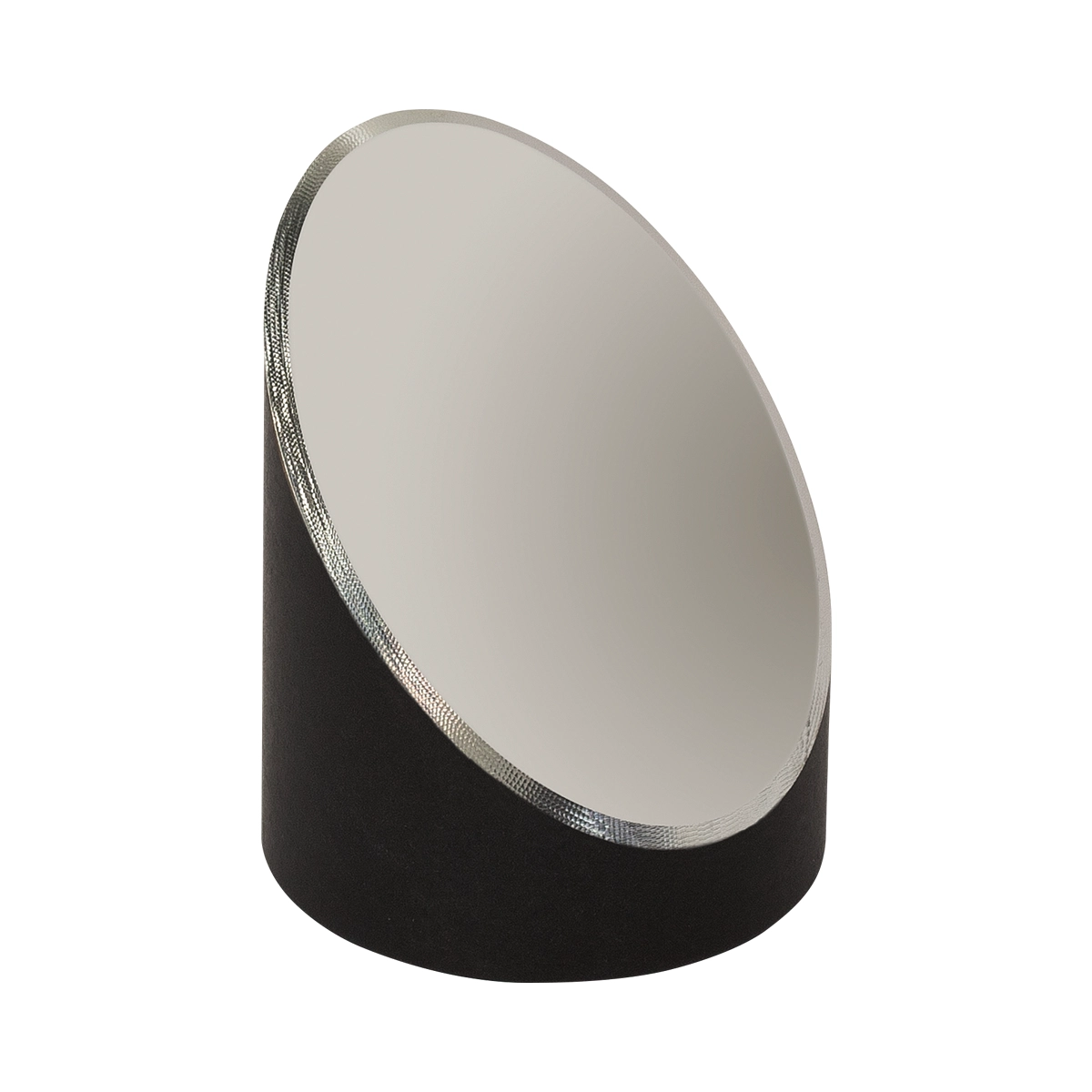

Thorlabs MPD139-F01 90°离轴抛物面反射镜

产品概述

Thorlabs MPD139-F01是一款90°离轴抛物面(OAP)反射镜，采用紫外增强铝膜 (UV-Enhanced Aluminum)设计，专为红外到中红外波段应用优化。其反射表面是母抛物面的一部分，能够无色散地聚焦准直光束或准直点光源。离轴设计将聚焦点从光束路径上分离出来，非常适合用于飞秒脉冲激光器和红外多色光系统。

技术参数

参数	规格
型号 (Item #)	MPD139-F01
通光孔径	Ø1″ (25.4 mm)
镀膜类型	紫外增强铝膜 (UV-Enhanced Aluminum)
波长范围	250 nm – 700 nm
反射率	平均反射率 >90% (250 nm – 450 nm)，>95% (400 nm – 700 nm)
离轴角	90°
反射焦距 (RFL)	3.0″ (76.2 mm)
母体焦距 (PFL)	139 mm
反射波前误差 (RWE)	<λ/4 at 633 nm
表面质量	60-40 scratch-dig
基底材料	Aluminum
背面处理	黑色阳极氧化，激光雕刻型号
安装孔	底部三角排列3×M2/M3/M4安装孔 + 1×定位孔

镀膜特点

紫外到可见光波段优化设计，铝膜镀有紫外增强介质层，基底采用UVFS材质。

护理与处理

• 拿取：始终捏住镜片边缘，避免触碰光学面（膜面）
• 清洁：仅使用干净、干燥的空气或氮气吹去表面灰尘；其他清洁方法均可能损坏膜面
• 存储：不使用时放回原包装，置于干燥洁净环境中
• 安装：使用标准镜架安装，不要过度拧紧螺丝以免应力导致面形变形

典型应用

• 飞秒激光脉冲聚焦与准直
• 红外光谱仪光路设计
• 量子光学实验
• 太赫兹技术
• 红外成像与检测系统
