描述

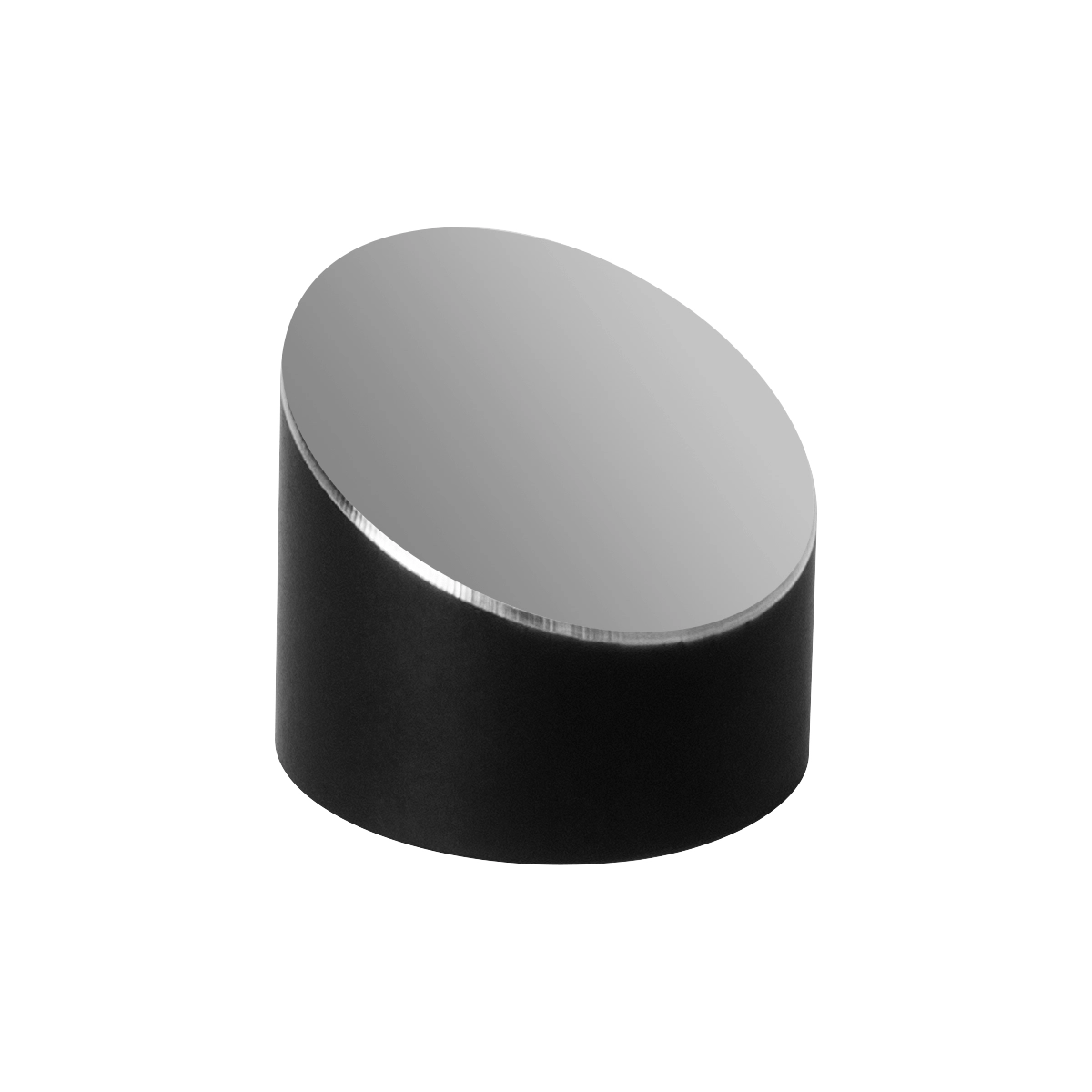

Thorlabs MPD144-P01 离轴抛物面反射镜

产品概述

Thorlabs MPD144-P01是一款45°离轴抛物面(OAP)反射镜，采用保护层银膜 (Protected Silver)设计。急角度设计提供更大的离轴角，适合空间受限的光路布局，在红外到中红外波段具有优异的高反射率性能。

技术参数

参数	规格
型号 (Item #)	MPD144-P01
通光孔径	Ø1″ (25.4 mm)
离轴角	45°
镀膜类型	保护层银膜 (Protected Silver)
波长范围	450 nm – 20 µm
反射率	>97% (450 nm – 2 µm), >95% (2 – 20 µm)
反射焦距 (RFL)	4.0″ (101.6 mm)
母体焦距 (PFL)	2″ (50.8 mm)
厚度	1.25″ (31.7 mm)
反射波前误差 (RWE)	<λ/4 RMS @ 633 nm
表面质量	40-20 scratch-dig
表面粗糙度	<100 Å RMS
通光孔径	>90% of Diameter
基底材料	Aluminum
安装孔	4-40 Taps
背面处理	黑色阳极氧化，激光雕刻型号

通用规格（急角度OAP系列）

• 可选离轴角: 15°、30°、45°、60°
• 表面粗糙度: <100 Å RMS
• 制造工艺: Diamond Turned
• 母焦距公差: ±1%
• 反射焦距公差: ±1%

护理与处理

• 始终捏住镜片边缘，避免触碰光学面
• 仅使用干净、干燥的空气或氮气吹去表面灰尘
• 不使用时放回原包装，置于干燥洁净环境中

典型应用

• 红外光谱仪光路设计
• 量子光学实验
• 太赫兹技术
• 激光材料加工光学系统
• 空间受限光路布局

查看 Thorlabs 官方产品页面

品牌: Thorlabs | 型号: MPD144-P01 | 分类: 离轴抛物面反射镜
