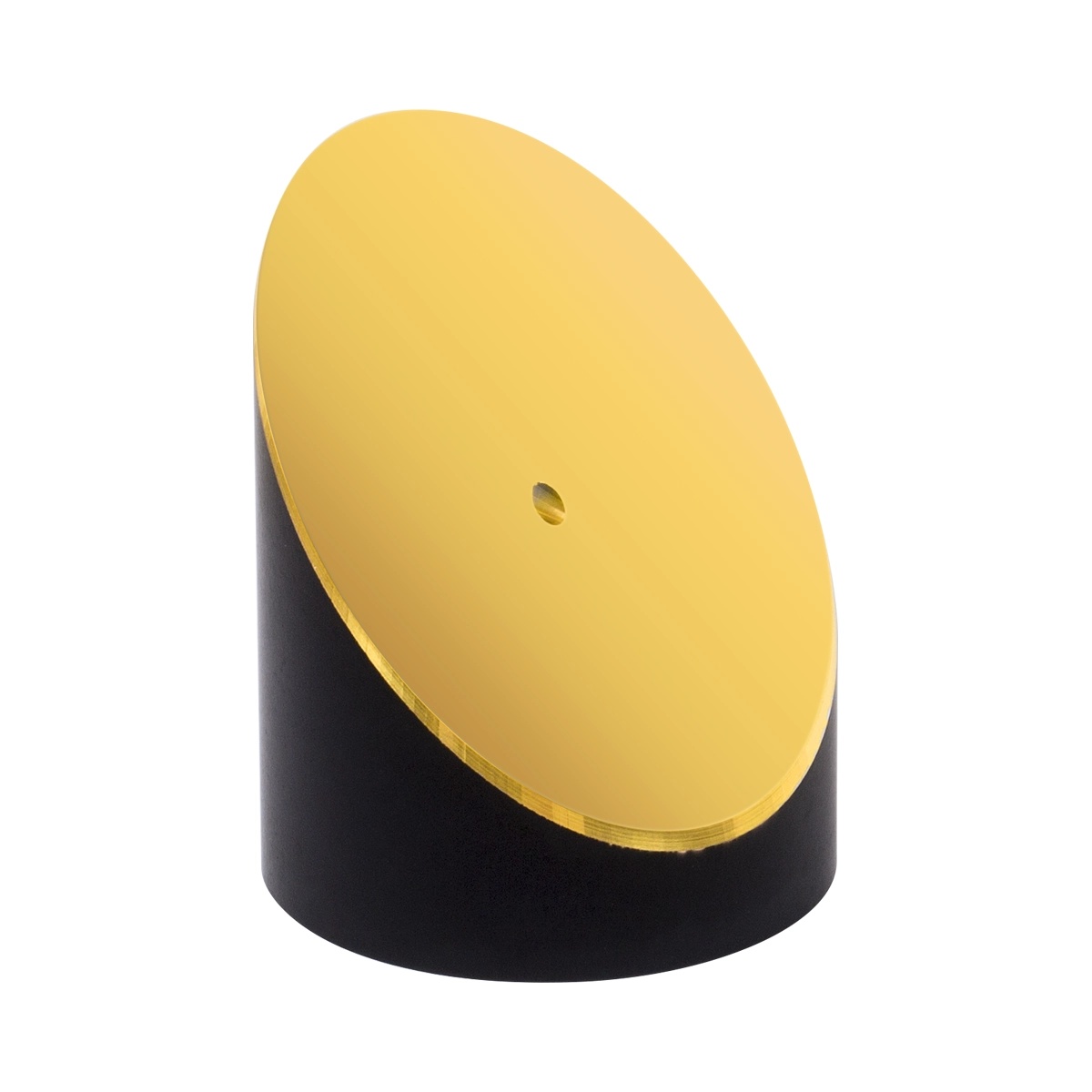

Thorlabs MPD229H-M01 带通孔离轴抛物面反射镜
产品概述
Thorlabs MPD229H-M01是一款带中心通孔的90°离轴抛物面(OAP)反射镜，采用保护层金膜 (Protected Gold)设计。该通孔允许第二束光同轴叠加或提取，非常适合用于双光束干涉实验、光束叠加或需要光束穿过的光路设计。
技术参数
| 参数 | 规格 |
| 型号 (Item #) | MPD229H-M01 |
| 通光孔径 | Ø2″ (50.8 mm) |
| 厚度 | 2.47″ (62.8 mm) |
| 镀膜类型 | 保护层金膜 (Protected Gold) |
| 波长范围 | 800 nm – 20 µm |
| 反射率 | >96% |
| 离轴角 | 90° |
| 反射焦距 (RFL) | 2.0″ (50.8 mm) |
| 母体焦距 (PFL) | 25.4 mm |
| 通孔直径 | Ø3 mm (Coated) / Ø8 mm (Back) |
| 通孔方向 | 平行于聚焦光束 (Focused Beam) |
| 反射波前误差 (RWE) | <λ/2 RMS @ 633 nm |
| 表面质量 | 40-20 scratch-dig |
| 表面粗糙度 | <100 Å RMS |
| 基底材料 | Aluminum |
| 安装孔 | 8-32 Taps (3 Places) |
| 背面处理 | 黑色阳极氧化，激光雕刻型号 |
设计特点
- 中心通孔设计，允许光束叠加或光束提取
- 钻石车削加工，表面粗糙度<100 Å RMS
- 离轴设计将聚焦点与入射光路分离
- 无色散反射，适合飞秒激光应用
典型应用
- 双光束干涉实验
- 光束叠加/提取系统
- 飞秒激光脉冲整形
- 红外光谱干涉仪
- 量子光学实验
品牌: Thorlabs | 型号: MPD229H-M01 | 分类: 离轴抛物面反射镜
